Секретные автомобили Советской армии
Шрифт:
ТМК-2 – роторная колесная траншейная машина на шасси 538ДК с дублированной системой запуска двигателя использовалась для отрывания на земляных и песчаных грунтах войсковых траншей, рвов и ходов сообщения различного профиля глубиной 1,1 – 1,5 м и шириной на разных уровнях от 0,9 до 1,5 м. Ее многоковшовое экскаваторное оборудование с метательным устройством отбрасывания выкопанного грунта на обе стороны устанавливалось на мощной параллелограммной конструкции с подъемными гидроцилиндрами и имело карданный привод от коробки отбора мощности шасси. В его передней части было смонтировано вспомогательное бульдозерное оснащение от гусеничной машины БТМ. Производительность ТМК-2 в зависимости от вида выполняемых работ находилась в довольно широких границах – от 80 до 400 м траншеи в час. Ее снаряженная масса достигала 27,2 т. Габаритные размеры в транспортном положении с поднятым землеройным оборудованием – 9745x3330x4175 мм, длина и высота при отрывании 1,5-метровой траншеи – 12 215 и 3100 мм соответственно. Машина могла уверенно работать на подъемах крутизной до 12o и при 8-градусном крене. Средний расход топлива составлял 50 л на 100 км, запас хода – 500 км, время перевода из транспортного положения в рабочее – 3 минуты.
Путепрокладчик

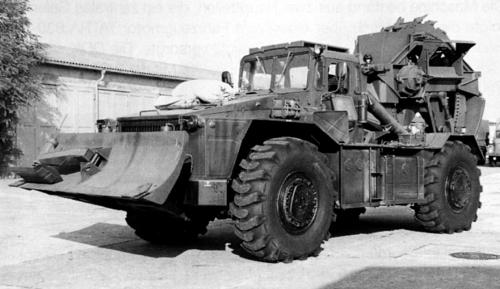

Многоковшовый роторный экскаватор-траншеекопатель ТМК-2 на шасси КЗКТ-538ДК. 1986 год
СПЕЦИАЛЬНЫЕ ТРЕХОСНЫЕ ВЕЗДЕХОДЫ И ШАССИ
С легкой руки конструктора В. А. Грачева все советские серийные и мелкосерийные трехосные военные вездеходы и специальные шасси для ракетного вооружения с колесной формулой 6x6 представляли собой достаточно передовые плавающие машины с герметичными корпусами, равномерным расположением мостов и исключительно бортовой системой передачи мощности. В стенах ЗИЛа собрали лишь небольшую долю такой техники для Военно-Воздушных Сил СССР, а длительный период серийного производства двух типов спецшасси для мобильных зенитных и тактических ракетных комплексов пришелся на Брянский автозавод. При этом следует еще раз отдать должное их создателям: в те времена за рубежом не существовало сходных по концепции, общей конструкции и эффективности автомобильных транспортных средств военного назначения, выпускавшихся крупными партиями. Недаром секретные отечественные трехосные ракетные системы в 1970-е годы вызвали на Западе замешательство, которое можно было истолковать как скрытое признание мирового приоритета советского ВПК.
ПОИСКОВЫЕ АМФИБИИ МОСКОВСКОГО АВТОЗАВОДА
В начале 1960-х годов, когда выпуск четырехосных шасси был передан с ЗИЛа на Брянский автозавод, перед заводским СКБ всерьез встал вопрос выживания и сохранения своих опытно-конструкторских наработок, которые могли бы воплотиться в новых передовых видах вездеходной техники. Такая ниша неожиданно нашлась в советских Военно-Воздушных Силах, остро нуждавшихся в мобильных средствах высокой проходимости для поиска и обнаружения возвращаемых с орбиты спускаемых космических аппаратов «Союз» и доставки их вместе с экипажами с места приземления или приводнения в район базирования. Они должны были обладать «абсолютной проходимостью» по любой местности, форсировать водные преграды и эффективно работать в самых сложных погодных условиях, в любое время суток и проникать в самые глухие места, где не могли приземляться самолеты и даже вертолеты. Кроме того, новые машины должны были иметь достаточную грузоподъемность и вместимость для транспортировки возвращаемого аппарата, доставки космонавтов в специальных креслах или на носилках с медицинским обеспечением в пути, членов собственного экипажа и специального оборудования, а также отвечать жестким ограничениям по массе и габаритам, обеспечивать возможность транспортировки вертолетом Ми-6 или самолетом Ан-12. Разработка такой техники была инициирована главным конструктором ракетно-космических систем С. П. Королевым и поручена руководству ВВС СССР, в ведении которых находилась космическая поисково-спасательная служба. Головным исполнителем был избран ЗИЛ в лице своего СКБ под руководством В. А. Грачева. Так в 1966 году в программе завода появилась оригинальная трехосная плавающая поисково-эвакуационная машина ПЭУ первого поколения, на смену которой в 1970-е годы пришла вторая более совершенная гамма поисково-спасательных автомобилей «Синяя птица». Все эти машины с большой натяжкой можно отнести даже к мелкосерийной продукции, так как за 25 лет их общий выпуск едва превысил 40 экземпляров.
Поисково-эвакуационные машины ПЭУ
(1966 – 1981 гг.)
Огромный опыт разработки и изготовления прототипов трех– и четырехосных полноприводных автомобилей в полной мере пригодился для выполнения важного государственного задания по созданию принципиально новых поисково-эвакуационных установок (ПЭУ), которые по соображениям секретности не имели традиционной заводской маркировки. Их проектировали в соответствии с тактико-техническими требованиями, разработанными в системе Военно-Воздушных Сил и утвержденными 29 декабря 1964 года заместителем Главнокомандующего ВВС по вооружению. Работы над новой машиной начались в марте 1965 года под руководством В. А. Грачева, ведущими конструктором являлся Г. И. Хованский. К сборке прототипа удалось приступить лишь через год. Первое готовое шасси ПЭУ появилось 28 апреля 1966 года, а 17 июня начались испытания комплектной установки. В январе 1967-го был собран второй образец, а затем к концу года при поддержке руководства Минавтопрома СССР – еще три установки. Первая партия из пяти машин, принятая на снабжение ВВС в августе 1969 года, стала основой наземных поисковых частей космической службы.
Первая 3-тонная плавающая установка ПЭУ-1 (6x6) рамной конструкции с тремя «равнорасположенными» мостами и колесной базой 2500+2500 мм была создана с использованием основных агрегатов четырехосных автомобилей серии ЗИЛ-135. В центральной части ее сварной лонжеронной рамы из алюминиевого сплава размещался один двигатель ЗИЛ-375 V8 мощностью 180 л.с. с гидромеханической бортовой трансмиссией от машины ЗИЛ-135Е. В ее состав входили гидротрансформатор, 3-ступенчатая планетарная коробка передач, двухступенчатый планетарный редуктор-демультипликатор и одноступенчатая раздаточная коробка с блокируемым симметричным дифференциалом, от которой крутящий момент распределялся на бортовые и колесные редукторы каждой стороны машины, на водометный движитель, гидронасос и центральную 3-тонную лебедку. Во избежание попадания забортной воды в картеры бортовых редукторов внутри них создавалось избыточное давление воздуха. Передние и задние ведущие и управляемые колеса с шариковыми шарнирами «Рцеппа» имели независимую торсионную подвеску и рулевой механизм с гидроусилителем. Средние колеса крепились на раме жестко без каких-либо упругих элементов. Пневмогидравлическая тормозная система воздействовала на барабанные механизмы всех колес. Стеклопластиковый корпус представлял собой водоизмещающую оболочку, геометрические размеры

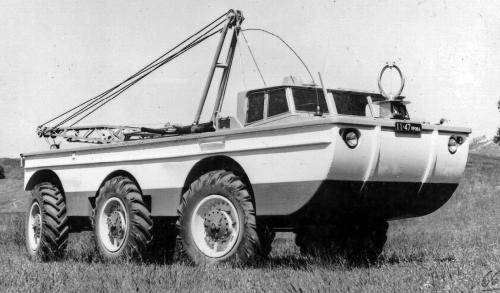

Грузовая 3-тонная поисково-эвакуационная машина ПЭУ-1 с краном. 1966 год
Снаряженная масса машины ПЭУ-1 составляла 8170 кг, полная – 11 720 кг. Максимальное тяговое усилие – 5670 кгс. Габаритные размеры по корпусу – 8400x2582x2510 мм, длина по крану – 9618 мм. Колея всех колес – 2156 мм. Радиус поворота – 11,0 м. На суше она развивала максимальную скорость 68 км/ч, на плаву – 6,3 км/ч. Установка преодолевала 2-метровые рвы, подъемы крутизной 30o, крен в 22o и имела средний расхода топлива 65 л на 100 км. До июля 1972 года испытания машин ПЭУ первого образца проводились на полигонах 21 НИИИ и в НАМИ, на подмосковных водоемах и в дальних пробегах. К 1973 году было собрано 13 экземпляров шасси ПЭУ-1, которые впоследствии становились базой модернизированных версий.
В 1972 году одна установка ПЭУ-1 была переделана в бескрановый вариант ПЭУ-1М с пассажирским отсеком на 6 – 8 человек для эвакуации экипажей многоместных спускаемых космических аппаратов. Салон оборудовали креслами, носилками, рабочим столом, шкафами и емкостями для медицинского и специального оснащения, системой вентиляции, автономным отопителем и кондиционированием воздуха. Снаряженная масса машины возросла до 8670 кг. После испытаний в 1974 году она поступила на снабжение ВВС, и впоследствии машин ПЭУ-1М собрали еще пять экземпляров. В 1974 году появилась установка ПЭУ-1Б с удлиненной до 5,5 м стрелой крана, способного перегружать более крупные космические аппараты. С 1977 года она также поступала в части поисково-спасательной службы советских ВВС.

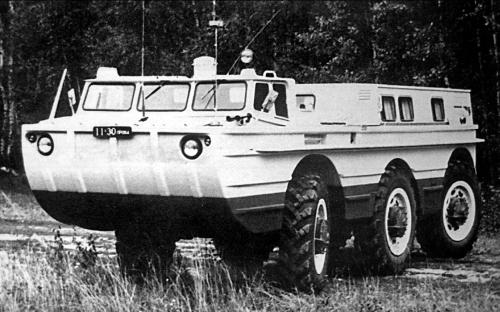

Пассажирский вариант поисково-эвакуационной установки ПЭУ-1М. 1972 год
Несмотря на свои важные достоинства, машины ПЭУ все-таки обладали недостаточной мощностью и проходимостью, не могли преодолевать болота и крутой берег, передвигаться по илистой прибрежной полосе и тонкому льду. В результате в поисках более мощного тягового средства в 1981 году совместно с ленинградским заводом «Трансмаш» на шасси ПЭУ-1 была построена еще одна экспериментальная машина. Она получила индекс ПЭУ-1Р и вместо крана снабжалась турбореактивным двигателем АИ-25ТЛ от самолета Ан-25 с силой тяги 1720 кгс, который обеспечивал дополнительную реактивную толкающую силу для преодоления труднопроходимых участков местности. В помощь ему сзади устанавливали боковые кассеты с пороховыми зарядами, но из-за кратковременности действия от них отказались. На глубоком снегу под всеми колесами установки монтировали лыжи. Машина «ошеломляюще легко» преодолевала препятствия, на снегу развивала скорость 44,3 км/ч, на воде – 14 км/ч, но оказалась крайне неэкономичной при работе на реактивной тяге: 500-литрового запаса топлива ей хватало только на 17 км пути, а на болотистой местности она осталась неэффективной. В дальнейшем конструкторы СКБ приступили к проектированию нового вездехода с двумя роторно-поршневыми двигателями и гидрообъемной трансмиссией, но с началом перестройки эти проекты были заморожены. В целом до 1979 года было построено 23 варианта машин ПЭУ с разными надстройками, которые в разное время монтировали на 15 одинаковых шасси.
Еще в апреле 1970 года для доставки спускаемых аппаратов и экипажей многоместных космических кораблей на агрегатах вездехода ЗИЛ-135Л была построена самая крупная опытная комбинированная поисково-эвакуационная машина ПЭУ-2 (ЗИЛ-5901) с полезной нагрузкой 3,2 т. Она оснащалась двумя двигателями ЗИЛ-375 общей мощностью 360 л.с. и колесными редукторами от модели Э167. На ней размещался вместительный пассажирский салон для космонавтов и задняя грузовая платформа с ложементом для транспортировки спускаемого аппарата, для перегрузки которого служила двухбалочная крановая установка с бортовой схемой перегрузки. В результате при двукратном повышении мощности проходимость амфибии увеличилась, максимальная скорость на суше составила 73 км/ч, на воде – до 10 км/ч, но одновременно серьезно возросли ее весовые и габаритные параметры. Снаряженная масса достигала 16 140 кг, полная – 19 540 кг, длина – 11,7 м, ширина – 3275 мм, что не укладывалось в рамки транспортных габаритов и не позволяло доставлять ее воздушным транспортом. В результате было принято решение вместо одной установки ПЭУ-2 одновременно использовать две машины ПЭУ-1 в грузовом и пассажирском исполнениях.

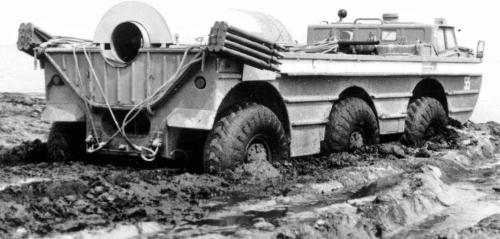

Машина ПЭУ-1Р с дополнительным реактивным двигателем и пороховыми зарядами. 1981 год

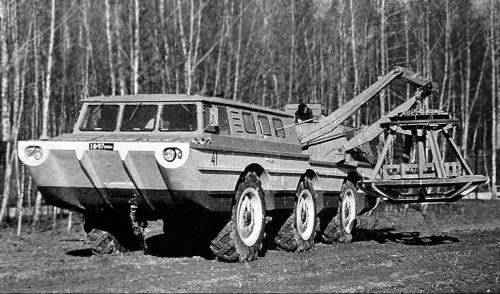

Грузопассажирская поисковая машина ПЭУ-2 (ЗИЛ-5901) с боковым краном-перегружателем. 1970 год
ЗИЛ-4906/49061 «Синяя птица»
(1975 – 1991 гг.)
