Секретные автомобили Советской армии

Кочнев Евгений

БАЗ-69481М

(1987 г.)

В 1987 году, в рамках работ по опытным сухопутным четырехосным машинам серии 6948/69481, на Брянском автозаводе под руководством Ю. И. Мосина был построен уникальный по своей концепции пятиосный автомобиль-шасси БАЗ-69481М (10x8) грузоподъемностью 18,6 т для монтажа новой ракетной системы. Он также входил в семейство «Основа-1» и получил военный индекс «Вощина», его детальной разработкой занимался ведущий конструктор А. С. Коптюх. В этой машине сочетались два оригинальных для советского и мирового автомобилестроения поисковых решения: несимметричная компоновка с пятью парами колес и только четырьмя ведущими мостами, а также достаточно прочный негерметизированный несущий корпус водоизмещающего типа, внешне напоминавший плавающие машины. От своего ближайшего предшественника 69481 новый автомобиль отличался более вместительным сварным корпусом и установкой третьей неведущей оси, которая вместе с двумя штатными задними ведущими мостами образовывала трехосную тележку, выдерживавшую повышенные нагрузки. Увеличение массы машины привело к установке двух более мощных 260-сильных двигателей КамАЗ-740.3 с бортовыми трансмиссиями, усиленных подрамников и узлов ходовой части. В остальном

в общей конструкции шасси 69481М серьезных изменений не произошло. На его первоначальном исполнении корпус был низким открытым, затем его переделали в более высокий кузов с пологими скосами крыши и рабочим отсеком с брезентовым верхом. Снаряженная масса машины составила 21,5 т, полная – 40,5 т. Радиус поворота – 16,5 м. Максимальная скорость осталась на уровне 70 км/ч, запас хода снизился до 900 км. В 1987 году БАЗ-69481М проходил приемочные испытания в 21 НИИИ и сразу же не получил одобрения военных. Он обладал недостаточной проходимостью и надежностью, связанными с установкой двух дополнительных неведущих колес и применением схемы с нечетным количеством мостов. При движении по неровной дороге столь оригинальные конструктивные решения приводили к неравномерному перераспределению ударных нагрузок на колеса, подвеску, трансмиссию и раму машины, а во время преодоления даже невысоких преград вся нагрузка кратковременно приходилась только на один средний мост.

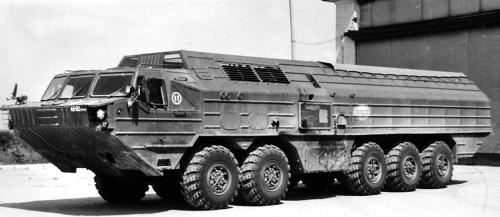

Сухопутное корпусное шасси БАЗ-69481М (10x8) с двумя 260-сильными двигателями КамАЗа. 1987 год

Тем временем с начала 1980-х годов в коломенском СКБ-221 параллельно с разработкой комплекса «Ока-У» проводилось проектирование модернизированного оперативно-тактического комплекса «Волга» увеличенной дальности действия (900 – 1000 км) для замены системы «Темп-С». Его пусковую и заряжающую установки планировались разместить на будущем шасси 69481М. Из них удалось завершить только оборудование опытного образца транспортно-заряжающей машины с боевым расчетом из четырех человек, а после подписания Договора о ликвидации РСМД все дальнейшие работы по комплексу «Волга» и по шасси были прекращены. Его единственным развитием в 1989 году стал гражданский вариант БАЗ-69511П, тоже не получивший развития в те смутные времена.

МАЗ-7929

(1989 – 1991 гг.)

Своим появлением опытное 35-тонное шасси МАЗ-7929 (10x8) обязано серьезным трудностям, возникшим при разработке перспективного компактного ПГРК 15П159 «Курьер» с межконтинентальной ракетой 15Ж59. Первоначально его планировалось смонтировать на трехосном шасси, затем – на четырехосном МАЗ-7909, но в процессе испытаний и доработок увеличенная масса ракеты заставила перейти на еще более грузоподъемную колесную базу. Ею стал оригинальный пятиосный автомобиль МАЗ-7929, базировавшийся на агрегатах машин 543М и 7909. Он получил дополнительную четвертую неведущую ось и в отличие от всех своих военных предшественников марки МАЗ впервые был оснащен вынесенной вперед единой моноблочной 3-местной кабиной со сварным каркасом и стеклопластиковыми облицовочными панелями. Как и вариант 7909, машину МАЗ-7929 также оборудовали дизельным двигателем ЯМЗ-8424.10 мощностью 420 л.с., механической 9-ступенчатой коробкой передач и доработанной ходовой частью от серии 543. Ее снаряженная масса составила 25,0 т, полная – 60 т, габаритные размеры – 15 180x3400x3462 мм.

В 1989 году было собрано четыре шасси 7929. Они одновременно поступили на завод «Баррикады» и на приемочные испытания в 21 НИИИ. В Бронницах МАЗ-7929 тоже не получил положительной оценки из-за своей недостаточной проходимости, свойственной пятиосной схеме, но в то же время в Волгограде одно шасси было переоборудовано под макетный образец СПУ комплекса «Курьер». Вместе с автомобилем МАЗ-7909 в 1989 – 1990 годах он принял участие в испытаниях разных прототипов ракет на полигоне «Капустин Яр» и был принят за основу окончательного варианта СПУ с модернизированной ракетой со стартовой массой 17 т и дальностью поражения 11 тыс. км. В 1991 году все работы по ПГРК «Курьер» на базе МАЗ-7929 были завершены, и на заводе «Баррикады» началось изготовление опытных образцов СПУ. Их испытания наметили на лето 1992 года, но в октябре предыдущего года М. С. Горбачев подписал с Президентом США Договор о сокращении наступательных вооружений СНВ-1, что привело к приостановке до лучших времен всех работ по теме «Курьер». Так в советское время бесславно завершилась короткая история еще одного перспективного советского ракетного комплекса. Зато МАЗ-7929 со своей новой кабиной стал одним из предшественников очередного поколения четырехосных тактических автомобилей МЗКТ-7930, а следующее пятиосное военное шасси 79292 появилось только в 2006 году. Оно стало полноприводным и получило новый 503-сильный ярославский дизель и гидропневматическую подвеску.

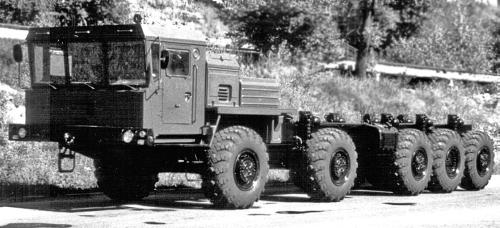

Опытное пятиосное 35-тонное шасси МАЗ-7929 для ракетного комплекса «Курьер». 1989 год

Изделие 103

(1966 г.)

Честь создания первого советского полноприводного многоосного военного автомобиля-транспортера принадлежит специалистам 21 НИИИ, трудившимся под руководством видного ученого и конструктора подполковника П. В. Аксенова, кандидата технических наук, впоследствии – доктора технических наук. Ответственным исполнителем проекта являлся А. И. Гусев. Работы по такой технике в обстановке особой секретности проводились в институте с середины 1950-х годов и привели к созданию двух первых четырехосных машин И-210 и И-21-15 (8x8). В середине 1960-х, с использованием опыта их проектирования и испытаний, началась разработка принципиально новой шестиосной машины, которая была собрана в 1966 году на Опытном заводе № 38 с использованием двух шасси И-21-15. Это был неполномасштабный (примерно в 3/4 от полноразмерного варианта) макетный образец специального 22-тонного шасси И-103 («Изделие 103») с колесной формулой 12x12 и симметричной схемой шасси – три передних и три задних ведущих моста с односкатными шинами и одинаковым размером колеи (2304 мм). Формально это не был прототип будущего шасси-ракетовоза, а только лишь самоходное транспортное средство для проверки теории силового потока в трансмиссиях

мноогоосных полноприводных машин высокой проходимости. Тем не менее, с конструктивной точки зрения, он являлся вполне работоспособной машиной, насыщенной передовыми агрегатами и узлами, с оптимистичной перспективой превращения ее в специальное шасси для монтажа мощных ракетных систем, в том числе СРК «Пионер». На автомобиле И-103 был смонтирован безнаддувный дизельный двигатель УТД-20 V6 (15,9 л, 300 л.с.) от гусеничной боевой машины пехоты (БМП), а в остальном его общая конструкция не отличалась от предыдущих четырехосных машин. На нем также использовали продольную несущую трубчатую хребтовую раму с качающимися полуосями на независимой торсионной подвеске, механическую коробку передач и характерные для работ 21 НИИИ две одноместные кабины с внешними гофрированными панелями, расположенные по бокам моторного отсека. Управляемыми были три передних моста, обеспечивавшие радиус поворота 17,9 м. На всех колесах смонтировали широкопрофильные шины размером 1200x500-508. На раме машины имелись крепления для установки фургона для испытателей, нагрузочного балласта или длинномерного цилиндрического стального контейнера, по массе и габаритам имитировавшего оборудование ракетной пусковой установки. Снаряженная масса автомобиля составляла 36 т. Общая колесная база между осями крайних мостов – 9450 мм, габаритные размеры – 11 400x3025x2350 мм, длина с контейнером – 14 м. Дорожный просвет под мостами – 450 мм. Максимальная скорость – 70 км/ч.

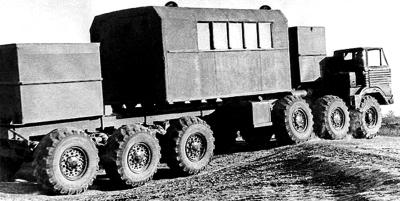

Испытания шестиосного шасси И-103 (12x12) с 300-сильным дизелем и хребтовой рамой. 1966 год

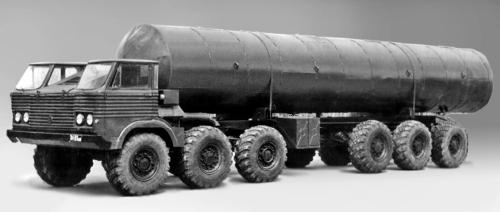

Шасси И-103 конструкции 21-го НИИИ с двумя кабинами и макетом ракетной пусковой установки

Испытания доказали высокую проходимость шасси И-103 с пониженным центром тяжести, возможность преодоления широких и глубоких преград, достаточную устойчивость на местности и высокую скорость передвижения на ровной дороге. Все это способствовало принятию решения о постановке автомобиля на производство, и в тот момент «Изделие 103» имело большие шансы стать реальной основой будущих ПГРК, разработки которых только начинались. Однако из-за нетрадиционности общей схемы, необходимости дополнительного проектирования полномасштабного прототипа и отсутствия свободных производственных мощностей на крупных советских автозаводах шасси И-103 осталось в единственном образце. Высокие творческие способности специалистов 21 НИИИ впоследствии доказали новые проекты низкорамной девятиосной самоходной платформы сверхвысокой грузоподъемности с гидропневматической подвеской каждого колеса (1997 г.) и шестиосного макета с электрической трансмиссией и всеми управляемыми колесами (2003 г.).

МНОГООСНЫЕ РАКЕТНЫЕ ШАССИ МИНСКОГО АВТОЗАВОДА

Особую страницу истории отечественного автомобилестроения занимают секретные многоосные шасси, созданные в СКБ-1 (УГК-2) Минского автозавода и ставшие надежной транспортной базой подвижных СРК и ПГРК для пуска баллистических ракет стратегического назначения средней и большой дальности действия. С момента своего появления эти системы и их полноприводные шасси превосходили лучшие иностранные разработки и вывели советский военно-автомобильный сектор на высший мировой уровень, но для подавляющего большинства жителей СССР долгое время все они оставались «секретом за семью печатями». Концептуальными истоками таких шасси являлись перспективные научно-исследовательские работы сотрудников отдела № 13 бронницкого 21 НИИИ по типажу будущих машин, компоновочным схемам, общей конструкции и основным параметрам. По поручению Министерства обороны их детальным проектированием занималось минское СКБ, а сборка шасси осуществлялось на собственном спецпроизводстве ПСКТ.

Основой первого поколения многоосных ракетных шасси стало семейство шестиосных машин серии МАЗ-547 с 650-сильным двигателем и первой в отечественной практике независимой гидропневматической подвеской каждого колеса. На них базировались первые подвижные СРК – межконтинентальный «Темп-2С» и «Пионер» средней дальности, прозванный «грозой Европы», опытные модернизированные варианты которого впоследствии монтировали на 710-сильных шасси 7916. В середине 1970-х годов наступил второй этап создания многоосных машин, когда специалистам СКБ-1 приходилось решать задачи, не разработанные даже в теории. С первой же проблемой они столкнулись при проектировании семиосного варианта 7912 с нечетным количеством осей, но с успехом с ней справились. В 1985 году начался выпуск модернизированного шасси 7917 для ПГРК «Тополь» межконтинентальной дальности. К 1980-м годам относится совершенно секретная эпопея с проектированием и изготовлением опытных образцов невиданных в мировой практике многоколесных внедорожных транспортеров 7904, 7906 и 7907 уникальной конструкции, имевших шесть, восемь и 12 ведущих осей, грузоподъемность 150 – 220 т и рассчитанных на несение еще более мощных перспективных ракетных систем «Целина».

Огромную роль в создании мобильной основы мощнейших советских ракетных систем сыграли руководители и конструкторы Минского автозавода. В середине 1960-х годов эти работы начинал главный конструктор СКБ-1 Б. Л. Шапошник, но позднее проектированием всех последующих уникальных ракетных шасси занимался его талантливый последователь В. Е. Чвялев, который долгое время находился в тени своего легендарного учителя. Его роль существенно возросла с середины 1970-х годов, когда по состоянию здоровья Шапошник мог выполнять лишь координирующие и наблюдательные функции. В 1977-м Чвялев был назначен его первым заместителем и самостоятельно занимался большинством новых проектов. В апреле 1985 года, после ухода Шапошника на пенсию в возрасте 83 лет, он стал главным конструктором и начальником УГК-2. За весь период своей деятельности на посту главного конструктора УГК-2 МАЗ и МЗКТ В. Е. Чвялев разработал свыше 90 типов специальной автомобильной техники военного и гражданского назначения.

В 1990 году, буквально накануне крушения СССР, в УГК-2 были собраны первые восьмиосные шасси 7922 и 7923 под монтаж будущего ракетного комплекса «Тополь-М», но после этого потребовалось еще 16 лет кардинальных политических перемен и переосмысления новых мировых реалий, чтобы довести его до промышленного изготовления и начать развертывание в Российской Федерации. Тем временем военное спецпроизводство Минского автозавода превратилось в самостоятельный завод МЗКТ, Белорусская ССР приобрела независимость и главный поставщик ракетных шасси для Российской Армии оказался в сопредельной стране, не всегда лояльной к своему бывшему великому соседу.
