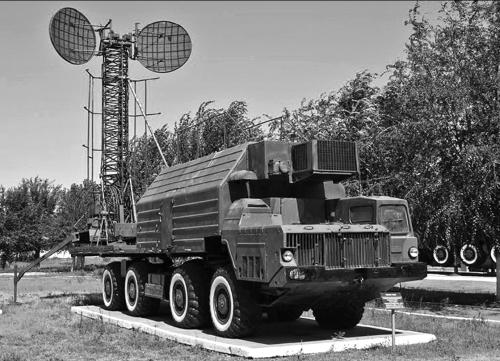

Машина связи МС-2 (Р-406ВЧ «Торф-2») с антенно-мачтовым устройством на базе МАЗ-543М
Вторую еще более многочисленную категорию составляли автономные машины подготовки и пуска (МПП), входившие в подвижные командные пункты дивизионов различных ракетных комплексов и служившие для организации непрерывного контроля параметров всех систем, подготовки пуска ракет и обеспечения боевого дежурства. Вместе с ними в составе ракетных полков и дивизий находились машины боевого управления (МБУ), осуществлявшие контроль всех параметров, оперативное управление и связь в ракетных системах. Такие машины создавали для каждого вида СРК и конкретного применения, друг от друга они отличались лишь внутренней комплектацией. Все они базировались в среднеразмерных кузовах 2210/2212 или 6702 на шасси 543А/543М с двумя-тремя отсеками со световыми люками на обоих покатых скосах крыши, боковыми и задними дверями и блоком жизнеобеспечения на передней внешней стенке. Внутри них находилось от двух до шести рабочих мест, пульты оператора и командира экипажа, аппаратура управления и средства спецсвязи. Источниками питания

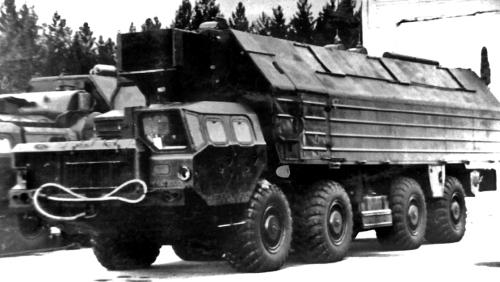

Машина подготовки и пуска 15В116 на шасси МАЗ-543М для комплексов «Пионер»
Комплектные командные пункты (кабины) управления 15В96 «Барьер-М» и 15В131 «Вымпел» комплекса «Пионер УТТХ» были составлены из набора машин связи 15В82, МБУ 15В81 и МПП 15В132. В подвижный командный пункт ракетного полка комплексов «Тополь» входили две МБУ 15В167 и 15В168, размещенные в удлиненных стандартизованных фургонах 7903 на шасси МАЗ-543М. Вместе с ним габаритная длина составляла 15,9 м, высота – 4,4 м. При боевой массе 43,5 т максимальная скорость на грунтовых дорогах не превышала 40 км/ч. В состав гусеничного СРК 15П699 с межконтинентальной ракетой РТ-20П (8К99) входила МБУ 15Н809. Машину боевого управления 15В203 на шасси 543А планировалось использовать в подразделениях командных ракет дивизионов СРК 15П656 «Горн» и в составе подвижного командного пункта 15В236 комплекса «Периметр».
В береговой артиллерийский комплекс «Берег» входил центральный пост управления огнем А222-Ц1 на автомобиле МАЗ-543М с четырьмя домкратами, в типовом кузове которого имелись пять рабочих отсеков. В них располагались места операторов и новая помехозащищенная система управления огнем БР-136 «Подача», обеспечивавшая круговую радиолокационную разведку в любое время суток на дистанции до 35 км, телевизионно-оптическое наблюдение за надводной обстановкой с одновременным сопровождением четырех целей и управление огнем артиллерийской установки. В комплект поста входили лазерный дальномер и двухкоординатный радиолокатор, для подъема которого в крыше кузова имелся проем с крышкой, а также средства связи, места для отдыха боевого расчета и системы жизнеобеспечения с питанием от дизель-генератора переменного тока мощностью 30 кВт, расположенного в изолированном переднем отсеке. Время приведения поста в боевую готовность – 3 минуты. Габаритная длина машины – 15,2 м, боевая масса с экипажем из шести человек – 43,8 т.

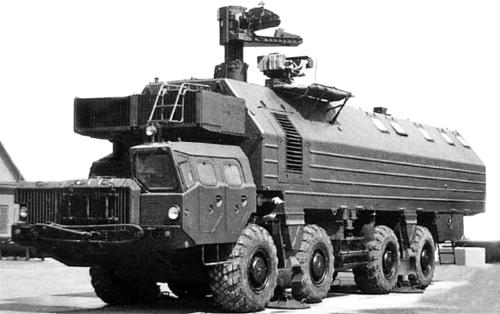

Главный пост управления А222-Ц1 берегового артиллерийского комплекса «Берег». 1987 год
Новые радиолокационные станции (РЛС) и командные пункты на шасси МАЗ-543М появились с поступлением в войска ПВО мобильных зенитных систем С-300. Для них была разработана и внедрена достаточно сложная, дорогостоящая и эффективная система обнаружения, идентификации и сопровождения воздушных объектов, передачи информации на командные пункты и наведения ракетного удара по практически любым воздушным целям. В нее входили РЛС обнаружения разного уровня и радиолокаторы подсвета и наведения ракет, которые одновременно осуществляли обзор всего воздушного пространства, полностью исключая пропуск опасных объектов, перемещавшихся на всех высотах, в том числе на предельно малых с огибанием рельефа местности, а также целей, летящих в любых направлениях в условиях отражения от местных предметов и активного противодействия со стороны противника.
В состав средств управления 83М6Е системы С-300ПС (С-300ПМУ) входил командный пункт 5Н63С на шасси Ф20 – доработанном варианте серийного автомобиля МАЗ-543М. Он был оборудован кабиной управления (аппаратный контейнер Ф2К), двумя малогабаритными газотурбинными двигателями для вращения электроагрегатов, генератором с приводом от тягового двигателя шасси и телескопическим антенно-мачтовым устройством, которое обеспечивало связь с вышестоящим командным пунктом и системой автоматического управления. Информация к нему поступала от автоматизированного радиолокатора подсвета целей и наведения ракет 30Н6 (РПН) с аппаратной, поворотным антенным блоком с гидроподъемником и телескопической антенной. В его функции входили прием и отработка информации от средств управления 83М6Е и автономных источников информации, обнаружение целей, определение принадлежности, сопровождение и наведение на них ракет. Радиолокационная подсветка позволяла захватывать и вести практически любые воздушные цели с минимальной площадью рассеивания, а также повышала эффективность попадания самонаводящихся ракетных головных частей. При работе в движении или в стационарном положении на площадке при установке на гидравлические опоры РПН мог одновременно наводить до 12 ракет на шесть различных целей. Дополнительно к ЗРС придавались автономные средства, смонтированные на специальных полуприцепах, – низковысотная РЛС обнаружения и целеуказания 76Н6 и всевысотный трехкоординатный радиолокатор 36Д6 (19Ж6) с собственной дизель-электрической станцией.
С принятием на вооружение модернизированной системы С-300ПМ (С-300ПМУ-1) в составе комплекта средств управления 83М6Е1 появился пункт боевого управления (ПБУ) 54К6Е для обеспечения комплекса всей необходимой радиоэлектронной информацией, аппаратура которого была смонтирована в кузове 6703 на шасси 543М. Усовершенствованный многофункциональный РПН 30Н6Е с доработанными антенным постом и аппаратным контейнером осуществлял прием и отработку полученной информации, обнаружение, опознавание и автоматическое сопровождение целей, наведение ракет и подсвет обстреливаемых целей. В этой ЗРС дополнительно использовалась РЛС обнаружения и целеуказания 76Н6 на полуприцепе, а также впервые появился крупногабаритный радиолокатор обнаружения 64Н6Е, установленный на специальном активном полуприцепе с седельным тягачом МАЗ-74106.

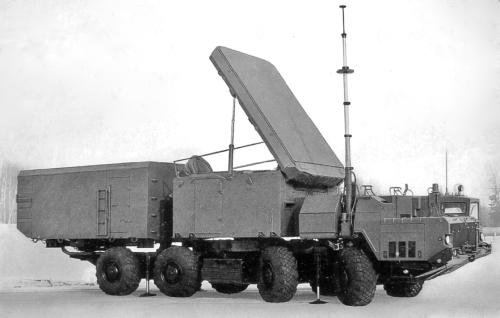

Радиолокатор

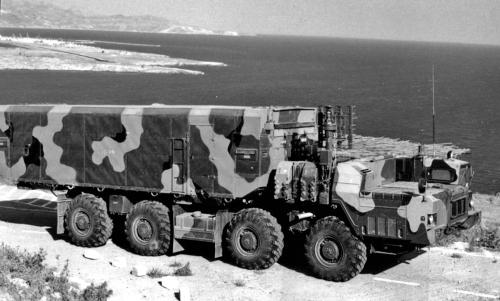

Пункт боевого управления 54К6Е системой С-300ПМУ-1 в кузове 6703 на шасси МАЗ-543М
В системе С-300ПМУ-2 применятся модернизированный РПН 30Н6Е2 с высокой степенью автоматизации, быстродействующими цифровыми устройствами и антенным постом, который поднимается на передвижную полуприцепную вышку 40В6М. В состав средств управления 83М6Е2 входит ПБУ 54К6Е2 на шасси МАЗ-543М и модернизированный полуприцепной радиолокатор 64Н6Е2. Все эти средства обеспечивают одновременное обнаружение до 300 целей, сопровождение 100 объектов и стрельбу по 36 целям с наведением на них 72 ракет. Для новых ЗРС С-300ПМУ-2 «Фаворит» и С-400 «Триумф» разработаны трехкоординатные радиолокационные всевысотные обнаружители 96Л6Е и 96Л6Е2 на новых грузовиках Минского завода, которые совмещают в себе функции низковысотного обнаружителя, обзорного радиолокатора и командного пункта, а также применяются как РЛС боевого дежурства. Они выпускаются в комплектациях для монтажа на одной машине с антенным постом или на автопоездах с полуприцепами.

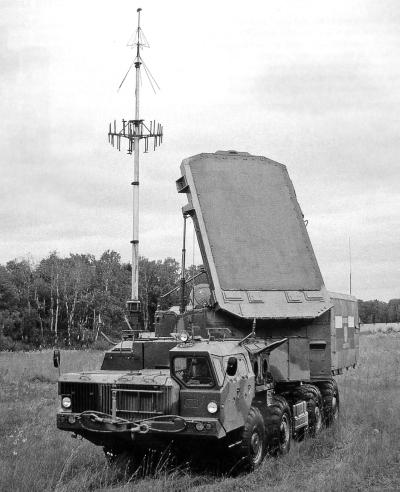

Модернизированный радиолокатор подсвета и наведения 30Н6Е2 системы С-300ПМУ-2
Для управления группировками зенитно-ракетных систем войск ПВО всех вариантов дальности поражения («Бук-М1», С-125, С-75М, С-200В и все ЗРС С-300) служит автоматизированная система 73Н6 «Байкал-1». Она производит прием, обработку и отображение радиолокационной информации от нескольких источников, распределение целей по зенитным подразделениям и координацию их взаимных боевых действий. В нее входит самоходный командный пункт 49Л6 и мачтовая антенная установка. Оборудование пункта смонтировано в коротком глухом прямоугольном кузове 6703 на шасси МАЗ-543М с питанием от мобильной электростанции или от внешней сети. Система «Байкал-1» может одновременно следить за 80 воздушными объектами, летящими на дальности до 1200 км, высотах свыше 100 км и на скоростях до 9,2 тыс. км/ч, и управлять 12 ракетными комплексами, имеющими в своем распоряжении 144 СПУ.
Транспортно-установочные и перегрузочные машины
Область транспортировщиков и установщиков собранных баллистических ракет и крупногабаритных частей ракетных систем в шахтные пусковые колодцы была свойственна тяжелым многоосным автопоездам со специальными мощными перегрузочными средствами. На долю более компактных и маневренных одиночных машин МАЗ-543 осталось проведение вспомогательных операций по транспортировке и установке так называемых запчастей – секций ТПК и отдельных малогабаритных элементов ракет. Первые транспортно-установочные агрегаты переходников ТУАП-1 и ТУАП-2 (15Т146) на шасси МАЗ-543А служили для доставки и бескрановой перегрузки в ШПУ двух типов полых цилиндрических переходников массой 7,5 и 4,0 т соответственно, необходимых при сборке и разборке составных ТПК межконтинентальных баллистических ракет комплексов УР-100Н и УР-100НУ. Обе машины имели одинаковую общую конструкцию и снабжались сварной П-образной подъемной рамой (стрелой) с полукруглыми ложементами и креплениями для груза. Вдоль нее по трубчатым боковым телескопическим штангам передвигалась поперечная траверса с тросово-лебедочным приводом, применявшаяся как для горизонтального перемещения переходника с мест хранения на машину, так и для опускания его в колодец. Подъем рамы в вертикальное положение осуществлялся одним гидроцилиндром, питание электрической лебедки, смонтированной в кожухе в ее передней части, осуществлялось от внешнего источника трехфазного тока напряжением 380 В. При загрузке переходников в ШПУ машина вывешивалась на четырех гидравлических домкратах. Ее экипаж состоял из четырех человек. Третий идентичный по конструкции агрегат ТУАН служил для аналогичной перегрузки и установки надставки ТПК массой около 5 т с последующей ее состыковкой с ранее смонтированными в колодце элементами. В комплект таких машин входили установочные приспособления, приборы наведения, рабочие площадки, лестницы, чехол и ремонтный комплект. Время подъема стрелы находилось в границах 3,5 – 5,5 минут, опускания – 5,5 – 7,5 минут. Собственная масса установщиков составляла 32,0 – 32,5 т, полная – 36,5 – 40,0 т. Габаритная длина в транспортном положении – 13,2 – 14,4 м, ширина со смонтированным оборудованием – 3,5 – 3,6 м, высота по верхней точке груза – 4,95 – 5,3 м. Скорость передвижения по шоссе – 40 км/ч, по грунтовым дорогам – 20 км/ч. Запас хода – 650 км.

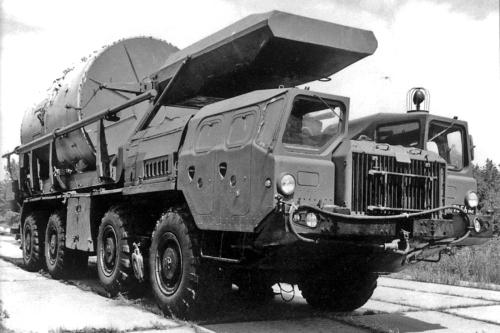

Транспортно-установочный агрегат переходника ТУАП-2 (15Т146) на шасси МАЗ-543А
Сходный по общей схеме транспортно-установочный агрегат (ТУА) или ТЗМ 5Т92 применяется в составе высокоэффективного шахтного комплекса А-135 «Амур» (5Ж60) объединенной системы ПРО Москвы и Центрального промышленного региона Российской Федерации. В его состав входят стартовые позиции сверхскоростных противоракет 51Т6 дальнего перехвата и ближнего 53Т6, не имеющих аналогов в мире, а также стационарные многофункциональные средства обнаружения, наведения и управления. В этой сложнейшей системе роль автомобиля-шасси МАЗ-543М свелась к элементарной операции доставки и бескрановой перегрузки цилиндрического ТПК с ракетой 53Т6 длиной 10 – 12 м и опускания их в ШПУ. Базовое шасси агрегата 5Т92 снабжено четырьмя гидроопорами и подъемной сварной рамой с перегрузочно-установочной стрелой и продольными направляющими с тросово-лебедочным механизмом, которая при помощи одного гидроцилиндра устанавливается в вертикальное положение. Для доставки ТПК с ракетой 53Т6 из хранилища на стартовую позицию применяется транспортная машина 5Т93, отличающаяся от ТЗМ неподъемной рамой с направляющими и системой поддержания внутри ТПК заданной температуры в любое время года. Питание всех электрических систем здесь также осуществляется от внешней сети. Разработка этого комплекса проводилась с начала 1970-х годов под индексом А-35, автономные испытания и отладка осуществлялись с 1979 по 1993 год. В феврале 1995 года вариант с ракетами 53Т6 был принят на вооружение и поставлен на боевое дежурство. Доставку более крупных ракет 51Т6 обеспечивает аналогичная машина на шестиосном шасси МАЗ-547А. Для транспортировки и перегрузки ступеней межконтинентальных баллистических ракет серии Р-36М применялась машина 15Т245 на автомобиле 543М с мощным гидрокраном.
