Секретные автомобили Советской армии

Кочнев Евгений

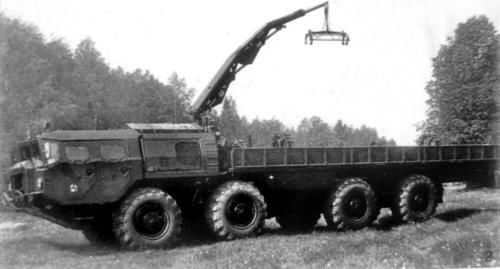

Транспортно-заряжающая машина 9Т234 комплекса «Смерч» на шасси МАЗ-543А. 1987 год

Пусковые установки зенитной ракетной системы С-300 (с 1982 г .)

С начала 1980-х годов важнейшей сферой применения шасси МАЗ-543М стало их широкое применение в качестве основы многочисленных видов ракетных СПУ серии 5П85 новой наиболее совершенной советской зенитной системы С-300, входившей в состав войск ПВО СССР и существующей до сих пор в третьем поколении. Впервые автомобили 543М появились в составе ЗРС С-300ПС (экспортное обозначение – С-300ПМУ), которая проектировалась в НПО «Алмаз» с середины 1960-х годов для замены комплекса С-75 и была принята на вооружение в 1982 году. Конструктивно она являлась самоходной версией и дальнейшим развитием первого варианта С-300ПТ на колесных буксируемых шасси, выпускавшегося с 1975 года и принятого на вооружение в феврале 1981-го. Новая система С-300ПС предназначалась для обороны важнейших промышленных, военных и жилых объектов от боевых ударов различных видов средств воздушного нападения во всем диапазоне дальностей и высот, а также для стрельбы по наземным целям. Она входила в состав ЗРК 90Ж6

и обеспечивала поражение современных и перспективных самолетов, крылатых ракет, баллистических и других целей, летящих со скоростями до 1300 м/с на дальностях 5 – 90 км и на высотах от 25 м до практического потолка их боевого применения – 27 км. Комплекс мог эксплуатироваться в различных климатических зонах и имел рекордно короткое время развертывания – пять минут, делавшее его трудно уязвимым для авиации противника. При разработке мобильных пусковых установок основным средством их несения сразу же было выбрано шасси МАЗ-543М с четырьмя гидравлическими опорами, отдельными кабинами (контейнерами) подготовки и управления стартом ракет и системами автономного или внешнего электропитания. Скорость передвижения боевых частей комплекса С-300ПС по шоссе составляла 60 км/ч, по грунтовым дорогам – 30 км/ч.

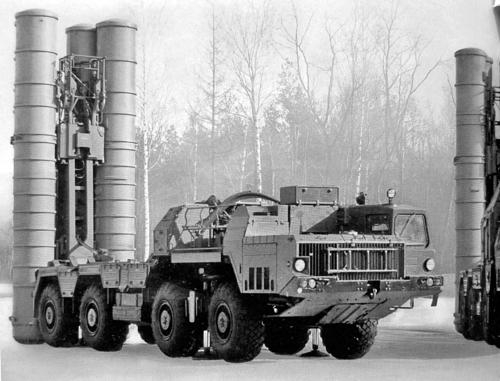

Основная пусковая установка 5П85С зенитной системы С-300ПС на шасси МАЗ-543М

В состав дивизиона ЗРС С-300ПС (С-300ПМУ) входили четыре пусковых комплекса 5П85СД, каждый из которых состоял из одной основной СПУ 5П85С с высокой кабиной управления и автономным питанием и двух дополнительных установок 5П85Д с питанием от внешней сети и управлением от СПУ 5П85С по радиолинии или по кабелю. Каждая установка снабжалась гидравлическими опорами и четырьмя цилиндрическими герметизированными ТПК с управляемыми твердотопливными одноступенчатыми ракетами 5В55Р со стартовой массой 1665 кг, длиной 7,25 м и осколочно-фугасной боевой частью массой 133 кг. Таким образом, в дивизионе С-300ПС в общей сложности находилось 48 ракет. Их запуск осуществлялся из ТПК с помощью катапульты, а затем на высоте 20 м включались двигатели ракет и системы управления, что позволяло вести стрельбу в условиях сложного рельефа. Ее темп составлял 3 – 5 с. Машины дивизиона С-300ПС одновременно могли обстреливать шесть целей, оснащались приборами ночного видения и радиостанциями для связи на марше. Боевая масса основой СПУ 5П85С составляла 42 150 кг, габаритные размеры – 13 110x3150x3800 мм.

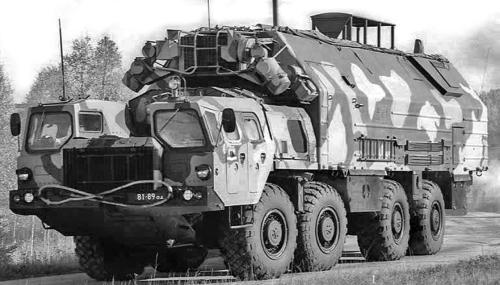

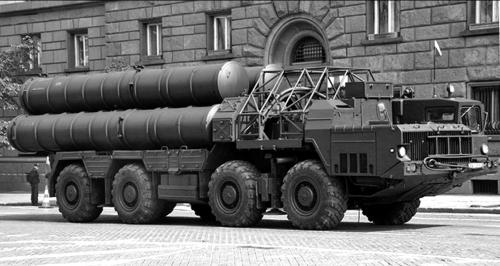

Дополнительная пусковая установка 5П85Д зенитной ракетной системы С-300ПС. 1982 год

В 1983 году началась разработка модернизированной ЗРС С-300ПМ (на экспорт – С-300ПМУ-1). От первого комплекса С-300ПС она отличалась повышенными тактико-техническими и эксплуатационными параметрами, применением новой элементной базы и высокой помехозащищенностью, а также использованием новой твердотопливной ракеты 48Н6 (48Н6Е), обеспечивавшей поражение целей, летящих со скоростями до 2800 м/с. Эта ЗРС вошла в состав модернизированного ЗРК 90Ж6Е с дальностью поражения до 150 км и высотой стрельбы от 6 м до 40 км. Успешные испытания С-300ПМ были завершены в 1989 году, их выпуск начался в 1990-м. В 1993 году эту систему приняли на вооружение войск ПВО РФ, а первый серийный образец официально был представлен в 1995 году. Вместо двух видов пусковых установок в ЗРС С-300ПМ (ПМУ-1) использовалась только одна модернизированная СПУ 5П85СМ (на экспорт – 5П85СЕ или 5П85СЕ1) с улучшенными характеристиками и развесовкой по мостам, разработанная в 1983 – 1984 годах в ленинградском КБ специального машиностроения на шасси МАЗ-543М. Первые пять опытных установок 5П85СМ были собраны в 1984 – 1986 годах на ленинградском заводе «Большевик» и прошли цикл полигонных испытаний и стрельб. На каждой устанавливали четыре 7,5-метровые управляемые одноступенчатые ракеты 48Н6 (48Н6Е) средней дальности с осколочно-фугасной боевой частью массой 143 кг, у которых ТПК при вертикальном старте опирался днищем на грунт. По сравнению с прежними ракетами 5В55Р их стартовая масса возросла до 1800 кг, а темп стрельбы сократился до 3 с. Кроме того, новые СПУ имели более совершенную аппаратуру предстартовой подготовки и управления, радиотелекодовую аппаратуру связи, системы автономного электропитания и гидрооборудования. Весь процесс их перевода в боевое положение был автоматизирован, управление всеми функциями осуществлялось дистанционно. В дивизион ЗРС С-300ПМ входило до 12 пусковых установок 5П85СМ полной массой по 42,2 т с боекомплектом от 96 до 288 ракет.

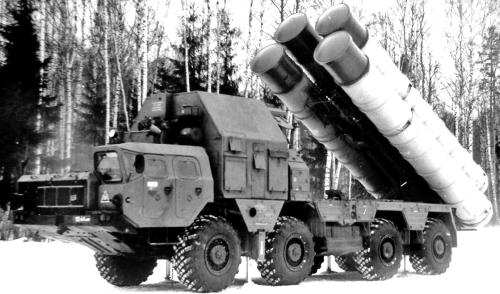

Пусковая установка 5П85СЕ экспортной системы С-300ПМУ-1 на шасси МАЗ-543М. 1995 год

Этим комплексом закончился советский этап развития ЗРС С-300, которая, несмотря на разоружение, перестройку и экономические реформы, достаточно активно развивалась и совершенствовалась с началом демократического развития Российской Федерации. Главной новинкой трудных 1990-х годов стала система С-300ПМУ-2 «Фаворит», являвшаяся глубокой модернизацией ЗРС С-300ПМУ-1 и признанная наиболее эффективной в мире универсальной системой ПВО. Она была разработана в 1995 – 1997 годах и принята на вооружение в 1998-м. Новая ЗРС обладала расширенными информационными возможностями и автономностью, оснащалась новой ракетой 48Н6Е2 повышенной эффективности с дальностью поражения 200 км. В ее состав входил усовершенствованный ЗРК 90Ж6Е2, состоявший из 12 пусковых установок 5П85СЕ2 на шасси 543М с четырьмя ракетами в ТПК. Впоследствии первые образцы СПУ новой ЗРС С-400 «Триумф» также базировались на автомобилях МАЗ-543М, но с середины 2000-х годов их стали размещать на полуприцепах к седельному тягачу БАЗ-6402. В начале 2011 года было объявлено о предстоящем переходе на еще более совершенную ЗРС С-500.

Береговой ракетный комплекс 4К51 «Рубеж» (1978 – 1989 гг.)

В 1970 году началась разработка мощного автономного противокорабельного берегового ракетного комплекса (ПБРК) 4К51 «Рубеж» Военно-Морского Флота СССР с СПУ 3П51 на шасси МАЗ-543, предназначенного для охраны и обороны военных и иных объектов прибрежной зоны, обнаружения, сопровождения и поражения надводных целей в любое время суток и при любых погодных условиях. На вооружение он поступил в октябре 1978 года. СПУ ПБРК «Рубеж» снабжалась двумя крылатыми ракетами П-15М (4К71) «Термит-Р» длиной 6,6 – 7,5 м и стартовой массой 2523 кг с фугасной или ядерной боеголовкой и разными системами наведения, установленными в 7-метровых ТПК КТ-161 на поворотных платформах. В комплект СПУ входила кабина с аппаратурой управления и автономная радиолокационная станция «Гарпун» кругового обзора от ракетных катеров, снабженная откидным гидроподъемником антенны для установки ее на высоте 7,3 м. Обе ракеты запускались одновременно и имели дальность поражения от 8 до 80 км. Источником электроэнергии являлся генератор с приводом от дополнительного газотурбинного двигателя. В составе СПУ находились также автономные и резервные источники питания, приборы ночного видения, аппаратура навигации, опознавания и топографического ориентирования, системы внешней и внутренней закрытой радиотелефонной связи, обеспечивавшие эффективность,

живучесть комплекса и его оперативное перемещение в новые районы дислокации. В 1983 – 1989 годах выпускался модернизированный вариант «Рубеж-А» с СПУ 3П51М, базировавшейся на шасси МАЗ-543М. В нем также применяли две ракеты П-15М в ТПК, а также обзорную радиолокационную станцию повышенной дальности, установленную на вышке 40В6. Боевая масса СПУ достигала 40 т, габаритные размеры в транспортном положении – 14 200x2970x4000 мм. Время разворачивания из походного положение в боевое – 5 минут, боевой расчет – 6 человек. ПБРК «Рубеж» поставлялся в страны Варшавского договора, на Кубу, в Индию, государства Северной Африки и Ближнего Востока. В 1990-е годы для его замены был создан вариант 3К60 «Бал-Т» с СПУ 3С60 на шасси 543М для пуска восьми крылатых противокорабельных ракет Х-35 (3М60) с дальностью стрельбы до 120 км.

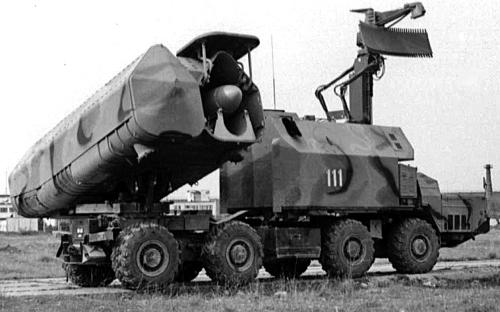

Пусковая установка 3П51М берегового ракетного комплекса «Рубеж-А» на шасси МАЗ-543М. 1983 год

Береговой артиллерийский комплекс А-222 «Берег» (1987 – 1996 гг.)

Основой уникального подвижного артиллерийского комплекса береговой обороны «Берег» ВМФ СССР являлась мощная 130-мм самоходная артиллерийская установка (САУ) А222-С1 на базе МАЗ-543М с дополнительным электрогенератором и четырьмя домкратами с электроприводом. В экспортном варианте «Берег-Э» она имела индекс А222-С1Э. Комплекс служил для охраны морского побережья и поражения малых и средних быстроходных надводных кораблей и десанта противника на непосредственных подступах к береговой линии, а также для поражения наземных целей. Он мог работать на специально подготовленном или на неподготовленном участке суши и был способен к ведению активных автономных боевых действий в течение семи суток при любых погодных условиях. Разработка комплекса «Берег» началась в декабре 1976 года в СКБ-2 завода «Баррикады» под руководством Г. И. Сергеева. В 1980 году он был передан для производства на одноименный завод. Первый опытный образец появился только в январе 1987 года и поступил на испытания под Севастополем. В его состав входили автономные центральный пост управления и машина боевого дежурства, также смонтированные на шасси 543М.

САУ А222-С1 оборудовалась задним опорно-поворотным устройством с массивной башней и артиллерийским орудием калибра 130 мм, в котором использовались элементы от 152-мм самоходной гаубицы «Мста» (2С19) и от корабельной системы АК-130. Угол наведения по горизонтали составлял 240o, дальность эффективной стрельбы достигала 23 км, скорострельность – 12 – 14 выстрелов в минуту. В башне размещались также места шести членов экипажа (командира, наводчика и четырех заряжающих), блоки управления работой всех систем, приборы наблюдения, наведения и управления огнем, средства связи, освещения, отопления и вентиляции, а также боезапас на 44 выстрела. Для питания электрических и электромеханических механизмов башни, орудия и базового шасси за кабиной водителя автомобиля имелся агрегатный отсек с силовым электрогенератором постоянного тока и блоком аккумуляторных батарей. В зависимости от конкретных условий время перевода машины в боевое положение занимало от 5 до 30 минут. Ее полная масса с боезарядом и экипажем составила 43,7 т. На шоссе САУ развивала скорость 60 км/ч и имела запас хода 650 км. С ноября 1992-го и до конца мая 1993 года в Крыму проводились государственные испытания береговой батареи из двух комплексов «Берег», после чего в одностороннем порядке их включили в состав военно-морских сил Украины. После решения взаимных притязаний в 1996 году комплекс «Берег» был поставлен на вооружение ВМФ Российской Федерации и в августе 2003 года заступил на боевое дежурство.

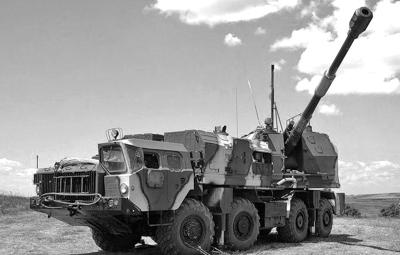

Самоходное 130-мм орудие А222-С1 противокорабельного артиллерийского комплекса «Берег». 1987 год

Машины связи, обнаружения и управления

Обширнейшая гамма различных автономных радиотехнических и командных машин узкоспециализированного назначения создавалась в СССР с начала 1960-х годов с ориентацией на обеспечение максимально скрытного и эффективного боевого применения перспективных подвижных стратегических ракетных систем. Все эти мобильные средства монтировали на шасси МАЗ-543А и 543М, оборудованные типовыми обитаемыми кузовами со специальным оборудованием, автономными агрегатами питания, антенными устройствами, средствами боевого охранения и системами жизнеобеспечения. При несении дежурства в малонаселенных регионах источниками энергии служили мобильные электростанции или промышленная электросеть, а для отдыха и питания боевого расчета использовались подвижные столовые и общежития.

Машина связи МС-1 (15В82) комплекса «Пионер УТТХ» в кузове 2212 на шасси МАЗ-543А

К средствам универсального назначения можно отнести машины связи различной комплектации Краснодарского приборного завода (КПЗ), носившие обобщенные наименования МС-1 и МС-2 и рассчитанные в первую очередь на применение в составе подвижных командных пунктов различных СРК РВСН. Машина связи № 1 или МС-1 применялась для организации тропосферной радиосвязи с высшими звеньями управления. Первоначально ее коротко– и ультракоротковолновое ламповое оборудование размещалась в аппаратной среднеразмерного остекленного кузова 2212 на шасси 543А, во втором отсеке находилось помещение боевого дежурства со стойками и ящиками для оружия, в третьем – два автономных дизель-генератора АДА-12 мощностью по 12 кВт. Кузов снабжался отопителями, фильтровентиляционной установкой или кондиционером, на крыше устанавливали несколько телескопических и штыревых антенн. Впервые в варианте 15В57 машина МС-1 применялась в командных пунктах СРК «Темп-2С», «Пионер» и «Пионер-К». Затем в исполнении 15В82 входила в СРК «Пионер УТТХ», а в дивизионах комплексов «Тополь» служила в варианте 15В179 с модернизированным оснащением на электронной базе. В составе подвижного запасного командного пункта 15В119 ракетной дивизии «Выбор» она находилась под индексом 15В133.

Машина связи № 2 или МС-2, более известная как тяжелая радиорелейная радиостанция Р-406ВЧ «Торф-2» высшего командного звена, была разработана в 1960 году по заказу РВСН и принята на вооружение в 1963-м. Совместно с другими средствами она входила в состав подвижных командных пунктов системы РВСН и служила для организации радиорелейной связи с Генеральным штабом, штабами армий и фронтов, для организации связи и управления в подразделениях ракетных комплексов на марше, в районах дислокации и контроля за работоспособностью всех элементов комплексов. Первые образцы МС-2 монтировали на шасси 543А, но с середины 1970-х годов ее основой стал автомобиль МАЗ-543М. Их аппаратная с ультракоротковолновым комплексом приемопередающих устройств 15Э1061 «Брелок» и помещение дежурного расчета находились в двух отсеках короткой герметизированной кабины управления, представлявшей собой переднюю часть типового кузова-фургона 6702. На открытой задней секции рамы автомобиля размещалось складное антенно-мачтовое устройство с комплектом из двух тарельчатых антенн тропосферной связи. В составе РВСН впервые под индексом 15В75 машину МС-2 включили в полковой подвижный командный пункт «Барьер» СРК «Темп-2С» и «Пионер», вариант 15В175 входил в комплекс «Тополь». В подвижном запасном командном пункте 15В119 ракетной дивизии «Выбор» она имела обозначение 15В134.
