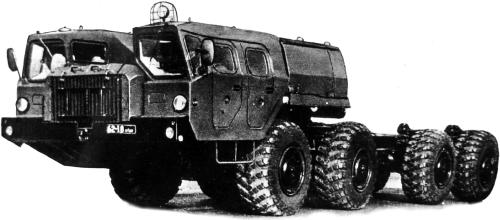

Опытное шасси МАЗ-79112 для транспортно-заряжающей машины системы «Смерч»

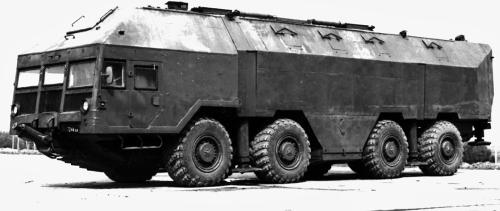

Экспериментальная самоходная береговая ракетная установка «Редут» на шасси МАЗ-79111
МАЗ-7311 «Оплот-П» – балластный тягач с двумя кабинами на новом короткобазном шасси (6550 мм) для буксировки по улучшенным грунтовым дорогам прицепных систем весом до 75 т или самолетов со взлетной массой 200 т. Прототип собран в 1973 – 1974 годах и с декабря 1974-го по сентябрь 1975-го находился на государственных испытаниях в 21 НИИИ. Мелкими сериями автомобиль выпускался с конца 1975 года. Дополнительно к двум основным передним кабинам он снабжался третьей однодверной кабинкой на одного-двух членов боевого расчета буксируемой техники, расположенной с правой стороны шасси между средними мостами. Для подтягивания и погрузки на прицеп тяжелых грузов и техники за моторным отсеком помещалась лебедка от тягача МАЗ-537Г с задним выпуском троса. Короткая низкобортная цельнометаллическая грузовая

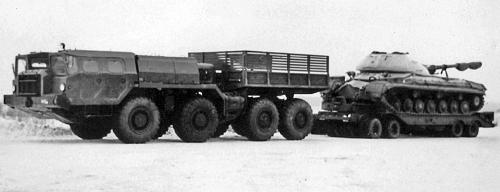

Короткобазный балластный тягач МАЗ-7311 «Оплот-П» с прицепом ЧМЗАП-5212А. 1975 год
МАЗ-7410-9988 «Оплот-Б» – опытный активный автопоезд в составе 650-сильного седельного тягача МАЗ-7410 и двухосного 30-тонного низкорамного полуприцепа МАЗ-9988 с гидростатической системой привода четырех односкатных ведущих колес и монтажной высотой рамы 1200 – 1300 мм. Новый автопоезд, являвшийся конструктивным развитием варианта МАЗ-544-5246, предполагалось применять для буксировки тяжелых активных полуприцепов с крупногабаритным оборудованием систем ПВО массой до 70 т. Первый вариант тягача Э7410 с полуприцепом Э9988 появился в 1974 году, испытывался в октябре-декабре следующего и в 1978-м принят на вооружение. В отличие от «нормального» седельного варианта 74101 тягач 7410 снабжался дополнительным гидронасосом для привода колес полуприцепа и системой изменения давления воздуха в шинах от модели 7911. В составе автопоезда весом 62,7 т он работал с активным низкорамным полуприцепом 9988 полной массой 39,5 т. Его габаритная длина достигала 21,8 м. Контрольный расход топлива – 100 л на 100 км, максимальная крутизна преодолеваемого подъема – 24o, запас хода – 730 км. После прекращения работ по теме «Оплот» функции этого автопоезда выполнял аналогичный тягач МАЗ-74106 с 525-сильным двигателем и тем же полуприцепом 9988.
В опытном порядке тягач МАЗ-7410 проходил испытания с полуприцепной аэродромной цистерной-топливозаправщиком ТЗ-30 (АТЗ-30-9989) производства Ждановского завода тяжелого машиностроения, принятой на вооружение в 1978 году. Она базировалась на специальном двухосном полуприцепе МАЗ-9989 и снабжалась стальной цистерной вместимостью 30 тыс. л, насосной установкой с приводом от автономного двигателя и подачей 1000 л/мин, кабиной управления с левой стороны цистерны, системами фильтров, трубопроводов, заправочными рукавами, раздаточными кранами, противопожарными средствами и контрольно-измерительными приборами. Полная масса автоцистерны – 41,1 т, всего автопоезда – около 65 т.

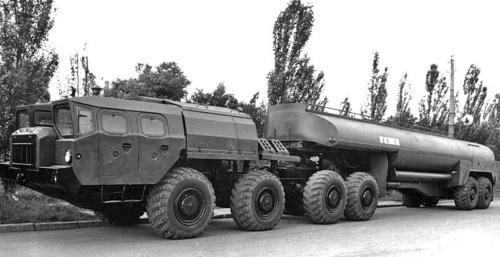

Седельный тягач МАЗ-7410 с активным полуприцепом-заправщиком АТЗ-30-9989. 1978 год
МАЗ-74101 «Оплот-Т» – базовой седельный тягач на короткобазном шасси с допустимой нагрузкой на сцепное устройство 23 т для буксировки по дорогам с твердым покрытием полуприцепных систем полной массой до 70 т в составе автопоездов, весивших до 93,3 т. Его штатными полуприцепами являлись низкорамные версии МАЗ-796, МАЗ-5247Г и МАЗ-9990 для доставки танков и другой тяжелой бронетехники массой до 52 т. Два опытных образца тягача появились в 1973 – 1974 годах, затем в течение девяти месяцев проходили приемочные испытания. Мелкосерийный выпуск базовой машины и ее вариантов осуществлялся с декабря 1975 года до конца 1980-х. Конструктивно тягач 74101 был унифицирован с балластным вариантом 7311 без подкачки шин и также комплектовался лебедкой, двумя топливными баками на 770 л, двумя передними кабинами и одной правой с общей вместимостью 5 – 6 человек. Его снаряженная масса составляла 23350 кг, длина – 10380 мм, всего автопоезда – 21,4 м. Контрольный расход топлива – до 118 л на 100 км, запас хода – 620 км. Опытный вариант 74102 снабжался одной левой кабиной.

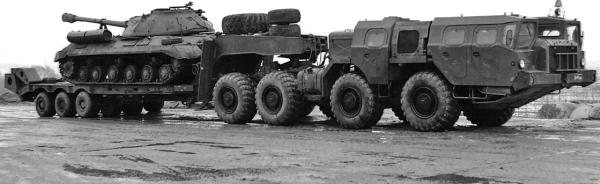

Тягач МАЗ-74101 «Оплот-Т» с боковой кабиной боевого расчета и полуприцепом МАЗ-796. 1975 год
МАЗ-74103 – усиленный вариант седельного тягача 74101 с увеличенной до 27 т допустимой нагрузкой на сцепное устройство, собранный в 1980-е годы в 10 опытных экземплярах. На поздних образцах лебедка и третья кабина были демонтированы. Главным стимулом разработки этой машины являлась острая необходимость применения тяжелой автотехники для доставки крупных партий воинских грузов и топлива через горные перевалы Средней Азии и Афганистана. Для этого на автомобиле был установлен тормоз-замедлитель, а в трансмиссии изменены передаточные отношения, позволявшие существенно повысить тягово-сцепные свойства, но при этом максимальная скорость сократилась до 50 км/ч. На стадии пробной эксплуатации вариант 74103 буксировал тяжелые полуприцепные аэродромные топливозаправочные цистерны Ждановского завода вместимостью 60 и 90 тыс. л для заправки крупных летательных аппаратов стратегической авиации. Первый заправщик ТЗ-60 (АТЗ-60-8685) базировался на шасси низкорамного трехосного полуприцепа ЧМЗАП-8685 с шестью парами небольших колес на балансирной подвеске и стальной цистерной. В 1981 году он был поставлен на снабжение Советской Армии. Топливозаправщик оборудовался автономным центробежным насосом ЦН-240/140 производительностью 2000 л/мин с приводом от дополнительного дизельного двигателя ЯМЗ-238ГМ, задней кабиной управления и всем необходимым набором вспомогательных систем и средств. Снаряженная масса автопоезда без загрузки составляла 54 т, полная – 101,5 т, габаритная длина – 23,5 м. Второй полуприцепной заправщик ТЗ-90 (АТЗ-90-8685) представлял собой трехсекционный автопоезд, состоявший из тягача 74103 и двух полуприцепных цистерн. Первая являлась доработанным вариантом топливозаправщика ТЗ-60 с укороченной на половину цистерной и свободной задней частью рамы с седельно-сцепным устройством, на которое своим передком опирался обычный задний полуприцеп-заправщик ТЗ-60 со всеми своими рабочими агрегатами. Этот уникальный 32-колесный автопоезд полной массой около 140 т приняли на вооружение в 1987 году, а для его доставки по воздуху служил транспортный самолет Ан-124 со специально подготовленным грузовым отсеком. Заправщик ТЗ-90 впервые

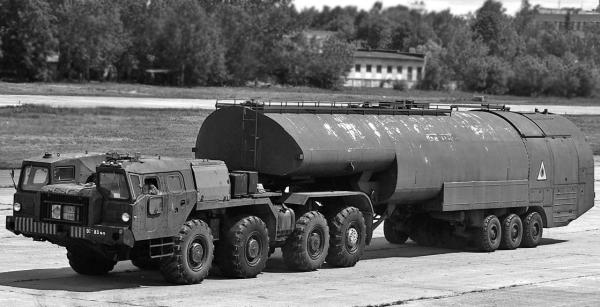

Усиленный седельный тягач МАЗ-74103 с полуприцепом-заправщиком ТЗ-60 (АТЗ-60-8685). 1981 год

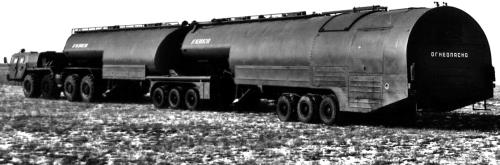

Тягач МАЗ-74103 в составе двухзвенного полуприцепного топливозаправщика ТЗ-90. 1987 год
Седельный тягач МАЗ-74106
(1976 – 1994 гг.)
В преддверии постановки на вооружение новых зенитных систем С-300 в СКБ-1 по заказу Министерства обороны началось проектирование специального седельного тягача для работы в составе активных автопоездов высокой проходимости и буксировки полуприцепов с оборудованием мощных радиолокационных средств дальнего обнаружения серии 64Н6 и командных пунктов. Для этой цели потребовалось создать принципиально новый более мощный тягач с усиленной подвеской и встроенным в трансмиссию гидронасосом для гидростатического привода колес полуприцепа, который представлял развитие первого пробного варианта МАЗ-544, созданного в середине 1960-х. Работы в этом направлении возобновились в 1970 году и проводились в рамках нового проекта «Оплот». Осенью 1975 года на испытания поступил опытный 650-сильный тягач Э7410, агрегатировавшийся с низкорамным полуприцепом Э9988. Проблемы дальнейшего развития семейства «Оплот» привели к прекращению работ по этому автопоезду, а его заменой стал новый 525-сильный седельный тягач МАЗ-74106, буксировавший прежний двухосный 30-тонный полуприцеп МАЗ-9988 с гидроприводом всех четырех односкатных колес. Прототип нового автопоезда МАЗ-74106-9988 появился в 1976 году, после испытаний поступил на вооружение в 1978-м и потом находился в мелкосерийном производстве до середины 1990-х, поступая в подразделения ЗРС С-300ПМУ-1 и С-300ПМУ-2.
Седельный тягач 74106 с допустимой нагрузкой на сцепное устройство 17,5 т предназначался для буксировки полуприцепных систем полной массой до 42 т в составе активного автопоезда, весившего с полной нагрузкой 64,4 т. Конструктивно автомобиль являлся комбинацией опытного седельного тягача МАЗ-7410 «Оплот-Б» с колесной базой 6550 мм, двумя кабинами и основными узлами от машины МАЗ-543А. На нем установили дизель Д12А-525А мощностью 525 л.с. с электрооборудованием и вспомогательными агрегатами от серии 543 и усиленной системой охлаждения от «Оплота». Основные узлы трансмиссии с измененными передаточными отношениями и ходовая часть были по частям заимствованы у моделей 543 и 7410, лонжеронная рама с трубчатыми поперечинами – от гаммы «Оплот». От нее была использована также доработанная задняя балансирная подвеска с двумя продольными торсионами каждого колеса. Тягач оснащался тормозами и системой регулирования давления воздуха в шинах ВИ-203 от серии 543, а также двумя топливными баками емкостью по 410 л. Его снаряженная масса составила 22,0 т, полная – 39,9 т. Габаритные размеры – 10 180x3050x2920 мм. Максимальная скорость одиночной машины – 65 км/ч. Контрольный расход топлива – 100 л на 100 км, запас хода – 770 км. Наибольший угол преодолеваемого подъема – 25o.

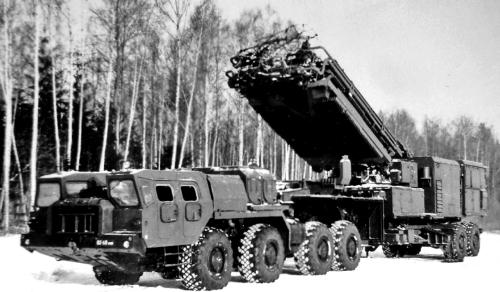

Тягач МАЗ-74106 с полуприцепом МАЗ-9988 и радиолокатором 64Н6Е зенитной системы С-300ПМ
В процессе дальнейших работ по ЗРС С-300П с середины 1980-х годов на полуприцепе МАЗ-9988 с тягачом МАЗ-74106 начали устанавливать крупногабаритный радиолокатор 64Н6Е, входивший в комплект средств управления 83М6Е системы С-300ПМ (С-300ПМУ-1), принятой на вооружение в 1993-м. Он служил для кругового поиска, обнаружения, опознавания и сопровождения целей, перемещавшихся на средних и больших высотах, и одновременно мог обнаруживать несколько десятков воздушных объектов в заданном секторе. РЛС с дальностью обнаружения 300 км состояла из вращавшегося антенного поста и неподвижного аппаратного контейнера и была способна сопровождать цели, летящие на скоростях до 10 тыс. км/ч. Время ее развертывания не превышало пяти минут, боевой расчет состоял из шести человек. В составе средств управления 83М6Е2 системы С-300ПМУ-2 «Фаворит» находится модернизированный автоматический трехкоординатный радиолокатор обнаружения 64Н6Е2 с двухсторонней антенной решеткой, обеспечивающий командный пункт оперативной информацией о расположении воздушных объектов в радиусе до 300 км.
Народнохозяйственные варианты
Продолжение работ по гражданским версиям военных автомобилей состоялось в начале 1970-х годов и проводилось параллельно с новым проектом перспективной армейской техники «Оплот», причем при организации их одновременного серийного производства можно было бы существенно сократить расходы на дорогостоящие военные разработки. Все новые народнохозяйственные версии по-прежнему базировались на агрегатах машин 543-й серии и официально с семейством «Оплот» не имели ничего общего, хотя на некоторых гражданских вариантах все-таки нашли применение узлы от новых военных шасси. В 1973 году появились первые прототипы многоцелевого 20-тонного народнохозяйственного бортового автомобиля МАЗ-7310 с двумя кабинами и высокобортным цельнометаллическим кузовом с деревянными решетчатыми надставками и его многоцелевого шасси 73101 с полезной нагрузкой 22,2 т и усиленной задней подвеской. Они были созданы на шасси МАЗ-543 и оборудованы 525-сильным дизелем Д12А-525А с двойной системой запуска и гидромеханической трансмиссией, а их главным отличием от армейской техники являлось отсутствие экранированного электрооборудования, светомаскировочных устройств, средств связи и других специальных систем военного назначения. Снаряженная масса машин составляла 22,7 и 21,2 т соответственно, полная – 43,0 – 43,5 т. В эту гамму входили также сугубо гражданские строительные самосвалы 7510 и тягачи-трубовозы 7910, причем на последних были установлены и испытаны узлы задней подвески от серии «Оплот». Презентация нового гражданского семейства состоялась в 1974 году, и в 1976-м началось мелкосерийное изготовление базовых версий. В 1986 году серию 7310 сменили модернизированные 21-тонные грузовики МАЗ-7313 и шасси 73131 с полезной нагрузкой около 23 т. Они также снабжались агрегатами от МАЗ-543, но здесь применялись усиленные узлы лонжеронной рамы и ходовой части от моделей 7911 и 79111. Грузовой вариант имел снаряженную массу 23,7 т и полную – 44,85 т. Основные эксплуатационные данные гражданских машин не отличались от аналогичных военных версий.
