Шипение снарядов

Прищепенко Александр Борисович

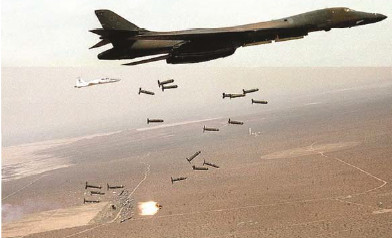

^{Слева вверху — разработанные в Германии боевые элементы, вставляемые «один в другой» при снаряжении бомбовой кассеты. Справа вверху — разрез боевой части неуправляемой оперативно-тактической ракеты «Онест Джон», до конца XX века состоявшей на вооружении Армии США, и бомбовая кассета. Нижний снимок — применение бомбовых кассет бомбардировщиком В-1В, сопровождаемым истребителем F-5. Одна из кассет вскрыта шнуровыми зарядами, и ее боевое снаряжение рассеивается}

Совершенствовались и авиационно-бомбовые средства поражения.

Авиабомба SB-800-R5 с ракетным ускорителем (рис. 2.36) применялась по кораблям с небольших высот. Ускоритель сообщал бомбе дополнительную скорость около 150 м/с, после чего отстреливался. Сферическая боевая часть рикошетировала

от водной поверхности (иногда делая до дюжины «подскоков») и поражала корабль как при топмачтовом бомбометании, но повышенная дистанция сброса позволяла снизить потери носителей ракетных бомб по сравнению с самолетами, применявшими свободнопадающие бомбы.

В области снаряжения боеприпасов германская химическая промышленность обладала богатыми традициями.

^{Рис. 2.35}

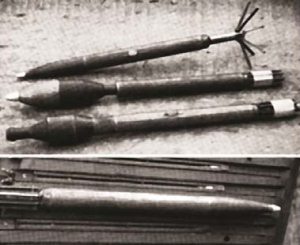

^{Слева: неуправляемые ракеты R4M — оружие, к концу войны нечасто появлявшейся над полем боя германской авиации. По характерным «надкалиберным» головным частям (верхний снимок) можно заключить, что два образца укомплектованы кумулятивными зарядами. Нижний снимок — ракета R4M, на направляющих, интегрированных в крыло. Правый снимок: пуски неуправляемых ракет по кораблю-мишени в наши дни}

Для кумулятивных боеприпасов требовались ВВ с возможно большей скоростью детонации — и были разработаны методы промышленного синтеза мощных пентаэритриттетранитрата и циклотриметилентринитрамина, известных с конца XIX века. Последнее соединение, известное также как hexogen (в переводе — «рожденный ведьмой») немецкие химики напыщенно именовали «сверхвзрывчаткой». В гексогене ощущался острый дефицит, поэтому был разработан синтез аналога — циклотриметилентринитрозамина — вещества лишь немногим менее мощного, производство которого не требовало агрессивных сильных кислот (азотной и серной), что позволяло использовать для его выпуска примитивнейшее оборудование, вплоть до прачечного. Исходными компонентами служили обнаруженный на складах, накопленный в свое время для нужд мирной промышленности нитрит натрия, недефицитные формальдегид и аммиак.

^{Рис. 2.36}

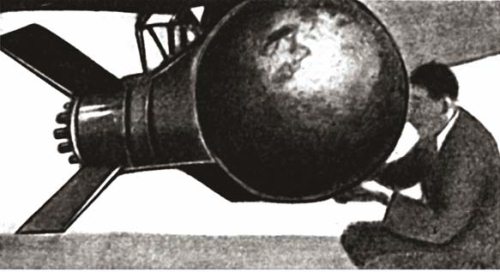

^{Авиабомба SB-800-R5 с ракетным ускорителем и рикошет ее боевой части от водной поверхности}

Были созданы также разнообразные взрывчатые составы для снабжения диверсантов: взрывчатка вводилась в материал обувных подметок и даже — в вещество, по консистенции и цвету соответствовавшее пищевому маргарину. Этот «маргарин» диверсант, под угрозой разоблачения, мог съесть без фатального вреда для здоровья!

Появились и пластичные взрывчатые составы для бронебойных снарядов (рис. 2.37). Из стадии опытных эти работы не вышли, но позже снаряды с деформируемой головной частью входили в боекомплекты французских танков. Такие снаряды потеряли свою эффективность, когда бронирование танков стало многослойным.

^{Рис. 2.37}

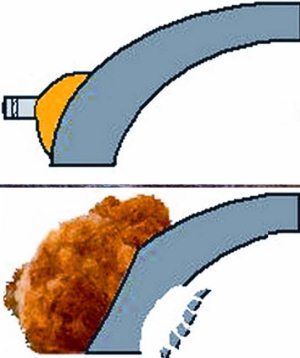

Слева: заброневое действие снаряда с пластическим снаряжением: при попадании головная часть

деформируется и снаряжение плотно прилегает к броне; после детонации, на внутренней стороне броневой защиты в результате откола, вызванного разгрузкой, образуются поражающие элементы. Сквозного пробития брони при этом не происходит. На правом снимке — попадание такого снаряда в американский танк М-48

Однако расход боеприпасов — и специальных, и общего назначения был огромен и снаряжение ходовых осколочно-фугасных снарядов нередко суррогатировалось: основное ВВ (тринитротолуол) разбавлялось инертными солями иногда наполовину, что, конечно, сказывалось на могуществе.

И даже в этих отчаянных условиях выделялись силы и средства для работ по созданию аппаратурного оснащения — прямо не связанных с производством вооружения, но чрезвычайно важных.

^{Рис. 2.38}

^{Рентгенограмма выстрела из пистолета. Пуля (справа) сплющилась при ударе о броневой лист. Различимы кости руки стрелка и экстрактированная гильза, а вот пороховые газы, ввиду их малой плотности, рентгеновское излучение выявить не может}

Неудивительно, что в стране, где «жил, учился и боролся» первооткрыватель рентгеновского излучения [29] это явление было поставлено «на службу науке». Оно служило важным инструментом, позволяющим понять, как функционируют сложные механические системы (рис. 2.38).

29

Излучение, которое открыл В. Рентген, генерируется в трубке, где ускоряются электроны: достигнув мишени, они тормозятся другими электронами, составляющими оболочки ее ядер. Движущийся с ускорением или замедлением заряд излучает — это явление будет упомянуто еще много раз. Энергия квантов такого электромагнитного излучения — десятки — сотни килоэлектронвольт (электронвольт — единица энергии в ядерной физике равная той, которую приобретает электрон, ускоренный потенциалом в 1 вольт). Излучение рентгеновской трубки — направленное.

Для баллистических исследований были разработаны метод теневой фотографии, упоминавшийся в предшествующей главе, а также метод интерферометрии (рис. 2.39).

^{Рис. 2.39}

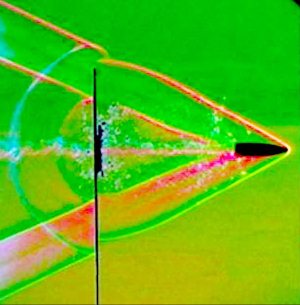

^{Слева: При пробитии тонкой преграды, ударные волны, сформированные летящей со сверхзвуковой скоростью пулей, отразились, образовав систему сферических волн. Пробив преграду, пуля сохранила сверхзвуковую скорость, сформировав новую систему конических волн. Поскольку характеристики ударных волн в воздухе хорошо изучены, по углу раствора конусной головной ударной волны на теневом снимке не составляет труда определить и скорость полета тела.}

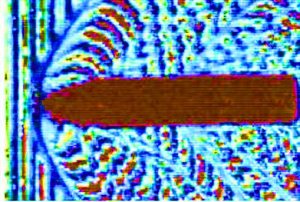

^{Справа вверху — снимок распределения плотности воздуха, возмущаемого летящим 20-мм снарядом, полученный методом интерферометрии. Интерференция (наложение) света с двумя различными длинами волн от двух поляризованных источников дает картину регулярного чередования минимумов и максимумов освещенности. Летящий снаряд сжимает воздух, меняя показатель его преломления. Измеряя расстояния между минимаксами, можно определить плотность воздуха в различных точках. По результатам подобных измерений получают распределения температур и плотностей воздуха вокруг летящего тела (справа внизу)}
