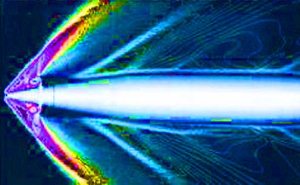

С методом теневой фотографии связана одна из историй, свидетелем которой пришлось быть автору. В институт, где я работал, прибыла комиссия из министерства. Вскоре выяснилось, что громогласные декларации «бронебойного» отдела о том, что «существенно превзойден мировой уровень по скорости снарядов», возбудили ревность других аналогичных подразделений отрасли, потребовавших разбирательства. Оказалось, что черно-белые теневые снимки, полученные при стрельбах на испытательной трассе, заменялись другими, которые фабриковал у себя на даче охочий до научной славы энтузиаст. Ударную волну он моделировал натянутыми под нужными углами нитками, а турбулентное движение воздуха — искусно сминаемой бумагой. Вначале энтузиаст отпирался, но после того, как кто-то из комиссии обнаружил на вклеенном в отчет снимке ворсинки, выступающие из нити — «во всем признался». Из этой поучительной истории те, кто вознамерился карабкаться по «извилистым тропам науки», должны сделать вывод: не стоит быть чересчур уж аккуратными. Если бы при получении злополучного снимка объектив был слегка расфокусирован — предательской улики не осталось
… Война, чья истина конкретна, требует решительности не только от солдат — в небе, на суше и в море. Часто она требует того же и от обитателей отделанных дубом кабинетов, заставляя их до крайних пределов напрягать умишко, делая выбор: гнать ли огромными сериями освоенные промышленностью боеприпасы [30] , но при этом — терять самолеты, расходовать сотни свободнопадающих бомб, которые не причинят повреждений кораблю противника или…

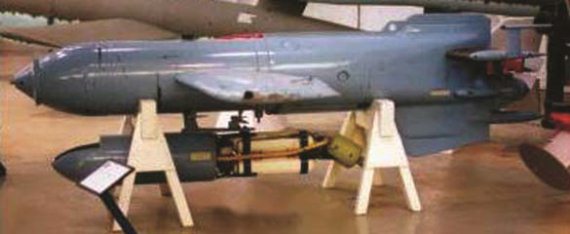

… Германское управляемое оружие заявило о себе весьма громко: осенью 1943 г. радиоуправляемыми авиабомбами были тяжело повреждены американские крейсера «Филадельфия», «Саванна», британские линкор «Уорспайт» и крейсер «Уганда», однако «венцом» явилось потопление 9 сентября 1943 г. итальянского линкора «Рома» (46000 т, 9 орудий калибром 381 мм). К тому времени Муссолини был арестован, правительство Италии договаривалось о перемирии, а итальянский флот шел на Мальту сдаваться англичанам. В 15.40 над объединением, на высоте около пяти километров, были замечены германские самолеты. Вероятность попадания в идущий 20-узловым ходом и маневрирующий корабль свободнопадающих бомб, сброшенных с такой высоты, пренебрежима, поэтому особой тревоги самолеты недавних союзников не вызвали. Однако в 15.41 в палубу линкора попала управляемая бомба SD-1400 (рис. 2.40), пробившая насквозь корпус корабля и разорвавшаяся в воде под котельными отделениями. Через 10 минут второе попадание подорвало погреба боезапаса, что оказалось фатальным для линкора. Погибли 1500 членов экипажа, в том числе — командовавший объединением адмирал.
30
На подавление одной пулеметной точки по нормативам, действовавшим во времена Второй мировой войны, выделялось 60–80 артвыстрелов, при том, что боекомплект самой массовой 122 мм гаубицы, состоявшей тогда на вооружении Красной Армии, насчитывал 80 выстрелов и по весу превосходил орудие. Но, несмотря на такое расточительство, артиллерия занимала главенствующие позиции среди средств поражения и во Второй мировой войне: на ее долю приходилась половина потерь личного состава противника.
Это был крупнейший успех: «Рома» был новым, мощным линейным кораблем, поэтому неудивительно, что после такой демонстрации развитие управляемого оружия получило приоритет.

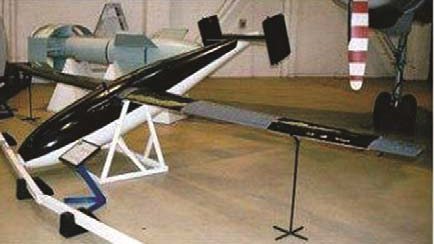

Hs-293 (рис. 2.41) иногда называют планирующими бомбами, что неверно: все модификации имели ракетные двигатели. Вес этой крылатой ракеты приближался к тонне, причем около половины приходилось на боевую часть. Системы управления были в основном радиокомандными (только модификации Hs-293С2 управлялись по проводам). Имелись отличия и в органах управления, двигателях, боевых частях. Среди последних были и «ныряющие», поражающие днище корабля. Задумка была оригинальной, но, «воплощенная в крылатый металл», оказалась столь капризной, что советские специалисты, установившие было на послевоенные ракеты КСЩ такие боевые части, впоследствии отказались от них. На германских заводах преимущественно производилась модификация Hs-293A: 1700 шт. Их применяли при высадках союзников у Анттио и Салерно, против арктических и шедших к Мальте конвоев. Конструкция Hs-293 была сочтена успешной, последовали и другие: Hs-294, Hs-295, но они «опоздали»…
… Читателям, возможно, показалось, что автору не удалось избежать унылого перечисления типов оружия, от чего он ранее зарекся.

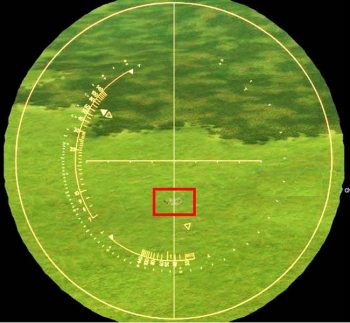

Парировать такой упрек постараюсь, рассказав о принципах наведения. Наиболее просто объяснить такие принципы управления ракетой или бомбой, как «по проводам» и «радиокомандный»: оператор с помощью пульта, снабженного тем, что в наше время называют джойстиком, старается совместить перекрестие прицела или яркое пятно горящего на хвосте снаряда трассера с целью или ее изображением (рис. 2.42). При движениях джойстика вырабатываются команды на рули снаряда и, если реакции оператора и системы выработки команд, а также способность цели к маневру складываются в благоприятную для оператора и неблагоприятную для цели комбинацию, достигается поражение.
«Проследить» удается не всегда: погодные условия ограничивают видимость, а противник «забивает» помехами приемники радиокоманд, и — самое возмутительное — палит по носителю изо всех стволов. Гораздо предпочтительнее в такой ситуации побыстрее запустить ракету или бомбу, которая будет наводиться на цель без посторонней помощи, а самому — срочно попытаться сделать встречу с несущимися в твоем направлении снарядами противника менее вероятной.
Такой «сберегающий» сценарий возможен, если система наведения относится к классу, тоже названному достаточно понятно: «выстрелил и забыл».

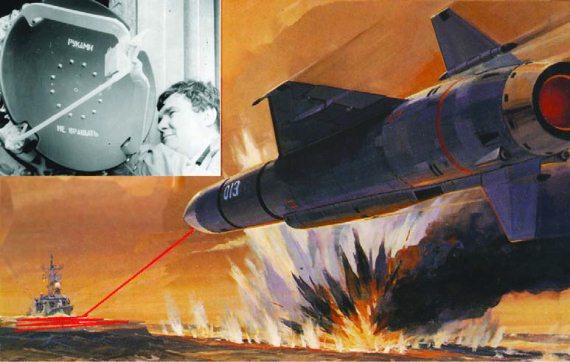

… Врезка на снимке рис. 2.43 приведена для того, чтобы читатель обратил внимание: на параболической антенне радиолокатора головки самонаведения советской противокорабельной ракеты 4К40 «Термит» — строгое предупреждение «Руками не вращать!» Читать такое смешно, потому что боевое изделие опломбировано и эта надпись никому не видна, а, если уж ракета попала на испытания и «раздета», то нужное направление антенне придают, конечно же, руками, преодолевая сопротивление ее точной механики криками «Давай!» и «нецензурными словами полового значения». Но вот в полете именно точная механика позволяет ракете обозревать («сканировать») пространство перед собой, поворачивая антенну то вправо, то влево.
При повороте антенны, поворачивается и главный лепесток [31] ее диаграммы направленности — он часто следующими импульсами «сканирует» пространство (см. «след» главного лепестка, выделенный в правой части рис. 2.43 красным цветом).
31
В пределах этого, очень узкого «лепестка» антенной излучается (и принимается) большая часть электромагнитной энергии. Диаграмма направленности описывает положение в пространстве не только главного лепестка антенны, но и многочисленных боковых лепестков, без которых невозможны излучение и прием электромагнитной энергии.
За излученным импульсом следует прием той же антенной отраженного сигнала. Понятно, что интенсивность отражения от корабля выше, чем от водной поверхности, и сигнал повышенной амплитуды головкой выделяется (селектируется). Если амплитуда селектируемого сигнала, принимаемого с какого-то из направлений, больше других — следует команда на рули, и ракета доворачивает в этом направлении, пока при сканировании сигналы с направлений, симметричных оси ракеты, начинают различаются незначительно — тогда цель находится в «равносигнальной зоне», то есть ракета летит прямо на нее…

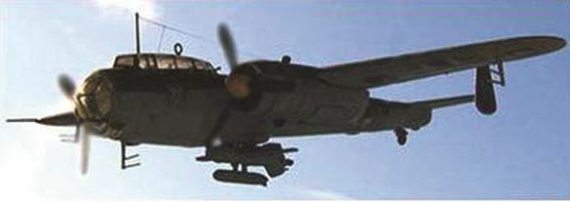

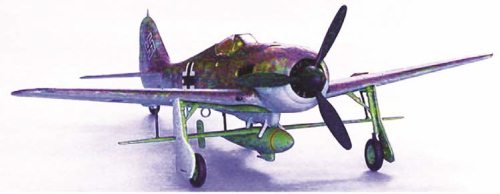

В ответ на усиление противовоздушной обороны кораблей, управляемое оружие стали рассредоточивать на большом числе самолетов — даже на истребителях сопровождения (рис. 2.44). Планирующие бомбы BY-246 были применены при атаках арктических конвоев и выделялись разнообразием систем наведения. Известны модификации F1 и F2 — радиокомандные; F3 — с инфракрасной головкой самонаведения; F4 — телевизионная; F5 — акустическая; F6 — с пассивным наведением на радиосигнал — первая в классе противорадиолокационного оружия. При ветре благоприятного направления и силы сбрасываемые с высоты 7 км бомбы могли пролететь 200 км и 75 % из них — выбрать свои цели в эллипсе 18,5x15 км. Некоторые из систем наведения BY-246 работали в ранее не использовавшихся частотных диапазонах, в которых союзники ставить помехи еще «не умели». К классу «выстрелил и забыл» принадлежали и авиабомбы L-10 и BY-143 с программным управлением, но точность их попадания оказалась неприемлемо низкой.
