Шипение снарядов

Прищепенко Александр Борисович

Так что кардинальных изменений в ход войны германское управляемое наступательное оружие не внесло. Ну а оборонительное?

В конце войны удары союзной авиации стали важным оперативно-стратегическим фактором. В ходе лишь одной крупной бомбардировочной операции союзников на немецкий город обрушивался больший груз бомб, чем суммарный вес боеголовок, упавших на Лондон и Антверпен. Величественно возвышавшиеся среди городских кварталов «Флактурмы» (рис. 2.54) олицетворяли скорее попытку поднять дух немецкого населения.

^{Рис. 2.54}

Посетители

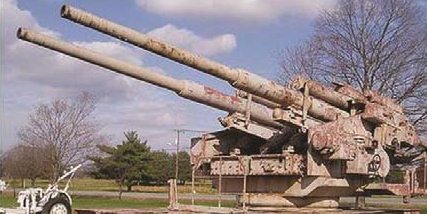

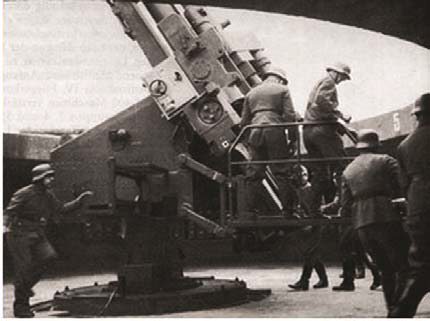

венского парка (молодые девушки, живущие в XXI веке) не смогли ответить автору, что это за строение (справа) и каково его назначение. А это «Flakturm» — аббревиатура четырех слов, которую можно перевести как «башня ПВО». На крышах подобных прочных сооружений в годы войны располагались мощные зенитные орудия, такие как спаренные 128 миллиметровые. Башни возвышались над городскими постройками, чтобы те не мешали стрельбе, которая, впрочем, нечасто приводила к поражению цели

Зенитные управляемые ракеты (ЗУР) в этих обстоятельствах казались германским военным и нацистским бонзам панацеей: они не требовали времени и бензина для обучения пилотов, а стоимость ракеты была ниже стоимости истребителя, да к тому же летящий на строй бомбардировщиков «робот» никогда не отворачивал под их сосредоточенным огнем. Но… если в начале войны группа в полсотни самолетов, направлявшаяся к городу, считалась крупной и десяток нашедших свои цели ЗУР сломал бы ее строй, сорвав прицельное бомбометание, то что могли сделать немногочисленные «роботы», когда на город шли 1200, а то и более машин?

Попасть в самолет, который может маневрировать и по курсу, и по высоте — сложнее, чем в корабль, который может изменять свое положение только на плоскости (водной поверхности). Алгоритмы сканирования пространства у ракет ПВО — более сложные, чем у противокорабельных, да и реакция на эволюции (маневры) цели должна быть более быстрой.

… Чтобы объяснить принцип работы одной из таких систем наведения — оптической — воспользуемся сувенирами, напоминающими о крайне неприятном для каждого оружейника случае — «отказе». Ракета пролетела вблизи цели, но не взорвалась и после падения на землю от нее остались (рис. 2.55) обломок носового обтекателя (из гнезд которого при ударе были выбиты линзы) и блок зеркал. Что было неисправно в несчастливой ракете — установить не удалось, так пусть хоть останки ее послужат учебным пособием…

Еще быстрее сканирует пространство радиолокатор с фазированной антенной решеткой, состоящей из множества излучающих/принимающих излучение элементов, управляя которыми, можно перемещать в пространстве диаграмму направленности. Типов систем наведения, способов обработки сигналов, алгоритмов работы — столь много, что даже простое их перечисление потребовало бы написания отдельной книги, что автор не осмелится сделать, поскольку оценивает свои познания в этой области как ничтожные. К тому же, такая книга не имела бы отношения к конвульсиям германской военной машины, потому что довели до надежной работоспособности сложные системы наведения позже.

^{Рис. 2.55}

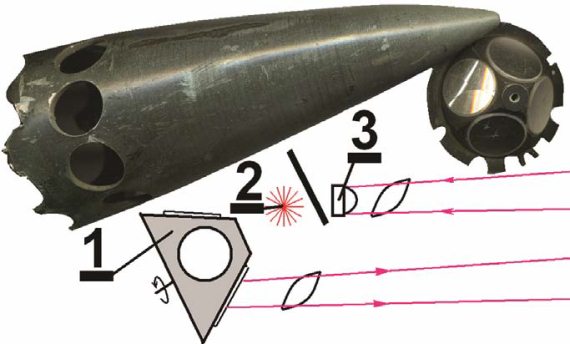

^{Головной обтекатель и блок зеркал, оставшиеся после неудачного пуска зенитной управляемой ракеты с оптической системой наведения. При наведении на цель блок зеркал 1 освещался источником света 2 и вращался, что приводило к тому, что через линзы нижней системы гнезд, под небольшими углами к оси ракеты, посылались световые импульсы (не сразу через все линзы, а только через те четыре, оптические оси которых в данный момент совпали с оптическими осями зеркал). Каждый канал был снабжен фотоэлементом 3 (вроде тех, что используются в экспонометрах фотоаппаратов, только более чувствительным и быстродействующим), измерявшим интенсивность отраженного сигнала. Ракета доворачивала в направлении того канала, в котором фиксировался отраженный целью свет. Если же после ее маневров во всех каналах отраженные сигналы исчезали или их амплитуды становились равными — ракета никуда не доворачивала, потому что «знала»: она летит прямо на цель, которая находится в равносигнальной зоне}

Боевое применение ЗУР «Райнтохтер» (рис. 2.56) состоялось

в 1945 году. Выпускались три модификации этой ракеты, различавшиеся типами двигателей и стартовыми весами (от 1,5 до 1,7 т), все — с радиокомандным управлением. По самолетам противника были запущены 82 ракеты модификации R1, из них 51 поразила цель [37] .

Менее впечатляющим было боевое применение модификации R3: из 88 ЗУР цель поразили лишь 8.

<

37

Более чем два десятилетия спустя, в ходе войны на Ближнем Востоке, на один сбитый израильский самолет приходилось от 4,4 до 8,3 выпущенных ЗУР типов С-75 и С-125.

empty-line/>

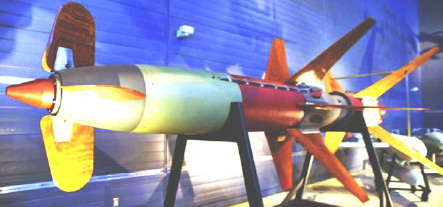

^{Рис. 2.56}

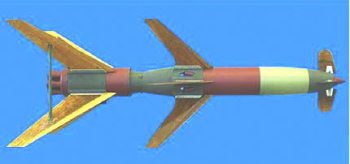

^{Зенитная управляемая ракета «Райнтохтер»: в музее, на рисунке художника и на испытаниях. Видны плоды усилий, направленных на экономию металла, — некоторые элементы конструкции выполнены из фанеры}

В эйфории от успеха «Райнтохтер», даже еще не испытанная ЗУР Hs-297 «Шметтерлинг» (рис. 2.57) была отнесена к почетнопропагандистской категории «оружия возмездия». Концепция управлявшейся радиокомандами «Шметтерлинг» предусматривала многоцелевое применение. Малогабаритная (стартовый вес — 0,5 т) ракета могла запускаться и с самолета в воздушном бою, но менее 30 % пусков были удачными. Планер не был достаточно отработан, и испытывавшие эту ЗУР после войны советские специалисты отмечали ее неустойчивый полет.

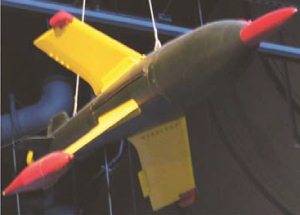

^{Рис. 2.57}

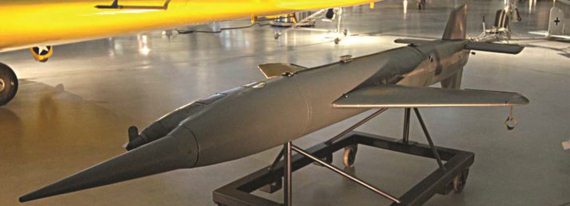

^{Зенитная управляемая ракета Hs-297 «Шметтерлинг»}

Только для воздушного боя предназначались управляемые радиокомандами ракеты: Hs-298, Руршталь Х-4 и «Лойхткэфер» (рис. 2.58). Новшеством в них являлись крылья большой стреловидности и конструкция органов управления. К концу войны было произведено лишь по нескольку экспериментальных образцов.

И для ЗУР малой дальности «Фойерлилие» (рис. 2.59) были характерны проблемы с планером, несмотря на то, что ее разработка началась еще в 1942 году и включала исследования в аэродинамической трубе. Модификации этой управляемой радиокомандами ракеты значительно отличались размерами и весами: от 130 кг до 500 кг: предусматривалось ее применение с носителей различных типов. Однако проблемы устойчивости полета этой ЗУР так и не удалось преодолеть.

^{Рис. 2.58}

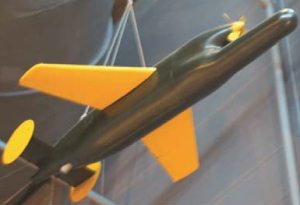

^{Радиоуправляемые ракеты воздушного боя: Хеншель Hs-298 (вверху слева), Руршталь Х4 (правее) и «Лойхткэфер» (внизу)}

Подобный отрицательный опыт был принят во внимание при разработке ЗУР «Энциан» (рис. 2.60), планер которой был уменьшенной копией прошедшего обстоятельные исследования аэродинамики и освоенного Luftschutzdienst (службой ПВО, организационно входившей в состав ВВС) ракетного самолета-перехватчика Me-163. Пусковые направляющие «Энциана» монтировались на лафете хорошо знакомого войскам 88мм зенитного орудия. Стартовый вес ЗУР — около 2 т, в том числе 0,5 т весила боевая часть. Управление — радиокомандное, но в некоторых модификациях предусматривалось и самонаведение на конечном участке траектории. Начало серийного производства «Энциана» совпало с окончанием войны.
