Подобрать соответствующие теории обмоточные данные спирали непросто. Расчет соленоидов с переменным по длине шагом намотки (а иногда — и переменного диаметра) ненадежен из-за трудности учета взаимной индуктивности витков и граничных эффектов. Так что приходится возбуждать в последовательно подбираемой по секциям обмотке электрические колебания и, измеряя их период, решать эту проблему «в лоб» (рис. 4.20).

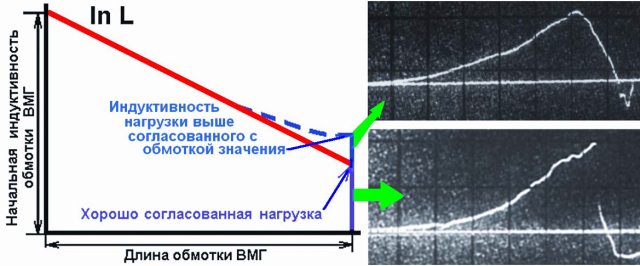

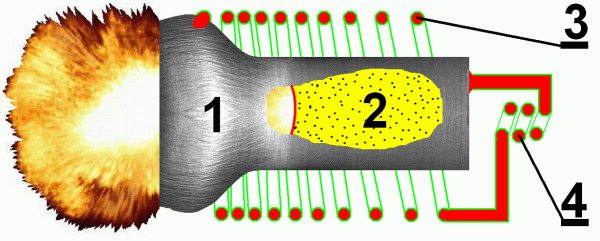

^{Рис. 4.19}

СВМГ и в самый последний момент своей работы «не должен знать», что впереди уже не осталось ни одного витка, а только нагрузка (осциллограмма справа внизу, производная тока в этот момент резко падает до нуля). Но,

когда «очень нужно», нагрузку все же меняют. На начальных стадиях работы, пока индуктивность спирали велика, это не сказывается, но в конце отклонения от выбранного закона становятся заметны и СВМГ начинает быстрее терять поток и снижать усиление (осциллограмма справа вверху)

Когда нагрузку необходимо изменить, мучительно не хочется менять что-нибудь в уже доказавшей свою эффективность, подобранной с таким трудом обмотке. Перейти на меньшую индуктивность нагрузки — не проблема, просто надо добавить к спирали одну-две секции с большими шагами намотки, продолжив зависимость рис. 4.19 до согласования с новой нагрузкой (при этом, если не требуется большее усиление, можно «отбросить» такое же число секций с наименьшими шагами намотки). Хуже (но чаще случается), если индуктивность новой нагрузки больше, чем согласованное со спиралью значение, тогда ту же зависимость придется продлевать в сторону меньших шагов и все более вероятной станет встреча с «перескоком» (рис. 4.21), транжирящим драгоценный магнитный поток.

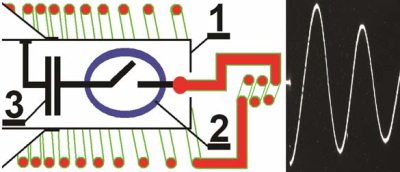

^{Рис. 4.20}

^{Схема прибора для измерения индуктивности и осциллограмма ударно-возбужденных колебаний.}

^{В металлической трубке 1 размещены два элемента: коммутатор 2 и конденсатор 3. На трубку надет конус со скользящим контактом, имитирующий расширяемую взрывом трубу СВМГ. Когда коммутатор срабатывает, возникают колебания в контуре, включающем эти два элемента и исследуемую индуктивность. Вычислить индуктивность по их периоду не составляет труда (из этого значения вычитается собственная индуктивность прибора, определенная в режиме, когда он был «закорочен»). Начав процесс измерений с нагрузки, можно изменять шаг витков секций, подбирая требуемый закон изменения индуктивности соленоида по его длине}

Но бывает и так, что нагрузка — вообще ни в какие ворота, и тогда ее согласуют, используя взрывной трансформатор (рис. 4.22). Внимательный читатель задастся вопросом, есть ли смысл подключать трансформатор к СВМГ, в котором магнитный поток только теряется: можно просто «разорвать» контур первичного тока, соединив точки разрыва с нагрузкой. Так иногда и делают, когда требуется только высокое напряжение, но если нужно существенно усилить энергию (пусть даже за счет снижения напряжения), без СВМГ не обойтись.

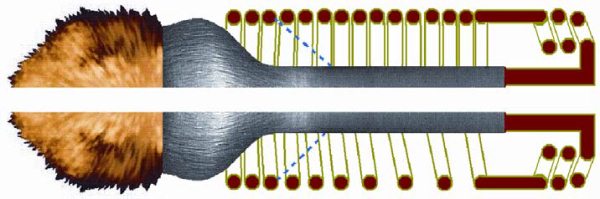

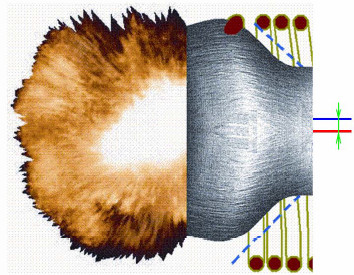

^{Рис. 4.21}

^{Несовпадение осей: обмотки (красная) и расширяющейся трубы (синяя) приведет к «перескоку»: синим пунктиром показано, как конец витка (слева вверху) будет замкнут расширяющейся трубой раньше, чем его нижняя часть, поток в которой будет потерян для дальнейшего сжатия. «Перескок» приводит к «провалу» в усилении (осциллограмма вверху справа). Но такая ситуация — еще не катастрофа. А вот если величина начального тока слишком велика, то напряжение между трубой и обмоткой, развивающееся при работе СВМГ, может превысить электропрочность изоляции проводов, пробой «отсечет» область, где сосредоточена большая часть потока, и конечное усиление тока будет просто жалким (нижняя осциллограмма)}

СВМГ с правильно подобранными намоточными данными и согласованной нагрузкой — эффективный усилитель, ведь если в имплозивном ВМГ усиление заканчиваются после того, как диаметр лайнера уменьшился в несколько раз, то отношение начальной индуктивности спирали к индуктивности нагрузки может достигать многих тысяч, а усиление тока и энергии —

до трех порядков (есть и такие схемы, где усиление практически не ограничено). По мере роста коэффициента усиления СВМГ, КПД преобразования им химической энергии ВВ в энергию токового импульса снижается, но только когда усиление приближается к тысяче, имеет смысл задуматься, что рационально увеличить для дальнейшего его повышения: габариты СВМГ или размеры источника запитки, такого, как конденсатор.

…В военной науке, конечно, существовала конкуренция, но общая обстановка была благожелательной: если конфликт интересов не просматривался, то бескорыстная помощь считалась сама собой разумеющейся. В конце 1982 года меня попросили провести опыты по «замагничиванию» объемно-детонирующего облака.

^{Рис. 4.22}

^{Схема взрывного трансформатора, допускающего согласование СВМГ с любой нагрузкой. К СВМГ, подключен коаксиал из центрального проводника 1 и цилиндра 2 из тонкой фольги. В конечной фазе цилиндрическая детонационная разводка 3, формирует в кольцевом заряде 4 сходящуюся детонационную волну. Взрывом токовый контур разрывается при продавливании фольги цилиндра 2 в пазы между ребрами изоляционной катушки 5. При этом за время в сотни наносекунд «освобождается» магнитный поток, что ведет к индуцированию на разрыве напряжения (вспомним ощущения юного Ади Сахарова!). Напряжение это, которое иногда достигает миллиона вольт, и прикладывается к нагрузке 6. Пока газы взрыва (окислы углерода и азота), сжатые до огромных (граммы на кубический сантиметр) плотностей, еще не разлетелись, они хорошо изолируют катушку 5}

…Применение вместо предложенной германскими оружейниками угольной пыли горючих жидкостей (а на первых порах — даже сжиженных газов) позволило реализовать режим объемной детонации их смесей с воздухом не в шахте с прочными стенками, а на открытом пространстве. Правда, при этом развивается давление, в десятки тысяч раз уступающее давлению детонации конденсированных ВВ, но энерговыделение — выше, поскольку окислитель для реакции берется из воздуха, да и размеры облака огромны (оцените из кинограммы рис. 4.23, насколько они превышают размеры авиабомбы) [81] .

81

Если читатель заинтересуется эффективностью таких боеприпасов, однозначно ответить ему нельзя. На близких расстояниях объемная детонация вчистую проигрывает традиционным ВВ. Например, для полутонной объемно-детонирующей бомбы радиус облака превышает два десятка метров ив 10 м от его внешней границы давление в ударной волне все еще равно лишь половине значения, характерного для взрыва равной массы тротила на 30 м, но спадает давление УВ от объемного взрыва медленнее и на расстоянии в 50 м уже превышает «тротиловое» более чем в три раза.

^{Рис. 4.23}

^{Двухтактный (диспергирование, а затем инициирование снаряжения) взрыв объемно-детонирующей авиабомбы ФАБ-5000ДС (она — слева, на врезке). Для замедления падения и придания корпусу перед подрывом положения, близкому к нормали, бомба снабжена парашютом 1. Вес жидкого снаряжения (2) — 193 кг. Диспергирует снаряжение заряд взрывчатого вещества 3. По сигналу датчика 4 подрывается диспергирующий заряд (на высоте порядка десятка метром над землей) и выбрасываются инициаторы аэрозольного облака}

После подрыва диспергирующего заряда горючее распыляется, но реакция в нем вначале не происходит и лишь по достижении облаком значительного объема и перемешивании снаряжения с воздухом инициируется детонация (слабая в сравнении с аналогичным процессом в конденсированных ВВ: бризантного (дробящего) эффекта она не обеспечивает). Такие боеприпасы называют двухтактными (взрывное диспергирование + подрыв образованного облака), во Вьетнаме их использовали для расчистки посадочных площадок для вертолетов: «выметая» растительность в радиусе нескольких десятков метров, они не оставляли воронок. Позже их применяли по живой силе и для разрушения домов — весьма чувствительных к действию ударной волны целей — а также в системах разминирования (рис. 4.24): от ударной волны срабатывают механические взрыватели мин.
