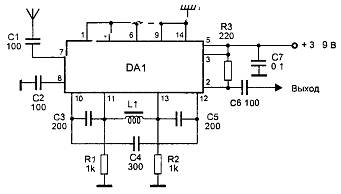

Рис. 2.60. Конвертер на специализированной микросхеме
Частоту гетеродина определяют параметры контура L1, С4. Входной сигнал поступает через конденсатор С1 на вход преобразователя частоты. На нагрузке преобразователя резисторе R3 выделяются суммарная и разностная составляющие сигнала. Частота гетеродина задается равной 40 МГц. При использовании приемника с диапазоном 88-108 МГц используется разностная частота, а суммарная —
Катушка L1 намотана на подстроечном сердечнике от магнитопровода СБ-1a и содержит 5 витков провода ПЭВ 0,3 мм, намотанных виток к витку. Микросхему DA1 можно заменить на К174ПС4 или ее аналог S042P.
Настройка конвертера сводится к установке частоты гетеродина изменением индуктивности катушки L1.
Миниатюрный конвертер на частоту 430 МГц
Данный конвертер во многом похож на предыдущий. Отличие состоит в том, что в нем применена микросхема К174ПС4, позволяющая принимать сигнал с частотой до 1 ГГц. Принципиальная схема устройства приведена на рис. 2.61.
Рис. 2.61. Схема миниатюрного конвертера
Входной сигнал с антенны поступает на катушку L1. С катушки сигнал снимается одновременно на оба входа микросхемы. Частота гетеродина устанавливается элементами C1, С2, СЗ, L2. Нагрузкой преобразователя служит колебательный контур L3, С4, настроенный на частоту в диапазоне 88-108 МГц. Через конденсатор С5 преобразованный сигнал поступает на вход приемника. Конвертер имеет высокую чувствительность и малые габариты. Катушка L1 сделана из провода ПЭВ 0,8 мм длиной 30 мм. Ее конструкция и расположение приведены на рис. 2.62.
Рис. 2.62. Миниатюрный конвертер
Катушка L2 бескаркасная с внутренним диаметром 2 мм, намотана проводом ПЭВ 0,23 и содержит 6 витков. Катушка L3 намотана на корпусе подстроенного конденсатора С4 проводом ПЭВ 0,23 и содержит 10 витков с отводом от середины. Катушка L1 может быть выполнена печатным способом.
3. ТЕХНИЧЕСКИЕ СРЕДСТВА ЗАЩИТЫ ИНФОРМАЦИИ
Будь вы предпринимателем-бизнесменом, работником государственного сектора, политиком или просто частным лицом, вам должно быть интересно знать, как защитить себя от утечки конфиденциальной информации, какими средствами для этого нужно пользоваться, как выявить каналы утечки этой информации. Ответ на эти и другие вопросы по защите информации вы получите в данной главе, которая имеет четыре раздела.
В первом разделе даны описания, принципы работы и настройка детекторов радиоизлучений, с помощью которых можно обнаруживать активизированные каналы утечки информации.
Второй раздел посвящен защите телефонных линий связи и непосредственно телефонных аппаратов. Телефон — неотъемлемая часть нашей жизни, по телефонным каналам идут потоки разнообразной информации, и именно поэтому важно защищать их от использования вам во вред.
Третий раздел посвящен специальным защитным устройствам. Снижающим эффективность систем получения информации
Четвертый раздел посвящен описанию устройств, также имеющих отношение к защите информации. Это сетевые фильтры для защиты от наводок и генераторы акустического шума для контроля акустических свойств помещений.
Для разработки и осуществления мероприятий по защите вашей интеллектуальной собственности от утечки информации по техническим каналам лучше всего воспользоваться услугами квалифицированных специалистов, хорошо подготовленных в рамках данного вопроса.
3.1. Детекторы радиоизлучений
Простейший детектор радиоволн
Даже если вам нечего опасаться, но вы хотели бы выяснить, не шпионит ли кто-нибудь за вами с помощью подслушивающей аппаратуры, соберите схему, показанную на рис. 3.1. Устройство представляет собой простейший детектор радиоволн со звуковой индикацией. С его помощью можно отыскать в помещении работающий микропередатчик. Детектор радиоволн чувствителен к частотам вплоть до 500 МГц. Настраивать детектор при поиске работающих передатчиков можно путем изменения длины телескопической приемной антенны.
Рис. 3.1. Простейший детектор поля
Телескопическая приемная антенна воспринимает высокочастотные электромагнитные колебания в диапазоне до 500 МГц, которые затем детектируются диодом VD1 типа Д9Б. Высокочастотная составляющая сигнала отфильтровывается дросселем L1 и конденсатором С1.
Низкочастотный сигнал поступает через резистор R1 на базу транзистора VT1 типа КТ315, что приводит к открыванию последнего и, как следствие, к открыванию транзистора VT2 типа КТ361. При этом на резисторе R4 появляется положительное напряжение, близкое к напряжению питания, которое воспринимается логическим элементом DD1.1 микросхемы DD1 типа К561ЛА7 как уровень логической единицы. При этом включается генератор импульсов на элементах DD1.1, DDI.2, R5 и СЗ. С его выхода импульсы с частотой 2 кГц поступают на вход буферного каскада на элементах DD1.3, DD1.4. Нагрузкой этого каскада служит звуковой пьезокерамический преобразователь ZQ1 типа ЗП-1, который преобразует электрические колебания частотой 2 кГц в акустические. С целью увеличения громкости звучания преобразователь ZQ1 включен между входом и выходом элемента DD1.4 микросхемы DD1. Питается, детектор от источника тока напряжением 9 В через параметрический стабилизатор на элементах VD2, R6.
В детекторе используются резисторы типа МЛТ-0,125. Диод VD1 можно заменить на ГД507 или любой германиевый высокочастотный.
Транзисторы VT1 и VT2 могут быть заменены на КТ3102 и КТ3107 соответственно. Стабилитрон VD2 может быть любым с напряжением стабилизации 4,7–7,0 В. Пьезокерамический преобразователь ZQ1 можно заменить на ЗП-22.
Настраивать детектор лучше всего с использованием высокочастотного генератора. Подключите к выходу генератора изолированный провод — антенну, и параллельно ему расположите антенну детектора.
Таким образом вы слабо свяжете детектор с генератором. Исследуйте весь радиодиапазон, начиная с частоты 500 кГц и до точки, где детектор перестанет воспринимать радиоволны. Заметьте, как с изменением частоты изменяется чувствительность детектора.
Детектор поля со звуковой сигнализацией и регулировкой чувствительности

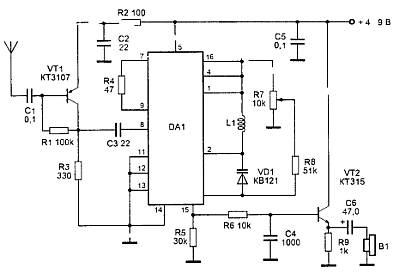

От предыдущего данное устройство отличается более высокой чувствительностью и возможностью регулировки чувствительности. Это устройство одновременно и сложнее вышеописанного. Принципиальная схема детектора приведена на рис. 3.2.
