"Шпионские штучки" и устройства для защиты объектов и информации
Шрифт:

Рис. 1.7. Схема оперативного применения скрытого радиомикрофона и магнитофона

Такая схема позволяет агенту записать на магнитофон и передать на приемное устройство нужную информацию Еще более интересной является схема оперативного применения радиомикрофона, реализованная в изделии SIPE-PS. Это комплект, состоящий из бесшумного пистолета с прицельным расстоянием 25

м и радиомикрофона-стрелы. Он предназначен для установки радиомикрофона в местах, физический доступ к которым невозможен. Радиомикрофон в виде наконечника стрелы в ударопрочном исполнении надежно прикрепляется к поверхностям из любого материала — металла, дерева, бетона, пластмассы и т. д. Тактика применения его следующая: стрела отстреливается через, например, открытую форточку и прикрепляется к стене. В реальных условиях города дальность действия радиомикрофона не превышает 50 м, и это обстоятельство снижает оперативную ценность системы.

Аналогичный комплект фирмы CCS включает арбалет и несколько стрел-дротиков. Это модель STG 4301. Микрофон обеспечивает контроль разговора в радиусе до 10 м, а передатчик передает сигнал на приемник, находящийся на расстоянии до 100 м.

Как уже говорилось, ограничивающим фактором является питание. Для увеличения времени функционирования стараются увеличить емкость батарей, но этот путь имеет свои пределы. В качестве примера оригинального решения этой проблемы можно привести факт обнаружения сотрудниками одной из организаций, занимающейся защитой коммерческой информации, при проверке в одном из офисов радиомикрофона, установленного в макете парусного корабля. Сам макет был заполнен элементами питания на полтора года непрерывной работы. В качестве антенны использовался такелаж модели.

Широко практикуется применение радиомикрофонов с питанием от внешних источников, в том числе от телефонной и радиосети. Уже упоминались изделия CAL-201 и CAL-205. Можно сказать об отечественном приборе ЛСТ-4, устанавливаемом в розетках электропитания, и ЛСТ-51, устанавливаемом в телефонной розетке. Оригинальной является модель HR 560 L1CHT WUD. Это радиомикрофон, встроенный в цоколь обыкновенной лампочки накаливания, с дальностью действия до 250 м.

Еще одна модель радиомикрофона, предназначенного для контроля помещений и устанавливаемого в телефонной розетке, показана на рис. 1.8. Это ЧМ радиомикрофон AD-45-3. Электропитание осуществляется от телефонной линии. Дальность до 150 м. Габариты — 22x16x12 мм, вес 210 г.

Рис. 1.8. Радиомикрофон с питанием от телефонной сети

Нельзя не сказать о радиомикрофоне SIPE МТ. Этот радиомикрофон с ЧМ передатчиком и с питанием от солнечной батареи выполнен в виде стакана для виски. Элементы солнечной батареи замаскированы орнаментом на дне стакана. Для повышения скрытности радиомикрофон имеет два режима: включен, если стакан стоит на столе, и отключен, если его поднять или изменить положение в пространстве. Дальность действия передатчика в диапазоне 130–150 МГц составляет 100 м.

Аналогичный прибор фирмы CCS модели STG 4104 выполнен в виде керамической пепельницы, что следует признать наиболее удачным примером маскировки, хотя применение батарей, скрытых в покрытом войлоком дне пепельницы, и ограничивает время его непрерывной работы. Встроенный ртутный выключатель отключает передатчик, если пепельницу перевернуть. Применение батарей, а также более солидный вес пепельницы позволили увеличить радиус действия прибора до 600

м. Передатчик работает на частоте 130–150 МГц.

Одним из перспективных направлений увеличения скрытности и времени эффективного использования является применение дистанционного включения. Примерами являются изделия TRM-1530 и TRM-1532. Это радиомикрофоны с питанием от батарей, габаритами 87x54x70 мм, весом около 100 г, с ЧМ передатчиком диапазона 380–400 МГц или 100–150 МГц и дальностью до 300 м. Дистанционное включение-выключение позволяет довести время эффективной работы изделия до 1 года при времени непрерывной работы 280–300 часов. Подобная аппаратура, но несколько больших габаритов, начинает поступать в продажу и от отечественных производителей.

Очень перспективным является применение радиомикрофонов с активацией от звука — музыки, речи и т. д. Такова модель STG-4001. Включение устройства происходит от звука, выключение — автоматически через 5 секунд после исчезновения звука. Применение функции включения по голосу позволило довести время эффективной работы до 300 часов. Прибор имеет очень приемлемые размеры — 20x38x12 мм, вес с батареями 18 г, обеспечивает дальность до 500 м, частоты — 130–150 МГц. Следует подчеркнуть, что такого рода радиомикрофоны довольно трудно обнаружить.

В сложных случаях возможно построение системы передатчиков. Например, при движении объекта по пути следования заранее размещаются радиомикрофоны, работающие на разных частотах. Наблюдение ведется при помощи многоканального приемника. Возможно построение схемы с использованием передатчика-ретранслятора. Мощность радиомикрофона делается очень небольшой (для увеличения времени работы и повышения скрытности), а на небольшом расстоянии, например, в соседнем помещении, устанавливается передатчик-ретранслятор, габариты и мощность которого подвергаются гораздо меньшим ограничениям.

Как уже говорилось выше, дальность действия радиопередатчиков определяется в существенной степени качествами радиоприемных устройств, прежде всего, чувствительностью. В качестве приемников часто используют бытовые радиоприемные устройства. В этом случае предпочтительным является применение магнитол, т. к. появляется возможность одновременного ведения записи. К недостаткам таких устройств относятся низкая чувствительность и возможность настройки посторонних лиц на частоту передатчика. Частично эти недостатки можно устранить перестройкой частотного диапазона, в том числе с помощью конверторов, а также переналадкой усилителей для повышения чувствительности. Достоинством таких систем является низкая стоимость, а также то, что они не вызывают подозрений. Но все же предпочтительным следует считать применение специальных приемных устройств.

Технические данные некоторых приемников, предназначенных для работы с радиомикрофонами, приведены в табл. 1.2.

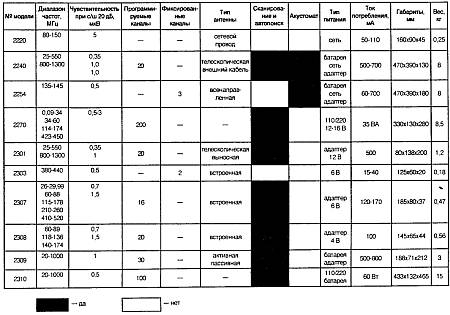

Таблица 1.2.Технические данные приемников, предназначенных для работы с радиомикрофона.

В качестве примера одного из таких устройств на рис. 1.9 изображен портативный приемник АД-17-2. Диапазон частот составляет 360–400 МГц. Приемник осуществляет автоматическое сканирование и захват сигнала передатчика Автоматическая подстройка частоты осуществляется в режиме приема. Применяется АРУ промежуточной частоты и АРУ сигнала низкой частоты. Чувствительность — не хуже 2 мкВ. Электропитание 6-10 В от элементов типа АА. Сопротивление антенного входа — 50 Ом Потребление — 30 мА. Амплитуда сигнала на низкочастотном выходе 0,5 В. Габариты — 147x70x38 мм
