"Шпионские штучки" и устройства для защиты объектов и информации

Коллектив авторов

Технические данные радиомикрофонов находятся в следующих пределах:

вес………………………….. от 5 до 350 г.

габариты…………………. от 1 см ³до 8 дм ³

частотный диапазон… от 27 до 900 МГц

мощность………………… от 0,2 до 500 мВт

дальность без ретранслятора.. от 10 до 1500 м

время непрерывной работы… от нескольких часов до нескольких лет.

Более подробные данные по конкретным моделям приведены в табл. 1.1.

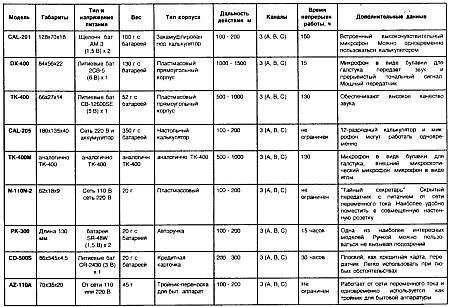

Таблица 1.1.Технические данные радиомикрофонов промышленного изготовления

Как

видно изданной таблицы, дальность действия, габариты и время непрерывной работы находятся в очень тесной зависимости друг от друга. В самом деле, для увеличения дальности необходимо прежде всего поднять мощность, одновременно возрастает ток, потребляемый от источника питания, который быстрее расходует свой ресурс, а значит, сокращается время непрерывной работы. Чтобы увеличить это время, увеличивают емкость батарей питания, но это увеличивает габариты радиомикрофона. Можно увеличить длительность работы передатчика введением в его состав устройства дистанционного управления (включение-выключение), однако это также увеличивает габариты. Кроме того, нужно иметь в виду, что увеличение мощности передатчика облегчает возможность его обнаружения.

Наличие такого большого количества моделей радиомикрофонов объясняется тем, что в различных ситуациях требуется определенная модель.

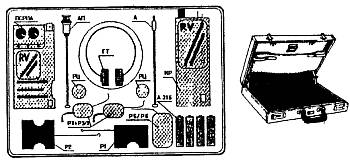

Очень часто подобные изделия предлагаются комплектами. На рис. 1.2 приведен один из таких комплектов — AD-17.

Это профессиональный комплект различных радиомикрофонов с автоматическим приемником и индикатором излучений. Диапазон частот 350–450 МГц. Комплект размещается в портфеле.

Рис. 1.2. Комплект акустического контроля АД-17(США)

Состав комплекта:

— Портфель.

— Индикатор излучений.

— Приемник сигналов.

— Антенна приемника.

— Антенна индикатора.

— Головные телефоны.

— Радиомикрофон Р1 и Р2.

— Радиомикрофон РЗ

— Радиомикрофон Р5 (Р6).

— Элементы питания.

— Шнур записи.

Комплект дополняется антеннами "волновой канал" или "бабочка".

Из рисунка видно, что в состав входят несколько видов радиомикрофонов. Они отличаются мощностью передатчика: радиомикрофон Р2 имеет мощность излучения 15 мВт и дальность действия до 300 м, габариты — 58x51x15 мм, а РЗ, например, мощность 3 мВт, дальность действия до 150 м и, соответственно, меньшие габариты — 33x27x7 мм.

На рис. 1.3 изображен радиомикрофон РЗ. Это радиомикрофон со встроенным микрофоном и проводниками для подключения внешнего электропитания 1,5 В Включение радиопередатчика производится в момент подсоединения внешнего электропитании. Корпус пластиковый, антенна гибкая. Несущая частота в диапазоне 350–450 МГц. Мощность излучения 3 мВт. Дальность действия до 150 м. Габариты 33x27x7 мм.

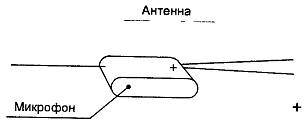

Рис. 1.3. Радиомикрофон

РЗ из комплекта АД-17

Распространенным явлением является маскировка радиомикрофонов под какие-то устройства двойного назначения: зажигалки, калькуляторы, часы и т. д. В качестве примера на рис. 1.4 изображен радиомикрофон в виде авторучки.

Красивая шариковая авторучка может работать как радиомикрофон с дальностью до 200 м (рис. 1.4). Встроенный микрофон обеспечивает высококачественный акустический контроль. Электропитание от часовых батареек, непрерывно до 15 ч. Частоты фиксированные (канал А или В) в диапазоне 350–450 МГц. Габариты длина 130 мм, диаметр 14 мм, вес 20 г.

Рис. 1.4. Радиомикрофон в виде авторучки

Интересными являются изделия CAL-201 и CAL-205, замаскированные под калькуляторы, с питанием от сети. Это позволяет заодно решить и проблему питания, т. к. встроенные аккумуляторы имеют возможность зарядки от сети. Существуют модели, выполненные в виде заколки или зажима для галстука, наручных часов и др., подключаемые к передатчику или магнитофону, в зависимости от цели операции. На рис. 1.5 приведены примеры таких моделей.

Рис. 1.5. Замаскированные миниатюрные микрофоны

Высокочувствительные миниатюрные микрофоны в авторучке, наручных часах, в значке и др. позволяют записать важную беседу в шумном месте. Электропитание от часовой батарейки обеспечивает непрерывную работу «строенного усилителя в течении нескольких месяцев. С помощью миниатюрного микрофона с усилителем удобно контролировать помещения, например, через имеющиеся вентиляционные отверстия. К проводу, выходящему от такого микрофона в соседнее помещение, подключается либо радиопередатчик, либо магнитофон.

Дли записи разработаны и широко представлены в продаже специальные магнитофоны. На рис. 1.6 изображена одна из моделей — профессиональный микрокассетный магнитофон с автореверсом и системой VOX (системой включения по голосу). Кроме того, эта модель оборудована встроенным микрофоном и счетчиком ленты и имеет две скорости записи. В полный комплект входит пульт дистанционного управления (ДУ), адаптер для электропитания от сети, наушники, микрокассета МС-60, чехол. Габариты 73x52x20 мм, вес 90 г.

Рис. 1.6. Микрокассетный магнитофон OLYMPUS L-400

Одна из возможных схем применения скрытого радиомикрофона и магнитофона изображена на рис. 1.7. Подобный "джентльменский набор" включает в себя микрофон с булавкой, телефон с ушным креплением, кнопку включения передатчика, а также разъемы для подключения к различным радиостанциям и магнитофонам. Вес — 55 г.
