Технические характеристики некоторых из таких устройств приведены в табл.1.4.

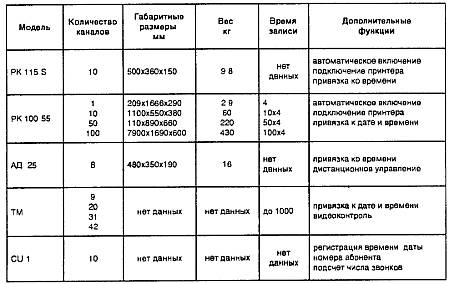

Таблица 1.4.Технические характеристики записывающих устройств
Телефонные радиоретрансляторы чрезвычайно популярны и представляют собой радиоудлинители для

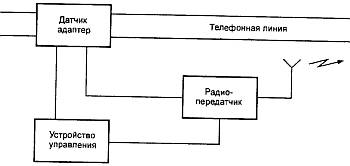

Рис. 1.15. Структурная схема телефонного радиоретранслятора
Большинство телефонных закладок автоматически включаются при поднятии телефонной трубки и передают информацию на пункт перехвата и записи. Источником питания для радиопередатчика является, как правило, напряжение телефонной сети. Так как в данном случае не требуется ни батареек, ни встроенного микрофона, размеры ретранслятора могут быть очень небольшими. Недостатком подобных устройств является то, что они могут быть обнаружены по радиоизлучению. На рис. 1.16 и 1.17 показаны примеры подобных устройств.
Рис. 1.16. Компактный телефонный радиоретранслятор
Рис. 1.17. Телефонный радиоретранслятор замаскированный под телефонную розетку
Малогабаритный кварцевый передатчик AD-31 предназначен для контроля телефонной линии. Дальность дейcтвия — до 300 м и более. Диапазон частот — 350–450 МГц. Имеет каналы А, В или С. Включается в разрыв телефонной линии. Габариты — 18x38x10 мм, вес — 15 г.
Компактный ЧМ передатчик FD-45-4 для контроля телефонной линии. Закамуфлирован в телефонную розетку. Дальность действия до 150 м. Габаритные размеры 22x16x12 мм. Вес — 210 г.
Чтобы уменьшить возможность обнаружения радиоизлучения, применяют тот же способ, что и в случае с радиомикрофоном — уменьшают мощность излучения передатчика, установленного на телефонной линии. А в безопасном месте устанавливают более мощный ретранслятор, переизлучающий сигнал на другой частоте и в зашифрованном виде.
Следует учесть, что нельзя исключать возможность применения радиопередатчиков, использующих псевдошумовые сигналы и (или) работающих "под шумами". В этом случае обнаружение радиозакладок еще более усложняется.
Для маскировки телефонные радиоретрансляторы выпускаются в виде конденсаторов, фильтров, реле и других стандартных узлов и элементов, входящих в состав телефонной аппаратуры.
Существуют ретрансляторы, выполненные в виде микрофона телефонной трубки (например, модель CRISTAL фирмы Siре). Подобные изделия весьма легко и быстро можно установить в интересующий телефонный аппарат.
Здесь нельзя не сказать, что очень часто не требуется проделывать даже и такие простые операции. Очень распространены телефонные аппараты с кнопочным номеронабиранием типа ТА-Т, ТА-12. Благодаря особенностям
Еще более просто подслушать разговор, если используется телефон с радиоудлинителем, представляющим собой две радиостанции: одна смонтирована в трубке, другая в самом телефонном аппарате. В этом случае нужно только настроить приемник на требуемую частоту. Для подобных целей выпускаются и специальные разведывательные приемники. Например, приемник "Минипорт" фирмы "Роде и Шварц" с диапазоном частот 20-1000 МГц. Этот приемник имеет небольшие габариты (188x71x212), универсальное питание и встроенный процессор. Запоминающее устройство может хранить в памяти до 30 значений частот и осуществлять сканирование в заданном диапазоне с переменным шагом.
Сотовой называется система связи, состоящая из некоторого количества ячеек, которые, связываясь между собой, образуют сеть, или соты. Каждая ячейка может работать с определенным количеством абонентов одновременно. Сотовые сети имеют возможность наращивания, а также могут стыковаться друг с другом. Радиус действия базовой сотовой станции составляет 5-15 км, а перехват сообщений в атом случае, может проводиться на расстоянии до 50 км. В качестве примера реализации подобной системы можно привести саговые системы наблюдение Cellmate-10В и Cellscan.
Cellmate-10B контролирует одновременно до 10 телефонных номеров, т. е. одну ячейку сотовой связи. Имеется возможность программируемого перебора ячеек. Нужный разговор может определяться по голосу абонента или по содержанию разговора. Перехваченные однажды номера при желании переводятся программой в особый режим наблюдения. Встроенное запоминающее устройство запоминает последние параметры настройки. Запись начинается автоматически, когда объект наблюдения начинает пользоваться телефоном. Информация о номерах телефонов, параметрах настройки, идентификации по голосу считывается с цветного жидкокристаллического дисплея, так же определяются коды доступа.
Система Cellscan, аналогична по функциям Cellmate-10B и также размещается в атташе-кейсе. Утверждается, что количество программируемых номеров не ограничено. В режиме сканирования на дисплей выводится информация о 895 каналах. Наблюдается вся телефонная система, и выбираются каналы, по которым происходят звонки. С помощью комплекта сотовых карт определяется район, в котором происходит подозрительный разговор, идентифицированный сканером по содержанию или голосу. Можно отключить каналы, которые вы не хотите осуществлять перехват. Используется доработанный сотовый телефон OKI, который может применяться и в качестве обычного сотового телефона. Вес системы — 9 кг.
Современные системы сотовой связи могут использовать различные системы кодирования и (или) перестройку частоты по случайному закону. Существуют и специальные комплекты радиоперехвата с возможностью анализа зашифрованных сообщений, например. Sigint/Comint Spektra фирмы Hollandes Signal, но подобная аппаратура очень дорога. В России разработаны и предлагаются программно-аппаратные системы перехвата пейджинговых сообщений. В состав подобной системы входят доработанный сканер (AR-З000A, IC-7100 и др.), устройство преобразования, компьютер и специальное программное обеспечение. Система позволяет осуществлять прием и декодирование текстовых и цифровых сообщений, передаваемых в системе радиопейджинговой связи и сохранять все принятые сообщения (с датой и временем передачи) на жестком диске персонального компьютера.
