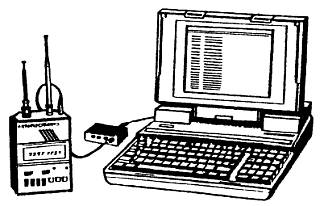

При этом может производиться фильтрация потока сообщений, выделение данных, адресованных конкретным абонентам. На рис. 1.18 представлен пример реализации подобного устройства.
Рис. 1.18. Программно-аппаратный комплекс перехвата пейдженговых сообщений
Перехват факс-сообщений принципиально не отличается от
В заключение приведем пример организации прослушивания Агенством национальной безопасности США, имеющим в 6 раз больше служащих, чем ЦРУ. Четыре тысячи сто двадцать мощных центров прослушивания на базах в Германии, Турции, Японии и т. д., а также на кораблях, подводных лодках, самолетах и спутниках собирают и анализируют почти всю информацию, передаваемую электронным способом, включая излучения систем сигнализации автомобилей, квартир и т. д.

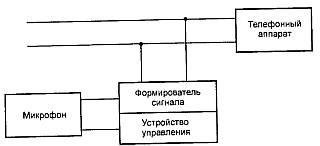

Схема устройства, предназначенного для прослушивания помещений с использованием телефонной линии, приведена на рис. 1.19.
Рис. 1.19. Схема прослушивания помещений по телефонной лини
Как видно из рисунка, телефонная линия используется не только для передачи телефонных сообщений, но и для прослушивания помещения. Чтобы включить подобное устройство, нужно набрать номер абонента. Первые два гулка "проглатываются" устройством, т. е. телефон не звонит. После этого необходимо положить трубку и через определенное время (30–60 секунд) позвонить снова. Только после этого система включается в режим прослушивания.

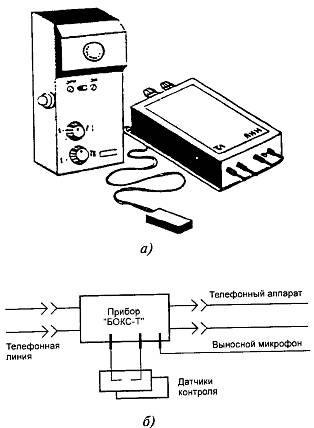

Подобным образом работают, например, устройства ST-01 ELSY, UM103. Цена таких устройств от 15 (отечественные) до 250 $ (зарубежные). В качестве примера одного из таких устройств на рис. 1.20 изображено устройство БОКС-Т. Это устройство позволяет контролировать помещение из любой точки земного шара но телефону.
Рис. 1.20. Внешний вид (а) и схема подключения (б) устройства "Бокс-Т"
Для этого достаточно набрать номер телефона, где уже установлен прибор "Бокс-Т", И произвести включение микрофона. Для выключения достаточно положить телефонную трубку. Модель TS-20-1 позволяет дополнительно контретировать подключенные к ней датчики охранной сигнализации, модель TS-10-T2 включается с помощью блока вызова. Электропитание всех моделей осуществляется от телефонной линии с напряжением 60 В. Блок вылова модели Т520-Т2 питается напряжением 9 В от батареи типа "Крона".
Необходимо иметь в виду, что существуют так называемые "беззаходовые" системы передачи акустической информации по телефонным линиям, позволяющие прослушивать помещения без установки какого-либо дополнительного

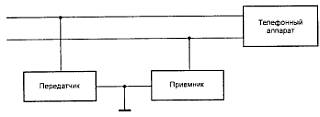

Второй вариант "беззаходовой" системы связан с реализацией эффекта "навязывания". Колебания частотой от 150 кГц и выше подаются на один провод телефонной линии, ко второму проводу подсоединяется приемник. Земля передатчика и приемника соединены между собой или с общей землей, например, водопроводной сетью (рис. 1.21).
Рис. 1.21. Схема прослушивания на эффекте "навязывания"
Через элементы схемы телефонного аппарата высокочастотные колебания поступают на микрофон, даже если он отключен от сети, и модулируются речью. Детектор приемника выделяет речевую информацию. Из-за существенного затухания ВЧ сигнала в двухпроводной линии дальность также не превышает нескольких десятков метров (без ретранслятора).
1.4. Специальные устройства прослушивания
Обычные микрофоны способны регистрировать человеческую речь на расстоянии, не превышающем нескольких десятков метров. Для увеличения дистанции, на которой можно производить прослушивание, практикуют применение направленного микрофона.
Другими словами, это устройство собирает звуки только с одного направления, т. е. обладает узкой диаграммой направленности. Такие устройства широко применяются не только в разведке, но и журналистами, охотниками, спасателями и т. д.
Можно выделить два основных типа направленных микрофонов:
— с параболическим отражателем;
— резонансный микрофон.
Микрофон с параболическим отражателем
В микрофоне с параболическим отражателем собственно микрофон расположен в фокусе параболического отражателя звука.
Направленный параболический микрофон с усилителем AD-9 концентрирует идущие звуки и усиливает их. Прост в обращении и настройке. В комплект входит микрофон, усилитель, кабель и головные телефоны. Электропитание — от батареи 9 В.
Выпускаются несколько моделей. Общим в конструкции всех этих микрофонов является наличие рукоятки пистолетного типа, параболического отражателя диаметром около 40 см и усилителя. Диапазон воспринимаемых частот составляет от 100–250 Гц до 15–18 кГц. Все микрофоны имеют автономное питание и имеют разъемы для подключения к магнитофону. Острая "игольчатая" диаграмма направленности позволяет при отсутствии помех контролировать человеческую речь на расстоянии до 1200 м. В реальных условиях (в условиях города) можно рассчитывать на дальность до 100 м.
