Во-вторых, схемотехническое решение высокочастотного генератора может быть основано на использовании кварцевого резонатора в качестве последовательного резонансного контура. В таких генераторах, часто называемых генераторами последовательного резонанса, кварцевый резонатор включается в цепь положительной обратной связи, а его эквивалентное сопротивление имеет активный характер.
В-третьих, кварцевый резонатор может быть подключен параллельно резонансному контуру генератора. В таких схемах, часто называемых схемами с затягиванием, образуется система из двух взаимно связанных контуров. Одним из этих контуров является кварцевый резонатор, который должен работать на частоте параллельного резонатора. Следует признать, что схемотехнические решения, основанные на схемах с затягиванием, применяются сравнительно редко.
Некоторые специалисты выделяют в отдельную
При разработке малогабаритных транзисторных радиопередающих устройств широкое распространение получили схемотехнические решения высокочастотных генераторов первых двух групп, то есть осцилляторных генераторов и генераторов последовательного резонанса. Необходимо отметить, что в специализированной литературе и в сети Интернет можно найти большое количество конструкций, которые представляют собой модификации указанных генераторов, а их схемы лишь на первый взгляд имеют принципиально значимые отличия от основополагающих схемотехнических решений. В данном разделе будут рассмотрены особенности работы генераторов с кварцевой стабилизацией частоты, основу которых составляют лишь наиболее часто применяемые схемотехнические решения.
Трехточечные кварцевые генераторы
Среди радиолюбителей, занимающихся конструированием миниатюрных транзисторных радиопередатчиков и радиомикрофонов весьма популярны схемотехнические решения кварцевых ВЧ-генераторов с трехточечным включением резонансного контура. В таких генераторах, как и в трехточечных LC-генераторах, подключение резонансного контура к активному элементу осуществляется в трех точках. При этом, в зависимости от схемы включения по переменному току транзистора активного элемента кварцевого трехточечного генератора возможны три основных варианта включения как индуктивной, так и емкостной трехточек: по схеме с общей базой, по схеме с общим эмиттером и по схеме с общим коллектором.
Кварцевый резонатор используется в трехточечных генераторах в качестве элемента с индуктивным характером реактивного сопротивления. Поэтому при выборе схемы генератора с емкостным делителем в цепи обратной связи (емкостная трехточка) можно добиться выполнения условий самовозбуждения без использования катушки индуктивности.
В настоящее время в миниатюрных транзисторных передатчиках чаще всего используются три типа трехточечных кварцевых генераторов, выполненных с использованием емкостного делителя в цепи ПОС. Главное отличие этих схемотехнических решений, называемых по именам их изобретателей, заключается в способе включения транзистора активного элемента по переменному току. В емкостной трехточке по схеме Пирса транзистор включен по схеме с общим эмиттером, в емкостной трехточке по схеме Колпитца – с общим коллектором, а в емкостной трехточке по схеме Клаппа – с общей базой. Упрощенные принципиальные схемы трехточечных кварцевых генераторов указанных типов приведены на рис. 3.13.

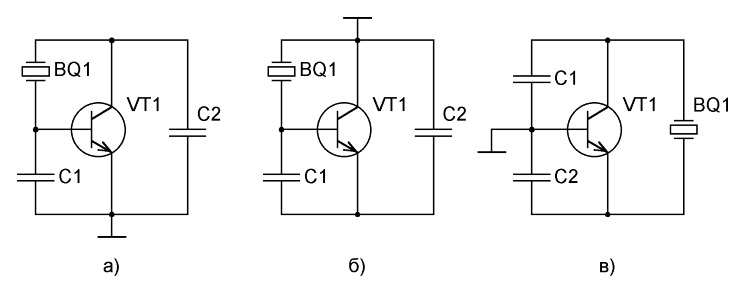

Рис. 3.13. Упрощенные принципиальные схемы кварцевых емкостных трехточек по схеме Пирса (а), по схеме Колпитца (б) и по схеме Клаппа (в)
Весьма интересным представляется схемотехническое решение емкостной трехточки с включением кварцевого резонатора между базой и коллектором транзистора активного элемента (рис. 3.13а). Его впервые предложил американский изобретатель Джордж Пирс (Pierce), поэтому часто такая схема генератора называется схемой Пирса. Принципиальная схема высокочастотного кварцевого генератора по схеме Пирса, выполненного на биполярном транзисторе, включенном по схеме с общим эмиттером, приведена на рис. 3.14. Частота генерируемого сигнала составляет 1 МГц.

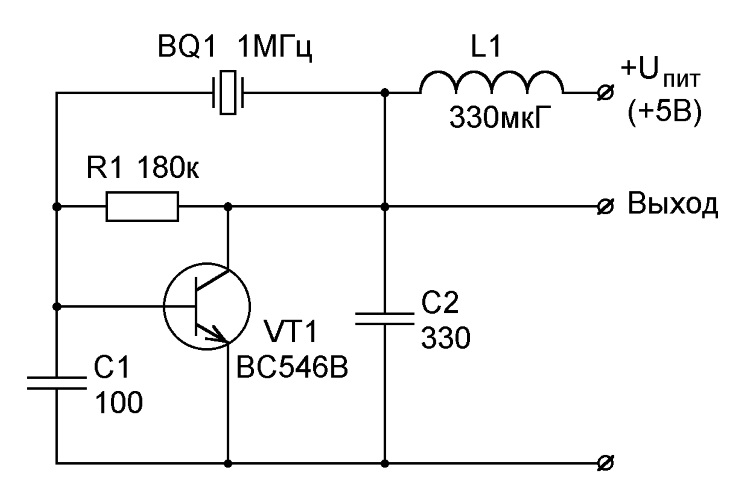

Рис. 3.14. Принципиальная схема трехточечного кварцевого генератора по схеме Пирса с частотой 1 МГц
В рассматриваемой схеме активный элемент выполнен на биполярном транзисторе VT1, который по переменному току включен
При изменении параметров конденсаторов С1 и С2 в данном генераторе можно использовать кварцевые резонаторы с большей частотой. Например, для частот от 10 МГц до 30 МГц емкость этих конденсаторов должна составлять 27 пФ. Соответственно следует уменьшить и индуктивность дроссельной катушки L1.
Отличительной особенностью кварцевых генераторов, выполненных по схеме Пирса, является сравнительно высокая стабильность частоты генерируемого высокочастотного сигнала, поскольку на добротность кварцевого резонатора параметры подключаемых к нему элементов практически не оказывают заметного влияния. В то же время амплитуда выходного сигнала в значительной мере зависит от стабильности положения рабочей точки транзистора. Поэтому нередко используются схемотехнические решения, в которых для стабилизации положения рабочей точки транзистора активного элемента применена и так называемая классическая мостовая схема.
Принципиальная схема высокочастотного кварцевого генератора по схеме Пирса с использованием классической схемы стабилизации положения рабочей точки транзистора, приведена на рис. 3.15. В данном случае частота генерируемого сигнала может составлять от 1 МГц до 3 МГц.

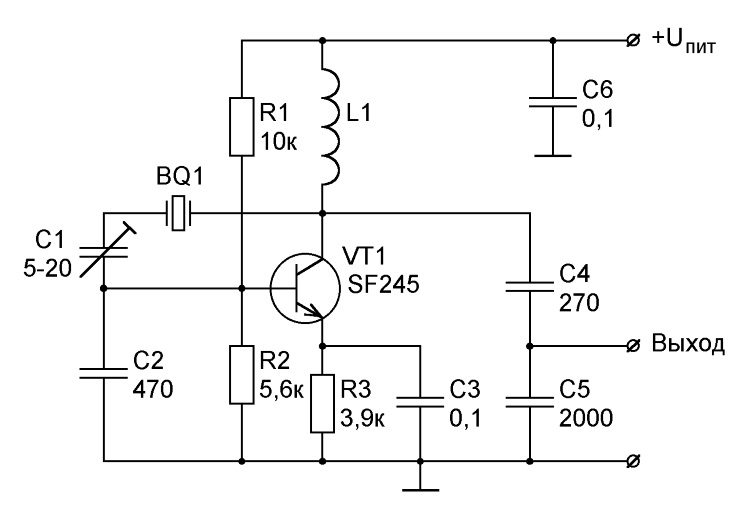

Рис. 3.15. Принципиальная схема кварцевого трехточечного генератора по схеме Пирса с частотой от 1 МГц до 3 МГц
Как и в рассмотренной ранее схеме активный элемент генератора выполнен на биполярном транзисторе VT1, который по переменному току включен по схеме с общим эмиттером. Однако в данной схеме положение рабочей точки транзистора VT1 определяется соотношением величин сопротивлений резисторов R1 и R2, образующих делитель напряжения в цепи базы транзистора. В состав мостовой схемы стабилизации положения рабочей точки в данном случае помимо резисторов R1 и R2 входит резистор R3, включенный в цепи эмиттера транзистора VT1. По высокой частоте резистор R3 образует цепь положительной обратной связи, глубина которой уменьшается подключением конденсатора С3. Таким образом, стабилизация положения рабочей точки обеспечивается использованием цепи отрицательной обратной связи по току за счет подключения резистора R3 и конденсатора С3 в цепь эмиттера транзистора VT1. Более подробно принцип действия такой цепи ООС был рассмотрен в соответствующем разделе одной из предыдущих глав.
Для того, чтобы каскад начал работать в режиме генерации колебаний, необходимо обеспечить сдвиг фазы между выходом и входом активного элемента на 180°. Выполнение этого условия обеспечивается соответствующим включением конденсаторов С2, С4 и С5. Емкости конденсаторов С2 и С4 следует выбирать максимально возможными, однако их величины ограничены возможностями транзистора VT1 по обеспечению самовозбуждения каскада. Поэтому в данной конструкции рекомендуется применять транзистор с максимальным усилением по току. Напомним, что рассматриваемое схемотехническое решение основано на использовании индуктивной составляющей комплексного сопротивления кварцевого резонатора BQ1, который работает в режиме, близком к режиму параллельного резонанса. Резонансную частоту в незначительных пределах можно регулировать с помощью подстроечного конденсатора С1, который включен последовательно с кварцевым резонатором BQ1.
На конденсаторах С4 и С5 собран емкостной делитель, с которого снимается выходной сигнал. Входное комплексное сопротивление активного элемента генератора определяется величиной емкости конденсатора С2, а выходное – емкостями конденсаторов С4 и С5. Емкость конденсатора С5 сравнительно велика, поэтому его емкостным сопротивлением в данном случае можно пренебречь. Этот конденсатор обеспечивает благоприятные условия для снятия выходного сигнала с коллектора транзистора VT1.
Необходимо отметить, что в случае, если напряжение источника питания достаточно велико, высокочастотный дроссель L1 в цепи коллектора транзистора можно заменить обычным резистором.
