Шпионские штучки, или Секреты тайной радиосвязи

Адаменко М. В.

Данное схемотехническое решение практически без каких-либо изменений можно использовать при построении генератора с более высокой рабочей частотой. Например, при использовании кварцевого резонатора BQ1, имеющего частоту от 3 МГц до 10 МГц емкость конденсатора С1 должна быть уменьшена до 330 пФ, емкость конденсатора С2 – до 150 пФ, а емкость конденсатора С4 – до 1500 пФ. При использовании кварцевого резонатора BQ1, имеющего частоту от 10 МГц до 30 МГц емкость конденсатора С1 должна быть уменьшена до 180 пФ, емкость конденсатора С2 – до 47 пФ, а емкость конденсатора С4 – до 330 пФ.

Для получения более высоких значений частот сигнала используются схемотехнические решения так называемых гармониковых генераторов по схеме

Пирса, в которых частота генерации представляет собой одну из нечетных гармоник частоты кварцевого резонатора. Чаще всего это третья, пятая или седьмая гармоники. Однако рассмотрение таких схем выходит за рамки данной книги.

Генераторы Пирса вполне заслуженно считаются генераторами с наилучшей кратковременной стабильностью частоты. Однако недостатком таких схем является сравнительная сложность. К тому же особое внимание следует уделять качественной стабилизации базового тока транзистора. Недостатком генераторов по схеме Пирса можно считать и то, что ни один из выводов кварцевого резонатора не подключен к шине корпуса.

При разработке транзисторных микропередатчиков и радиомикрофонов нередко используется схемотехническое решение трехточечного кварцевого генератора, в котором транзистор активного элемента по переменному току включен по схеме с общим коллектором. При этом кварцевый резонатор, имеющий индуктивный характер реактивного сопротивления, входит в состав параллельного резонансного контура в качестве индуктивной ветви. Емкостная ветвь этого контура образована двумя включенными последовательно конденсаторами, в точку соединения которых подается сигнал с выхода активного элемента (рис. 3.13б). В результате конденсаторы образуют емкостной делитель в цепи положительной обратной связи, поэтому такую схему кварцевого генератора часто называют схемой Колпитца. Принципиальная схема кварцевого трехточечного генератора по схеме Колпитца приведена на рис. 3.16. Частота генерируемого сигнала может составлять от 10 МГц до 25 МГц при выходном эффективном напряжении от 200 мВ до 300 мВ.

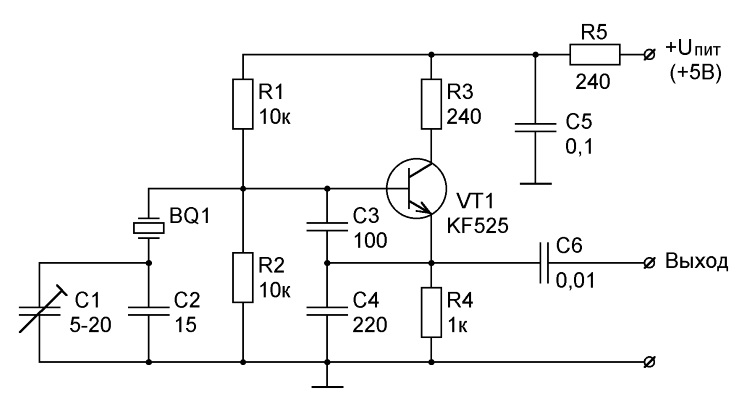

Рис. 3.16. Принципиальная схема кварцевого трехточечного генератора по схеме Колпитца с частотой от 10 МГц до 25 МГц

В рассматриваемой конструкции транзистор VТ1 по постоянному току включен по схеме с общим эмиттером. При этом положение рабочей точки транзистора определяется величиной сопротивлений резисторов R1 и R2, образующих делитель напряжения. По переменному току транзистор VТ1 включен по схеме с общим коллектором, поскольку по высокой частоте его коллектор заземлен через конденсатор С5 сравнительно большой емкости.

Высокочастотные колебания возникают в колебательном контуре, включенном по переменному току между базой транзистора VТ1 и шиной корпуса. Резонансный контур образован кварцевым резонатором BQ1 и конденсаторами С1, С2, С3 и С4. Сигнал, сформированный в эмиттерной цепи транзистора VТ1, то есть на выходе активного элемента, подается на емкостной делитель, образованный конденсаторами С3 и С4, входящий в состав резонансного контура. Снимаемое с емкостного делителя напряжение подается во входную цепь активного элемента, а именно на базу транзистора VТ1, в результате чего каскад оказывается охваченным положительной обратной связью. Величина напряжения ОС, и, соответственно, глубина обратной связи, определяется соотношением величин емкостей конденсаторов С3 и С4.

Необходимо отметить, что при стабилизации положения рабочей точки транзистора VT1 указанным способом, то есть с помощью мостовой схемы, в состав которой входят резисторы R1, R2 и R4, резисторный делитель оказывает заметное влияние на добротность кварцевого резонатора BQ1. Это влияние объясняется тем, что при

сравнительно высоком входном сопротивлении транзистора элементы указанного делителя выступают в качестве дополнительной нагрузки пьезоэлектрического элемента. В результате уменьшение добротности кварцевого резонатора может привести к ухудшению параметров всего каскада. Решить данную проблему можно либо выбором возможно больших величин сопротивлений резисторов делителя, либо применением более простых схем стабилизации положения рабочей точки транзистора (без резисторного делителя). Однако во втором случае, скорее всего, стабильность положения рабочей точки будет хуже.

Емкость конденсаторов С3 и С4, которые используются в емкостном делителе, следует выбирать возможно большей, особенно если в качестве активного элемента каскада применяется транзистор с менее качественными высокочастотными параметрами. При этом емкость конденсатора С4 в выходной цепи обычно выбирается в 2–3 раза большей, чем емкость конденсатора С3. Высокая суммарная емкость позволяет последовательно с кварцевым резонатором включить цепочку из двух включенных параллельно конденсаторов С1 и С2. Подстроечный конденсатор обеспечивает возможность регулировки рабочей частоты генератора в незначительных пределах.

Рассмотренное схемотехническое решение может стать основой транзисторного генератора с выходной частотой до 100 МГц. Однако в этом случае рекомендуется использовать гармонические составляющие основной частоты генерации. К достоинствам схемы Колпитца следует отнести и то, что один из выводов кварцевого резонатора BQ1 при необходимости может быть подключен непосредственно к шине корпуса. Для этого достаточно исключить из схемы конденсаторы С1 и С2.

Не менее интересным представляется схемотехническое решение емкостной трехточки с включением кварцевого резонатора между эмиттером и коллектором транзистора активного элемента (рис. 3.13в). Такую схему часто называют схемой Клаппа. Принципиальная схема кварцевого трехточечного генератора по схеме Клаппа приведена на рис. 3.17.

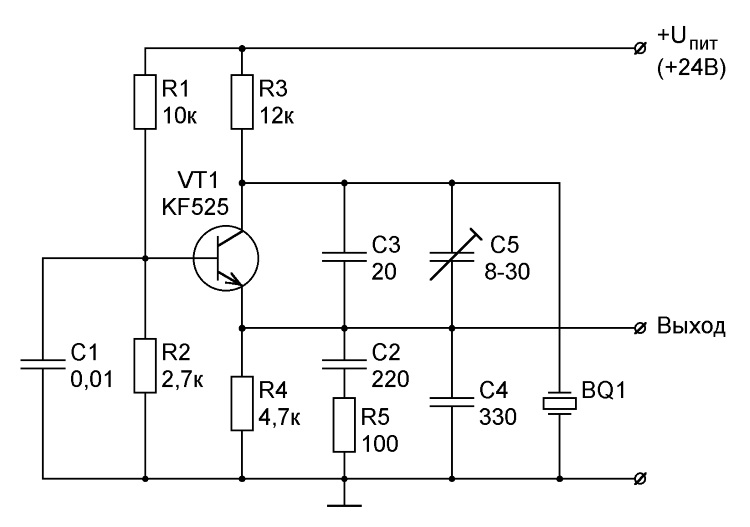

Рис. 3.17. Принципиальная схема кварцевого генератора с включением транзистора по схеме с общей базой (схема Клаппа)

Транзистор VТ1 по постоянному току включен по схеме с общим эмиттером. При этом положение рабочей точки транзистора определяется величиной сопротивлений резисторов R1 и R2, образующих делитель напряжения. По переменному току транзистор VТ1 включен по схеме с общей базой, поскольку по высокой частоте его база заземлена через конденсатор С1 сравнительно большой емкости. Стабилизация положения рабочей точки транзистора VT1 обеспечивается мостовой схемой, в состав которой помимо резисторов R1 и R2 входит резистор R4 в цепи эмиттера транзистора.

Кварцевый резонатор BQ1 включен в выходной цепи активного элемента, между коллектором транзистора VT1 и шиной корпуса. Связь выходной и входной цепей активного элемента обеспечивается включением между коллектором и эмиттером транзистора VT1 емкостного делителя, образованного конденсаторами С3 и С4. Емкости этих конденсаторов следует выбирать максимально возможными, однако не следует забывать о том, что одновременно с их увеличением уменьшается глубина обратной связи, что приводит к ухудшению режима работы кварцевого резонатора BQ1. В данном случае емкостной делитель подключен параллельно резонатору, поэтому его общее емкостное сопротивление должно быть хотя бы в два раза больше, чем внутреннее сопротивление резонатора, для того, чтобы обратная связь имела достаточную глубину. При необходимости величины емкостей конденсаторов С3 и С4 можно уменьшить. Параллельно конденсатору С3 рекомендуется подключить подстроечный конденсатор С5.
