Сформированный на коллекторе транзистора VT1 сигнал через резистор R7 проходит на базу транзистора VT2, с эмиттера которого снимается сигнал, поступающий в цепь обратной связи. С учетом того, что база транзистора VT2 непосредственно связана с коллектором транзистора VT1, положение его рабочей точки определяется в том числе и величиной сопротивления резистора R10. Величина сопротивления этого резистора должна быть сравнительно высокой, поскольку на коллекторе транзистора VT1 присутствует большое положительное напряжение.
Нередко при разработке кварцевых ВЧ-генераторов последовательного резонанса используются схемотехнические решения, основанные на так называемой

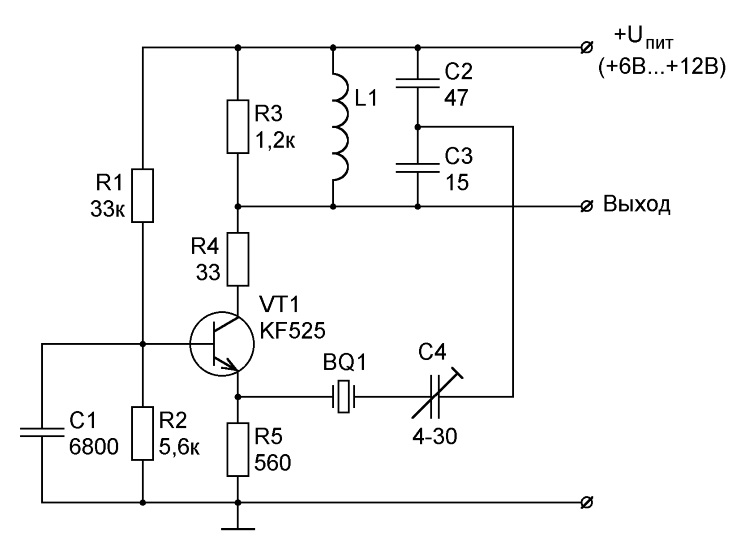

Принципиальная схема кварцевого генератора последовательного резонанса по схеме Батлера, выполненного на одном биполярном транзисторе, включенном по схеме с общей базой, приведена на рис. 3.22. Частота генерируемого сигнала составляет 80 МГц при выходном эффективном напряжении 200 мВ на нагрузке 50 Ом. Потребляемый ток при напряжении питания 9 В не превышает 3 мА.
Рис. 3.22. Принципиальная схема кварцевого генератора последовательного резонанса по схеме Батлера на одном транзисторе, включенном по схеме с общей базой
Транзистор VТ1 по постоянному току включен по схеме с общим эмиттером. При этом положение рабочей точки этого транзистора определяется величиной сопротивлений резисторов R1 и R2, образующих делитель напряжения. По переменному току транзистор VТ1 включен по схеме с общей базой, поскольку по высокой частоте его база заземлена через конденсатор С1 сравнительно большой емкости. Стабилизация положения рабочей точки транзистора VT1 обеспечивается мостовой схемой, в состав которой помимо резисторов R1 и R2 входит и резистор R5 в цепи эмиттера транзистора VТ1.
К выходу активного элемента (коллектор транзистора VT1) подключен параллельный резонансный контур, образованный катушкой индуктивности L1 и цепочкой, состоящей из последовательно включенных конденсаторов С2 и С3, образующих емкостной делитель. Снимаемый точки соединения конденсаторов С2 и С3 сигнал обратной связи через кварцевый резонатор BQ1 подается на вход активного элемента (эмиттер транзистора VT1).
В кварцевом генераторе последовательного резонанса по схеме Батлера на одном транзисторе, включенном по схеме с общей базой, сигнал обратной связи может сниматься и с соответствующего отвода катушки L1, то есть с использованием индуктивного делителя. Однако в этом случае усложняется процесс настройки генератора. Тем не менее, такое схемотехническое решение иногда применяется при создании ВЧ-генераторов на частоту генерируемого сигнала до 40 МГц.
Необходимо отметить, что при использовании схемотехнических решений ВЧ-генераторов по схемам 1/2 Баттлера как с емкостным, так и с индуктивным делителем, на выходе генератора следует устанавливать буферный каскад.
В настоящее время существует большое количество вариантов схем высокочастотного кварцевого генератора по схеме Батлера на одном транзисторе, основанных как на рассмотренных, так и других схемотехнических
4. Модуляторы высокочастотного сигнала
Принцип действия радиопередатчика в общих чертах заключается в том, что поступающая на его вход полезная информация преобразуется в электрический НЧ-сигнал, который соответствующим образом изменяет генерируемый ВЧ-генератором сигнал, передаваемый через антенный тракт на выход устройства. Формирование преобразованного ВЧ-сигнала, несущего полезную информацию, осуществляется специальным каскадом, который называется модулятором и является неотъемлемой частью радиопередающих устройств, начиная от простейших любительских конструкций и заканчивая современными профессиональными радиопередатчиками.
В данной главе рассматриваются особенности схемотехнических решений модуляторов, наиболее часто используемых при разработке малогабаритных транзисторных радиопередающих устройств. Отдельные разделы посвящены принципам формирования модулированного сигнала, а также отличительным схемотехническим особенностям модуляторов сигнала высокочастотных LC-генераторов и генераторов с кварцевой стабилизацией частоты, применяемых в миниатюрных радиопередатчиках. Особое внимание уделено рассмотрению некоторых схемотехнических решений, наиболее часто используемых при разработке и создании каскадов, обеспечивающих модуляцию ВЧ-сигналов с помощью варикапов.
Подробное описание принципов функционирования модуляторов малогабаритных радиопередатчиков, к сожалению, выходит за рамки предлагаемого издания в связи с его ограниченным объемом. Поэтому принципы работы таких устройств, как и протекающие в отдельных узлах и каскадах физические процессы, рассмотрены весьма упрощенно, а приводимые далее основные понятия и определения не претендуют на академическую точность.
4.1. Общие сведения
Прежде чем перейти к рассмотрению схемотехнических решений модуляторов, применяемых при разработке миниатюрных транзисторных радиопередающих устройств, автор считает необходимым привести некоторые основополагающие сведения, касающиеся теоретических основ модуляции высокочастотных радиосигналов.
Основные понятия и определения
Главное требование, предъявляемое практически к любому радиопередающему устройству, заключается в обеспечении передачи определенной информации. Поэтому в процессе функционирования радиопередатчика предназначенная для передачи информация, поступающая на вход такого устройства, сначала преобразуется в электрический сигнал низкой частоты и, если требуется, дополнительно обрабатывается в соответствующих каскадах низкочастотного тракта (например, ограничивается и/или усиливается). Окончательно сформированный на выходе НЧ-тракта сигнал воздействует на высокочастотный сигнал, генерируемый ВЧ-генератором, и соответствующим образом изменяет один или несколько его параметров. Преобразованный ВЧ-сигнал при необходимости подвергается дополнительной обработке в соответствующих каскадах высокочастотного тракта (например, в каскадах усиления и/или умножения), после чего передается в антенный тракт.
