Из схемы видно, что для достижения высокого выходного сопротивления каскада величина сопротивления резистора R3 в цепи коллектора транзистора VT1 должна быть большой. Однако реализация этого условия довольно сложна, поскольку одновременно необходимо обеспечить стабильный режим работы транзистора. В этом заключается один из недостатков рассматриваемого схемотехнического решения. Тем не менее, при соблюдении определенного компромисса можно сконструировать генератор с весьма приемлемыми параметрами.
При выборе величины сопротивления резистора R3 не следует забывать о том, что его малое значение одновременно с уменьшением выходного сопротивления каскада приводит к уменьшению добротности кварцевого
Генераторы последовательного резонанса
Схемотехническое решение высокочастотного кварцевого генератора может быть основано на применении кварцевого резонатора в качестве элемента цепи положительной обратной связи. В таких генераторах, часто называемых генераторами последовательного резонанса, кварцевый резонатор используется как последовательный резонансный контур и работает на частотах, близких к частоте последовательного резонанса. При этом эквивалентное сопротивление кварцевого резонатора имеет активный характер.
В настоящее время известно несколько основных схемотехнических решений кварцевых генераторов последовательного резонанса, каждое из которых имеет свои достоинства и недостатки. Среди таких схем следует отметить генераторы по схемам Батлера (Butler) и по схеме Хегнера (Hegner). При этом генераторы последовательного резонанса по схеме Батлера могут быть выполнены как на одном, так и на двух транзисторах.

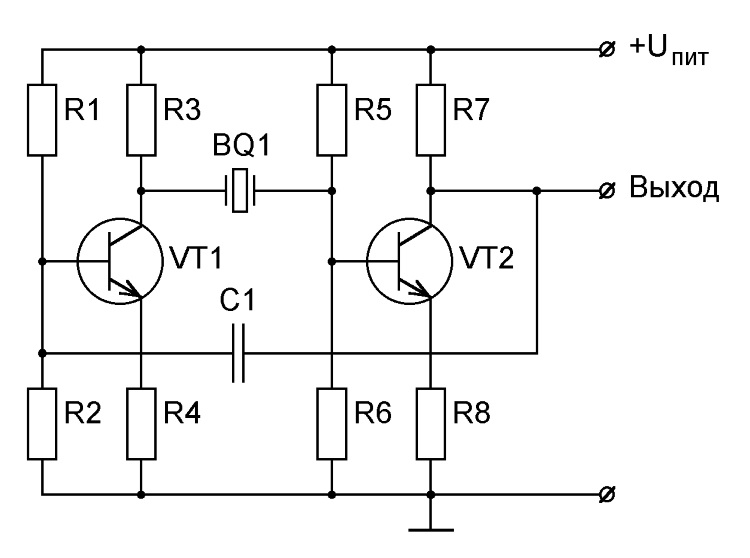

Упрощенная принципиальная схема кварцевого генератора последовательного резонанса по схеме Батлера на двух транзисторах приведена на рис. 3.18. Главной особенностью данного схемотехнического решения является включение кварцевого резонатора BQ1 в цепь положительной обратной связи между эмиттерами транзисторов VT1 и VT2.
Рис. 3.18. Упрощенная принципиальная схема кварцевого генератора последовательного резонанса по схеме Батлера на двух транзисторах

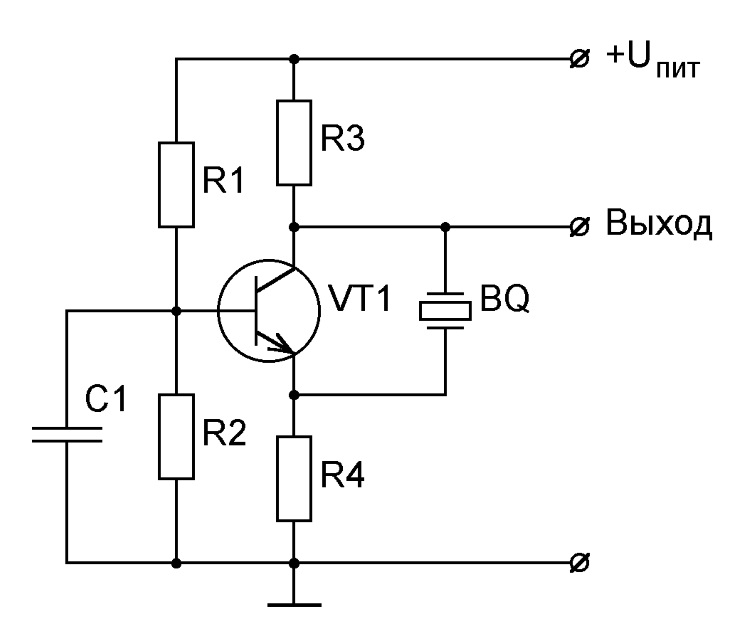

Упрощенная принципиальная схема кварцевого генератора последовательного резонанса по схеме Батлера на одном транзисторе приведена на рис. 3.19. В этом случае транзистор VT1 по переменному току включен по схеме с общей базой. Особенностью этого схемотехнического решения является включение кварцевого резонатора BQ1 в цепь положительной обратной связи между коллектором и эмиттером транзистора VT1.
Рис. 3.19. Упрощенная принципиальная схема кварцевого генератора последовательного резонанса по схеме Батлера на одном транзисторе

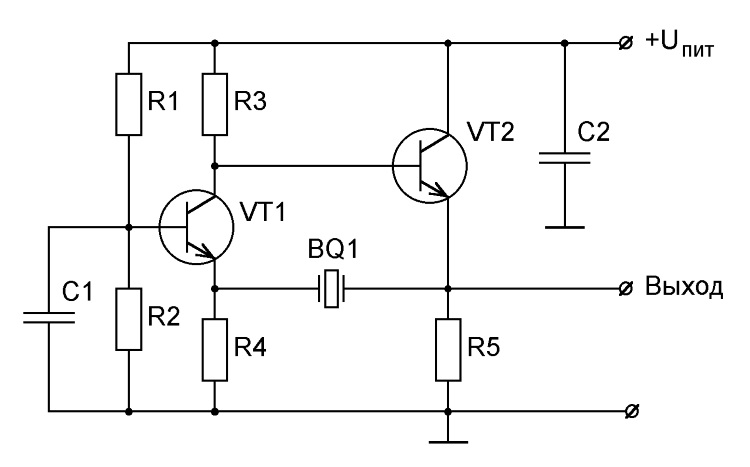

Упрощенная принципиальная схема кварцевого генератора последовательного резонанса по схеме Хегнера приведена на рис. 3.20. Главной особенностью рассматриваемой схемы является включение кварцевого резонатора BQ1 в цепь положительной обратной связи между коллектором транзистора VT2 и базой транзистора VT1.
Рис. 3.20. Упрощенная принципиальная схема кварцевого генераторов последовательного резонанса по схеме
Следует признать, что указанные схемотехнические решения сравнительно редко применяются при разработке высокочастотных генераторов миниатюрных радиопередающих устройств. Дело в том, что более сложные схемотехнические решения генераторов с кварцевой стабилизацией частоты обычно основаны на использовании двух и более транзисторов, что ведет к усложнению схемы и увеличению количества пассивных элементов. В специализированной литературе и в сети Интернет можно найти большое количество конструкций, которые представляют собой модификации указанных схем генераторов последовательного резонанса, а их схемы лишь на первый взгляд имеют принципиально значимые отличия от основополагающих схемотехнических решений. В связи с ограниченным объемом предлагаемой книги в данном разделе будут рассмотрены особенности работы кварцевых генераторов последовательного резонанса на основе схем Батлера.
В первую очередь речь идет о схемотехническом решении кварцевого генератора по схеме Батлера, выполненного на двух транзисторах. Отличительной особенностью данной схемы транзисторного ВЧ-генератора, характеризующегося качеством, надежностью и универсальностью, является включение кварцевого резонатора в цепь обратной связи между эмиттерами транзисторов. Различные модификации этой схемы широко используются при разработке генераторов с частотами от 10 МГц до 200 МГц.

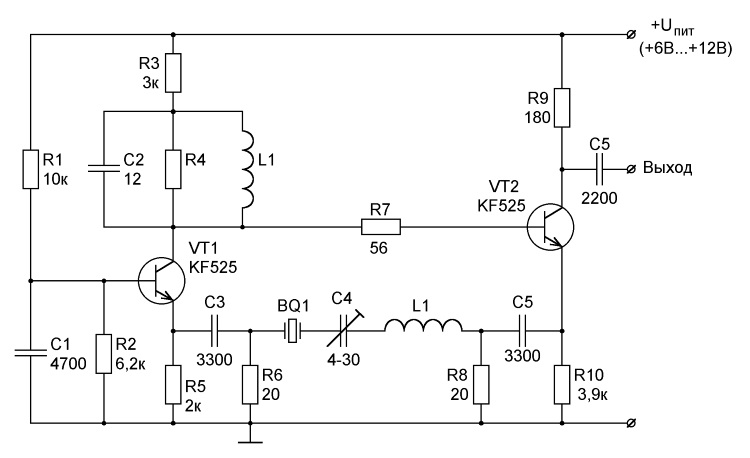

Принципиальная схема одного из вариантов высокочастотного кварцевого генератора последовательного резонанса по схеме Батлера, выполненного на двух транзисторах, приведена на рис. 3.21. Частота генерируемого сигнала данной конструкции составляет от 6 МГц до 30 МГц при выходном напряжении 200 мВ. Потребляемый ток при напряжении питания 9 В не превышает 3 мА, выходное сопротивление около 200 Ом.
Рис. 3.21. Принципиальная схема кварцевого генератора последовательного резонанса по схеме Батлера, выполненного на двух транзисторах
В рассматриваемой схеме цепь положительной обратной связи образует П-образная цепочка, в состав «горизонтальной» части которой входят включенные последовательно кварцевый резонатор BQ1, подстроечный конденсатор С4 и катушка индуктивности L2, а «вертикальные» составляющие образуют резисторы R6 и R8, имеющие малые сопротивления. Цепь ПОС подключена к эмиттерам транзисторов VT1 и VT2 через разделительные конденсаторы С3 и С5. Таким образом, в рассматриваемой конструкции полные сопротивления цепей на контактах кварцевого резонатора BQ1, который работает в режиме так называемого последовательного резонанса, малы.
Транзистор VT1 по переменному току включен по схеме с общей базой, поскольку его базовый электрод подключен к шине корпуса через конденсатор С1. Положение рабочей точки транзистора стабилизируется обычной мостовой схемой, в состав которой входят резисторы R1, R2 и R5.
При генерации на основной гармонической составляющей в качестве нагрузки в цепь коллектора транзистора VT1 включен обычный резистор. При генерации на гармонических составляющих в качестве коллекторной нагрузки используется LC резонансный контур, настроенный на частоту соответствующей гармоники. Задачей резонансного контура является коррекция фазового сдвига, необходимого при выборе той или иной гармонической составляющей. Одновременно изменяется и глубина обратной связи. Часто в цепь нагрузки параллельно LC-контуру подключается резистор для того, чтобы снизить добротность резонансной цепи.
