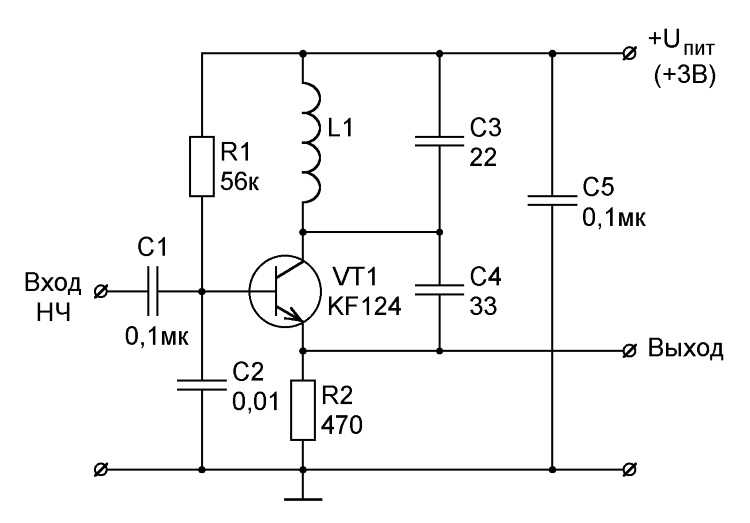

Рис. 4.5. Принципиальная схема модулятора для LC-генератора с индуктивной обратной связью
В рассматриваемой схеме транзистор VT1, на котором выполнен активный элемент ВЧ-генератора, по постоянному и переменному току включен по схеме с общим эмиттером. Положение рабочей точки транзистора определяется величиной сопротивления резистора R1. Модулирующий НЧ-сигнал через разделительный конденсатор С1 подается на базу транзистора VT1. При этом мгновенное значение модулирующего сигнала изменяет величину напряжения
Аналогичные схемотехнические решения, основанные на подаче модулирующего НЧ-сигнала на базу транзистора активного элемента ВЧ-генератора, широко применяются для модуляции сигнала LC-генераторов с емкостной положительной обратной связью. Принципиальная схема одного из вариантов такого схемотехнического решения приведена на рис. 4.6.

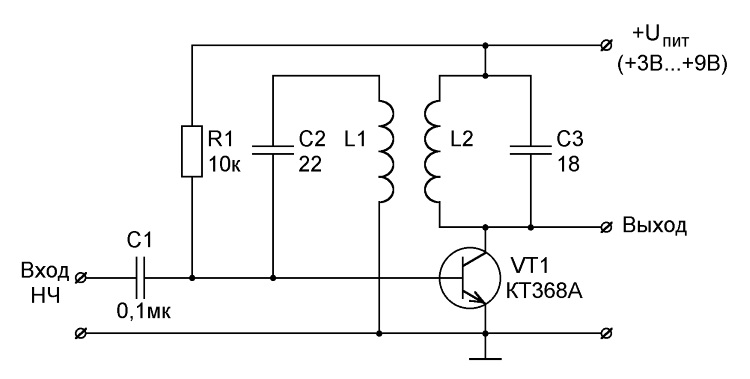

Рис. 4.6. Принципиальная схема модулятора для LC-генератора с емкостной обратной связью (вариант 1)
В данной конструкции транзистор VТ1 по постоянному току включен по схеме с общим эмиттером. Положение рабочей точки транзистора определяется величинами и соотношением сопротивлений резисторов R2 и R3. В состав мостовой схемы стабилизации положения рабочей точки помимо резисторов R2 и R3 входит резистор R4, включенный в цепь эмиттера транзистора VT1. По переменному току транзистор VТ1 включен по схеме с общей базой. При этом база транзистора заземлена по высокой частоте через конденсаторы С2 и С3. Как и в рассмотренной ранее схеме, модулирующий НЧ-сигнал через разделительный конденсатор С1 подается на базу транзистора VT1. Модулированный сигнал формируется на коллекторе транзистора VT1.
Принципиальная схема еще одного варианта подачи модулирующего сигнала на LC-генератор с емкостной ПОС приведена на рис. 4.7.

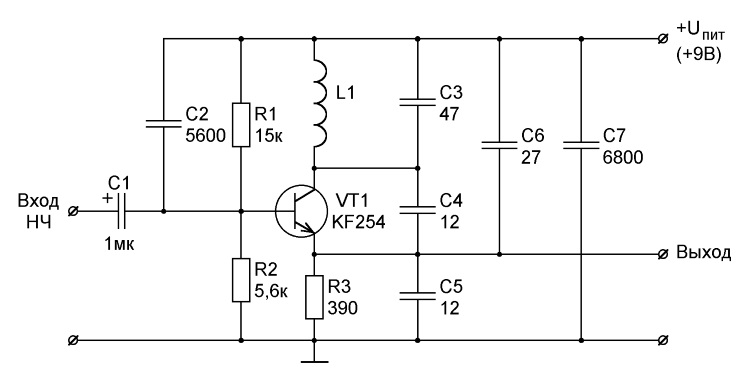

Рис. 4.7. Принципиальная схема модулятора для LC-генератора с емкостной обратной связью (вариант 2)
В отличие от рассмотренной ранее конструкции положение рабочей точки транзистора VТ1 определяется величиной сопротивления резистора R1, а модулированный сигнал снимается с точки подключения конденсатора С4 цепи ОС к эмиттеру транзистора.
Модуляция сигнала трехточечных LC-генераторов
Схемотехнические решения, основанные на подаче модулирующего НЧ-сигнала непосредственно в цепь базы транзистора активного элемента, широко применяются при разработке модуляторов для ВЧ-генераторов, выполненных по трехточечным схемам. Однако в миниатюрных транзисторных радиопередающих устройствах на биполярных транзисторах LC-генераторы, выполненные по индуктивной трехточечной схеме, применяются сравнительно редко. Поэтому в данном разделе рассмотрены лишь схемотехнические решения модуляторов для LC-генераторов с емкостным делителем, выполненных по схеме емкостной трехточки.
Принципиальная схема одного из вариантов подачи модулирующего сигнала на LC-генератор с емкостным делителем приведена на рис. 4.8.

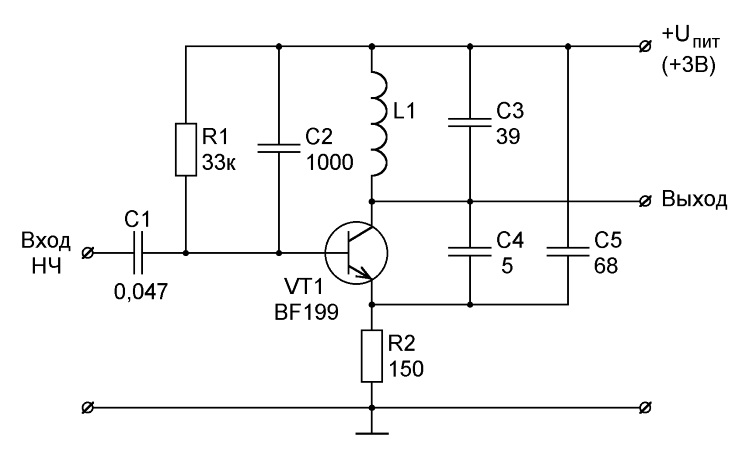

Рис. 4.8. Принципиальная схема модулятора для LC-генератора с емкостным делителем (вариант 1)
В
Модулирующий НЧ-сигнал подается на базу транзистора VT1 через разделительный конденсатор С1. В соответствии с мгновенным значением этого сигнала изменяется величина напряжения смещения, подаваемого на базу транзистора VT1, то есть изменяется положение рабочей точки транзистора. В результате НЧ-сигнал, формируемый на коллекторе транзистора VT1, инициирует изменение падения напряжения на резонансном контуре, при этом по закону модулирующего сигнала происходит изменение амплитуды и частоты сигнала ВЧ-генератора. Таким образом, на коллекторе транзистора VT1 формируется модулированный сигнал.
Принципиальная схема еще одного варианта подачи модулирующего сигнала на LC-генератор с емкостным делителем приведена на рис. 4.9.

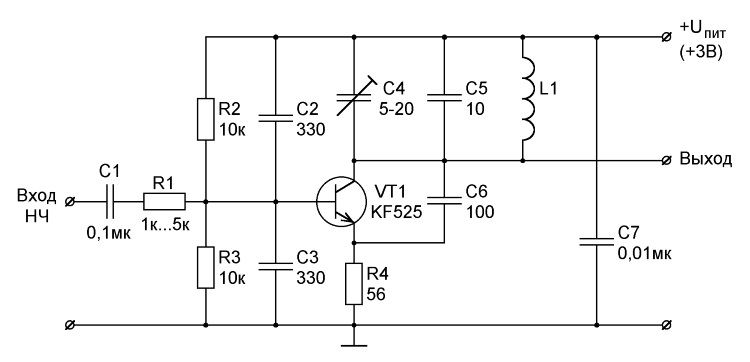

Рис. 4.9. Принципиальная схема модулятора для LC-генератора с емкостным делителем (вариант 1)
В этой конструкции транзистор VТ1 по постоянному току включен также по схеме с общим эмиттером. Однако, в отличие от рассмотренной ранее схемы, положение рабочей точки транзистора определяется величинами и соотношением сопротивлений делителя, в состав которого входят резисторы R1 и R2. Эти же резисторы совместно с резистором R3 образуют схему стабилизации положения рабочей точки транзистора. Модулированный сигнал снимается с эмиттера транзистора VТ1.
Варикапы в модуляторах LC-генераторов
Основу рассмотренных в предыдущих разделах цепей, обеспечивающих модуляцию сигнала LC-генератора, составляют схемотехнические решения, в которых модулирующий НЧ-сигнал подается непосредственно в цепь базы транзистора активного элемента. В результате в процессе модуляции в соответствии с мгновенным значением уровня модулирующего сигнала изменяются параметры и режимы работы активного элемента ВЧ-генератора.
На практике при разработке миниатюрных радиопередатчиков и радиомикрофонов широко используются схемотехнические решения, основанные на модуляции высокочастотного сигнала посредством соответствующего изменения параметров селективного элемента. При этом предпочтение отдается схемам, в которых по закону модулирующего сигнала изменяется емкость варикапа, входящего в состав резонансного контура.
Принципиальная схема одного из вариантов модулятора на варикапе, обеспечивающего частотную модуляцию сигнала LC-генератора, выполненного по схеме емкостной трехточки на биполярном транзисторе p-n-p-проводимости, приведена на рис. 4.10.

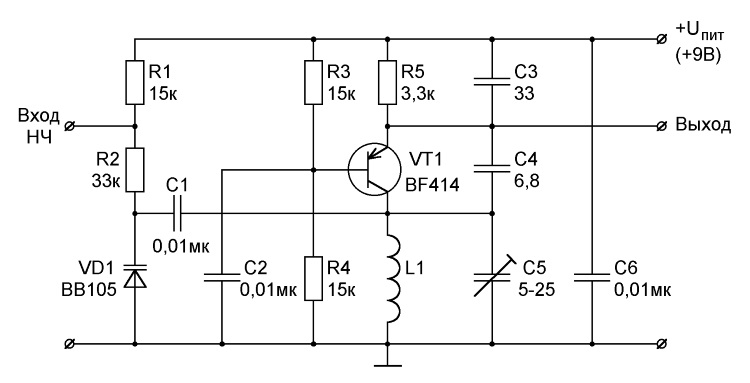

Рис. 4.10. Принципиальная схема модулятора на варикапе для LC-генератора, выполненного по схеме емкостной трехточки на биполярном транзисторе p-n-p-проводимости
В рассматриваемой схеме активный элемент LC-генератора выполнен на транзисторе VT1. Этот транзистор по постоянному току включен по схеме с общим эмиттером, а по переменному току – по схеме с общей базой, поскольку электрод базы подключен к шине корпуса через конденсатор С2. Положение рабочей точки транзистора VT1 определяется величинами и соотношением сопротивлений делителя, в состав которого входят резисторы R3 и R4. Эти же резисторы совместно с резистором R5 образуют схему стабилизации положения рабочей точки.
