Об автомате АН-94 ходит много самых разных мнений, но вот лично мое мнение, сформированное на основе имеющихся публикаций, а также общения с людьми, имеющими личный опыт использования АН-94. Итак, главная отличительная особенность АН-94 перед АК-74 с точки зрения боевого использования — это введение дополнительного режима огня очередями по 2 патрона с высоким темпом. Такой режим огня обеспечивает высокую точность и кучность попаданий — по словам людей, стрелявших из АН-94, опытный стрелок может положить на 100 метров обе пули в одну дырку в мишени. Такая стрельба существенно повышает шансы поражения цели по сравнению с одиночной прицельной стрельбой, значительно увеличивая убойное, останавливающее и бронебойное действие пуль. Фактически, режим огня по 2 патрона с быстрым темпом является заменой режиму одиночного огня, необходимой из-за недостаточной эффективности пуль калибра 5.56 мм. В режиме огня одиночными выстрелами

и в режиме огня длинными очередями АН-94 существенного преимущества перед АК-74 не имеет. С точки зрения эргономики также особых улучшений не заметно — я сам однажды держал в руках АН-94 и он не показался мне сколько-нибудь более удобным, чем АК-74М, и даже наоборот. Ценой же за полученные немногочисленные, прямо скажем, преимущества стало значительное усложнение конструкции оружия, и значительное усложнение его обслуживания, сборки и разборки. На обучение сборке — разборке АК-74 требуется не более 10 часов, для АН-94 на это же требуются недели. Но что особенно удивительно — что при всей сложности конструкции Никонову удалось достигнуть исключительно высокой надежности конструкции своего автомата. Вот еще бы и эргономика была бы на таком же высоком уровне…

Техническое описание АН-94

Сразу должен предупредить, что данное описание не претендует на полноту, в частности, я практически не буду описывать весьма непростой ударно-спусковой механизм (УСМ) этого автомата.

Сердцем АН-94 является более или менее традиционный блок газоотводной автоматики с запиранием поворотом затвора. Ствол с расположенной над ним газовой каморой и газовой трубкой установлен на ствольной коробке, внутри которой горизонтально движется затворная рама с поворотным затвором. Внутри ствольной коробки позади затворной рамы располагаются возвратная пружина затворной группы и дополнительный буфер, ускоряющий накат затворной группы при движении вперед. Вся ствольная коробка полностью скрыта внутри пластикового корпуса автомата и может двигаться внутри корпуса назад и вперед под воздействием отдачи при стрельбе. Под подвижной ствольной коробкой слева в корпусе расположена возвратная пружина затворной коробки, из-за чего магазин отклонен вправо. Шток, выступающий из корпуса автомата под стволом, является передней направляющей для подвижной группы, а также служит для крепления подствольного гранатомета.

Из-за того, что магазин при стрельбе неподвижен, а патронник ствола перемещается в пространстве вперед — назад, Никонову пришлось ввести двухступенчатую схему подачи патронов с промежуточным патронником, расположенным в нижней части подвижной ствольной коробки, и дополнительным досылателем, связанным с затворной рамой при помощи гибкого стального тросика, проходящего через большой шкив, расположенный слева на ствольной коробке. При любом движении затворной рамы назад, тросик тянет досылатель вперед, и тот выталкивает из магазина верхний патрон и подает его в промежуточный патронник сразу за казенным срезом ствола. При движении затворной рамы вперед затвор подхватывает патрон из промежуточного патронника и досылает его в ствол, а досылатель возвращается назад, к следующему патрону в магазине. При движении затворной рамы назад также взводится курок, расположенный в задней части подвижной ствольной коробки и связанный со спусковым крючком довольно сложной системой тяг и рычагов.

При стрельбе автоматическим огнем с отсечкой по два патрона или длинными очередями, первые два выстрела производятся с высоким темпом (1800 выстрелов в минуту), при этом вся затворная коробка плавно откатывается под воздействием отдачи внутри корпуса оружия. Откат ствольной коробки заканчивается уже после того, как первые две пули покинули ствол, и только в этот момент полный импульс отдачи начинает действовать на корпус оружия и на стрелка, смещая оружие в пространстве и сбивая прицел. Именно поэтому автомат АН-94 называют «оружием со смещенным импульсом отдачи», почему-то опуская тот факт, что импульс смещается во времени, а не в пространстве. Если оружие было поставлено в режим огня по 2 патрона, то после 2-го выстрела курок блокируется во взведенном состоянии, вся подвижная система возвращается вперед под действием возвратной пружины, при этом следующий (3-й) патрон уже находится в стволе, и для продолжения огня надо отпустить и снова нажать спусковой крючок. Если же автомат находился в режиме длинной очереди, то после 2-го выстрела, как обычно, происходит удаление стреляной гильзы и досылание 3-го патрона. При этом, однако, курок автоматически задерживается во взведенном положении до момента полного возвращения подвижной системы в переднее положение, после чего автоспуск спускает курок и производит выстрел. Начиная с 3-го выстрела автоспуск срабатывает только один раз за полный цикл отката подвижной системы, обеспечивая

низкий (600 выстрелов в минуту) темп огня.

Выбор режимов огня осуществляется отдельным переводчиком, расположенным на левой стороне корпуса оружия, над спусковой скобой. Переводчик имеет 3 положения, маркированных «ОД» (одиночные выстрелы), «2» (очередь в 2 выстрела) и «АВ» (очередь произвольной длины). Двухпозиционный предохранитель в виде поперечной кнопки находится у спусковой скобы. Рукоятка заряжания расположена справа непосредственно на затворной раме.

Прицельные приспособления включают мушку в намушнике, регулируемую при пристрелке, и диоптрический целик с 5 разными апертурами, выполненный в виде пяти-лучевой вращающейся звезды с отверстиями в лучах. Выбор нужной дальности стрельбы осуществляется вращением звезды до постановки апертуры с нужной маркировкой на линию прицеливания. Несмотря на удлинение линии прицеливания по сравнению с АК-74, такой прицел имеет и недостатки — отверстия в целике имеют малый диаметр, что затрудняет стрельбу при малой освещенности цели, а также чистку в случае загрязнения отверстий в целике в боевых условиях. Не левой стороне корпуса оружия расположена универсальная планка для крепления дневных и ночных оптических, коллиматорных и ИК прицелов.

Приклад оружия — складной на правую сторону, выполнен из ударопрочного пластика, как и корпус с цевьем. На дульной части ствола находится оригинальный быстросъемный дульный тормоз в виде положенной на бок цифры «8». Основание мушки несет внизу слева прилив для крепления штык-ножа. Штык-нож крепится горизонтально, справа от ствола, и в присоединенном виде не мешает стрельбе из подствольного гранатомета. В силу особенностей конструкции АН-94, 40 мм подствольный гранатомет ГП-30 крепится на него через специальный дополнительный кронштейн.

Питание АН-94 осуществляется из штатных коробчатых магазинов от АК-74 и РПК-74 на 30 и 45 патронов соответственно. Кроме того, возможно использование новых четырехрядных коробчатых магазинов на 60 патронов.

Автомат Никонова АН-94 (Абакан). Схемы функционирования

Схемы устройства автомата Никонова взяты из Европатента, выданного Никонову и его команде в 1998 году.

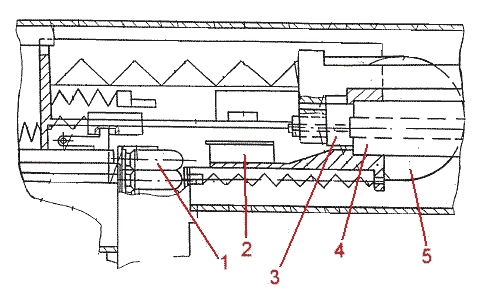

1. АН-94 — механизм в исходном положении, перед заряжанием первого патрона

подвижный блок ствол / ствольная коробка в переднем положении, патронник пуст

1. патрон в магазине

2. промежуточный патронник в подвижной ствольной коробке

3. затвор

4. ствол с подвижной ствольной коробкой

5. шкив для тросика, соединяющего досылатель патронов с затворной рамой

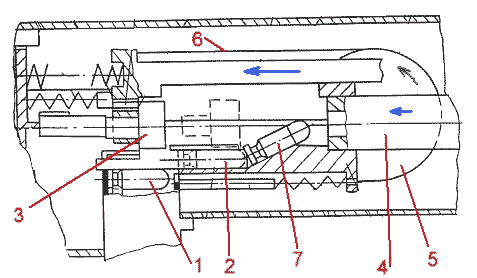

2. АН-94, механизм после первого выстрела

ствол со ствольной коробкой начали откат, затвор полностью отошел назад, выбросив стреляную гильзу, досылатель в крайнем положении, второй патрон на линии подачи в ствол
