Серия автоматов ТКБ-022, разработанных советским конструктором-оружейником Г. А. Коробовым в шестидесятых годах прошлого века является одной из наиболее интересных его разработок. Коробов начал разработку автоматов в компоновке буллпап сразу после конца Второй Мировой войны, пытаясь таким образом уменьшить габариты оружия при сохранении баллистических характеристик (определяемых при заданном патроне длиной ствола). После того как автомат ТКБ-408 был отвергнут в ходе испытаний, Коробов на некоторое время отказался от компоновки буллпап, однако в 1962 году снова вернулся к ней. создав один из самых компактных образцов стрелкового оружия — его автомат в боевом положении был на 11.5 сантиметров короче, чем автомат Калашникова АКМС со сложенным прикладом при одинаковой длине ствола в 41.5 см. Помимо столь компактных габаритов, автомат Коробова отличался еще несколькими весьма передовыми на тот момент решениями — пластиковым корпусом оружия и выбросом стреляных гильз вперед, что обеспечивало безпроблемную
Как бы то ни было, автоматы Коробова, включая и ТКБ-022, заслуживают почетного места в истории отечественного оружия, как минимум за оригинальность и смелость технических решений.
Автомат ТКБ-022 использует газоотводную автоматику с кольцевым газовым поршнем, расположенным вокруг ствола. Запирание ствола обеспечивается скользящим в вертикальной плоскости клиновым затвором, что с одной стороны позволило максимально сократить длину ствольной коробки, а с другой — потребовало введения дополнительной детали — досылателя/извлекателя. Эта U-образная деталь, подвижная в горизонтальной плоскости вперед и назад, отвечает за досылание патрона в патронник, извлечение из ствола стреляной гильзы и досылание гильзы в выводящую трубку над стволом, через которую гильза попадает в переднюю часть оружия и там уже выпадает наружу у основания мушки. Для питания патронами используются штатные магазины от автомата Калашникова. Корпус оружия выполнен из пластмассы с металлическими вставками. Предохранитель-переводчик режимов огня расположен слева над пистолетной рукояткой управления огнем. Прицельные приспособления открытые, регулируемые, при этом длина прицельной линии сравнительно мала (что не способствует повышению точности стрельбы). Варианты автомата ТКБ-022ПМ имели возможность установки дульной насадки для метания винтовочных гранат и соответственно также имели включаемый вручную кран, перекрывавший газоотвод при стрельбе винтовочными гранатами.

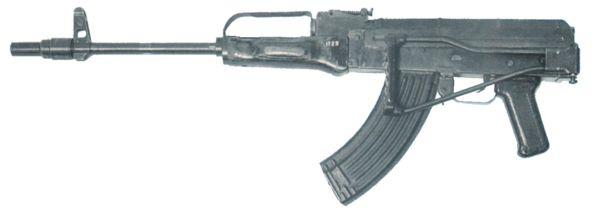

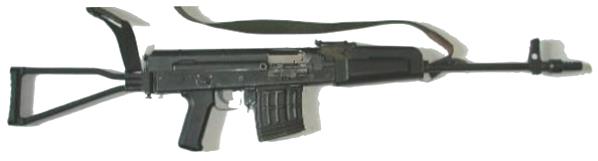

Автомат и автоматическая винтовка Барышева
| • | AB-7,62 / LCZ B10 | AVB-7,62 / LCZ B20 |
| Калибр | 7,62x39 M43 | 7,62x54R или 7,62x51 NATO |
| Длина | 960 / 710 мм | 1000/ 750 мм |
| Длина ствола | 415 мм | 455 мм |
| Вес без магазина | 3,6 кг | 3,9 кг |
| Темп стрельбы | 750 выстрелов в минуту | 750 выстрелов в минуту |
| Магазин | 30 патронов | 10 или 20 патронов |
Оружие системы Барышева отличается от основной массы послевоенных образцов стрелкового оружия, созданных в СССР, тем, что сконструировано в инициативном порядке и без поддержки со стороны государства. Оружие Барышева начиная с момента разработки (1960-е годы) неоднократно испытывалось вместе с другими образцами стрелкового оружия, однако поддержки как среди Российских производителей оружия, так и среди заказчиков (силовых структур СССР и России) не нашло. Однако, в конце 1990-х годов чешская фирма LCZ Group попыталась выйти на мировой рынок оружия с комплексом стрелкового оружия конструкции А. Ф. Барышева.
Система стрелкового оружия конструкции Анатолия Филипповича Барышева базируется на довольно неортодоксальной конструкции затвора, использующего для работы автоматики энергию отдачи при стрельбе с открытого затвора. Такая система видится более пригодной для пулеметов, нежели чем для автоматов и винтовок, так как системы, стреляющие с открытого затвора обладают потенциально худшей точностью и кучностью стрельбы одиночными выстрелами по сравнению с системами, ведущими огонь с закрытого затвора. В пулеметах же огонь с открытого затвора наоборот, является преимуществом, а использование конструкции Барышева позволяет создавать достаточно легкие пулеметы под мощные патроны, калибром от 7.62x54 мм R до 12.7x108 мм.
Экспериментальные образцы стрелкового оружия конструкции Барышева используют оригинальную схему автоматики с использованием энергии отдачи при жестком запирании затвора и наличии в конструкции подвижного элемента — компенсатора отдачи, воспринимающего давление пороховых газов через дно гильзы и приводящего в действие всю подвижную систему. В целом конструкция затворной группы Барышева может быть считаться глубоко модифицированной схемой с полусвободным затвором, базирующейся на разработках венгра Поля Кирали более чем пятидясителетней давности.

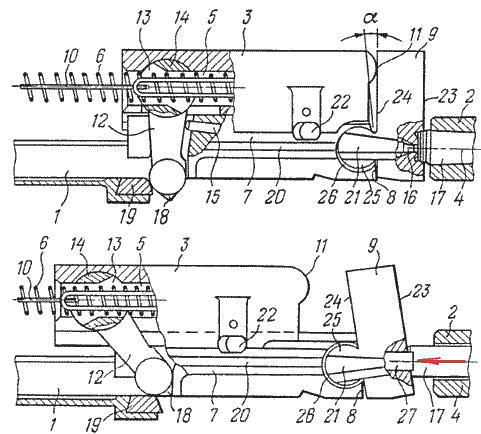

Весь затвор системы Барышева состоит из 4 основных частей — тела затора, затворной рамы, запирающего рычага и компенсатора отдачи. Компенсатор отдачи своим нижним задним концом закреплен в продольно скользящем затворе и на передней поверхности имеет чашку для донца гильзы. Компенсатор может качаться относительно затвора вперед-назад, воздействуя при своем движении назад на массивную затворную раму.
Перед выстрелом затворная группа находится в заднем положении. В момент выстрела при нажатии на спусковой крючок затворная группа начинает движение вперед, досылая патрон в ствол. При приходе затвора с компенсатором отдачи в крайнее переднее положение затворная рама под действием возвратно-боевой пружины продолжает двигаться вперед, при этом расположенный в ее задней части запирающий рычаг входит в зацепление со ствольной коробкой, и жестко фиксирует затвор относительно ствола, а выступ на передней части затворной рамы поворачивает компенсатор отдачи вперед на небольшой угол, к казенному срезу ствола. Перед приходом затворной рамы в крайнее переднее положение выступ на запирающем рычаге наносит удар по бойку и происходит накол капсюля патрона и выстрел. Давление пороховых газов через донце гильзы действует на компенсатор отдачи и стремится повернуть его назад относительно жестко запертого затвора. При этом верхний конец компенсатора давит на затворную раму, и в процессе отдачи преодолевает ее момент инерции движения вперед и силу давления возвратной пружины, на что, по идее, и тратится значительная часть энергии отдачи. После того, как инерция затворной рамы преодолена и она начала движение назад, а компенсатор провернулся на заданный угол назад, затворная рама увлекает за собой запирающий рычаг и расцепляет затвор со ствольной коробкой, а затем под действием накопленной инерции и остаточного давления в стволе, действующего на компенсатор отдачи через гильзу, вся подвижная система отходит назад, извлекая стреляную гильзу. При стрельбе в автоматическом режиме после полного отхода подвижной системы назад весь цикл стрельбы повторяется, а при стрельбе одиночными выстрелами подвижная система перехватывается шепталом в заднем положении.
В остальном оружие системы Барышева вполне традиционно. Экспериментальные образцы различных калибров выполнены с использованием узлов уже существующих образцов оружия. Достоинствами этой системы являются заметное снижение ощущаемой стрелком отдачи и отсутствие газоотводного тракта со всеми присущими ему проблемами. С другой стороны, расчет затворной группы под заданные боеприпасы достаточно сложен, да и схема ведения огня с заднего затвора при выкате подвижных частей — не самая подходящая для оружия класса «штурмовая винтовка», в силу заметной задержки первого выстрела после нажатия на спусковой крючок, а также существенного смещения точки прицеливания при движении массивной затворной группы. Кроме того, проводившиеся в прошлом испытания показали недостаточную надежность данной системы.
СИНГАПУР

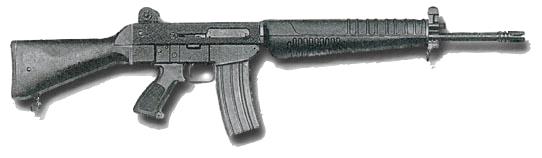

SAR-80
| Калибр: | 5.56x45 mm (.223 remington) |
| Тип автоматики: | газоотводный, запирание поворотом затвора |
| Длина: | 970 мм (738 мм со сложенным прикладом) |
| Длина ствола: | 459 мм |
| Вес: | 3.7 кг без магазина |
| Темп стрельбы: | 600 выстрелов в минуту |
| Магазин: | 20, 30 патронов |
