Для обеспечения питания автомата патронами разных типов и размеров (общая длина подводного патрона более чем в 2 раза превышает длину 5,45 мм патрона 7Н6) используются магазины двух типов. Для подводной стрельбы используются коробчатые магазины от автомата АПС емкостью в 26 патронов, а для стрельбы на воздухе — магазины от автомата АК-74 емкостью 30 патронов. Для крепления в автомате магазинов разной длины защелка магазина АСМ-ДТ сделана подвижной, и может перемещаться в прорези окна приемника магазинов вперед и назад. Зафиксированная в заднем положении, эта защелка позволяет ставить в автомат длинные «подводные» магазины, а в переднем — более короткие магазины от АК-74. Для защиты механизмов оружия от пыли и грязи в конструкции окна приемника магазинов предусмотрена откидная вбок крышка. При защелке сдвинутой назад, в «подводное» положение, крышка находится в открытом положении, а при переводе защелки в переднее, «наземное» положение, подпружиненная крышка автоматически перекрывает заднюю,
Проблема удаления воды из малокалиберного ствола при переходе из водной среды в воздушную при стрельбе штатными 5.45 мм патронами решена путем отвода небольшой части пороховых газов от патронника вперед в ствол, перед пулей, по специальным каналам, выполненным в стенках патронника и пульного входа, так что вода просто «выдувается» из ствола до того, как может стать помехой при движении пули по стволу.

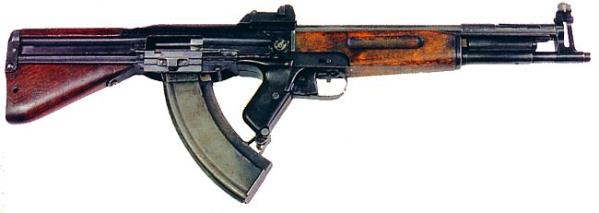

Автомат Коробова ТКБ-408
| Калибр: | 7,62x39 мм обр. 1943 |
| Тип автоматики: | газоотводный, запирание перекосом затвора |
| Длина: | 790 мм |
| Длина ствола: | нет данных |
| Вес: | 4,3 кг |
| Темп стрельбы: | нет данных |
| Магазин: | 30 патронов |
7,62 мм автомат Коробова ТКБ-408 был разработан в Туле (ТКБ = Тульское Конструкторское Бюро) Германом Александровичем Коробовым к 1946 году, для участия в конкурсе на 7.62 мм автомат для Советской Армии. По результатам конкурса автомат ТКБ-408 показал не самые лучшие результаты, и на вооружение в 1951 году был принят автомат Калашникова АК. Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап» (bullpup), однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был создан 7,62 мм экспериментальный автомат Коровина, также в компоновке буллпап.
Автомат Коробова ТКБ-408 построен на основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Рукоятка взведения затвора расположена слева, над цевьем. Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями; переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Магазины специальной конструкции, двухрядные, емкостью 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.

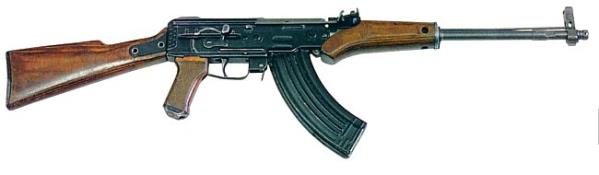

Автомат Коробова ТКБ-517
| Калибр: | 7,62x39 мм обр.1943 |
| Тип автоматики: | полусвободный затвор |
| Длина: | мм |
| Длина ствола: | мм |
| Вес: | кг |
| Темп стрельбы: | выстрелов в минуту |
| Магазин: | 30 патронов |

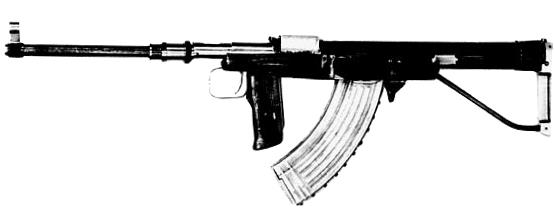

После неудачи автомата ТКБ-408 в конкурсе 1946–47 годов, Герман Коробов продолжил поиск новых решений для создания более эффективного оружия. В конце 1940-х годов он экспериментировал с автоматом ТКБ-454, первоначально построенным на основе автоматики с полусвободным затвором
Как бы то не было, в начале 1950-х годов модернизированный автомат Коробова ТКБ-517 с автоматикой по типу Кирали показал результаты, значительно превосходящие таковые для штатного на тот момент автомата Калашникова АК. В результате последовавшего в середине 1950-х годов нового армейского конкурса автомат Коробова превзошел модернизированный автомат Калашникова по кучности стрельбы очередями, особенно из неустойчивых положений. Автомат Коробова также был заметно легче и проще по устройству. Тем не менее, Армия предпочла модификацию уже хорошо освоенного в войсках и в производстве автомата Калашникова — АКМ. Малоизвестен тот факт, что на базе ТКБ-517 Коробовым также был разработан ручной пулемет, имевший возможность использовать как магазинное питание (стандартные коробчатые магазины от АК), так и ленточное (металлическая лента от РПД). Этот пулемет являлся прямым конкурентом ручного пулемета Калашникова РПК на том же конкурсе.
Автомат ТКБ-517 построен с использованием схемы с полусвободным затвором. Затворная группа ТКБ-517 состоит из двух частей — легкого затвора и более тяжелой затворной рамы. На затворе установлен двуплечий рычаг, своим нижним плечом при переднем (закрытом) положении затвора упирающийся в ствольную коробку, а верхним — в затворную раму. При выстреле пороховые газы давят на дно гильзы, заставляя ее двигаться назад в патроннике, и давить на зеркало затвора. При этом нижнее плечо рычага упирается в неподвижную ствольную коробку, а верхнее передает движение массивной затворной раме. За счет разницы плеч в первый момент после выстрела сам затвор движется медленно, а разгоняется в основном тяжелая затворная рама. К тому моменту когда давление в патроннике спадает до безопасного, рычаг-замедлитель выходит из зацепления, и дальше затвор с затворной рамой движутся вместе, с одной скоростью, сжимая возвратную пружину. При этом извлекается и выбрасывается стреляная гильза, а на обратном ходе затворной группы подается новый патрон. Рукоятка затвора неподвижно закреплена на затворной раме справа. Ударно-спусковой механизм допускал ведение огня одиночными выстрелами и очередями, предохранитель — переводчик режимов огня располагался на ствольной коробке справа, над спусковой скобой. Магазины стандартные, от автомата Калашникова, на 30 патронов.

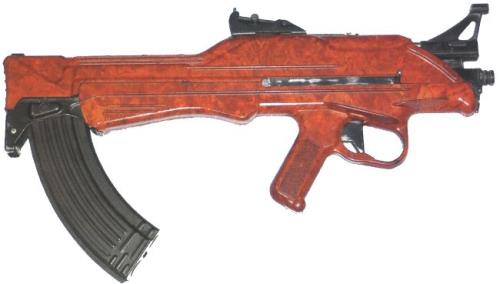

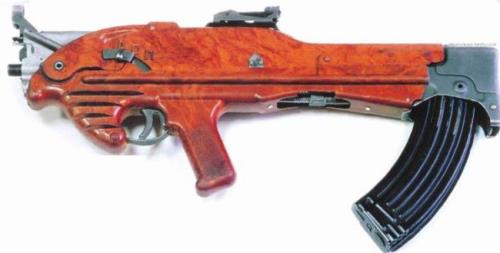

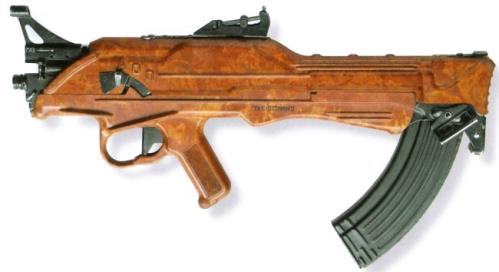

Автомат Коробова ТКБ-022
| Калибр: | 7.62x39 М43 (также 5.6x39 13МЖ в варианте ТКБ-022ПМ5) |
| Тип автоматики: | газоотводный, запирание вертикально скользящим затвором |
| Длина: | 525 мм |
| Длина ствола: | 415 мм |
| Вес: | 2.8–2.4 кг |
| Темп стрельбы: | 560 выстрелов в минуту |
| Магазин: | 30 патронов |
