Интересно, что в 1999 году, уже после смерти Юджина Стонера (1997 год), концепция и общая конструкция его системы Stoner 63 были снова извлечены на свет божий небольшой американской компанией Robinson Armament Co, создавшей на базе конструкции Stoner 63 свою систему стрелкового оружия Robarm M96.
Основу всех вариантов оружия системы Stoner 63 составляла единая ствольная коробка с находящимся в ней узлом запирания и газоотводным механизмом. Запирание осуществлялось за казенную часть ствола, поворотом затвора, на 7 боевых упоров. Газоотводный механизм имел длинный рабочий ход газового поршня. В варианте штурмовой винтовки и карабина ствольная коробка располагалась так, что газоотводный узел находился над стволом, во всех вариантах пулеметов ствольная коробка переворачивалась «вверх дном» и газоотводный узел оказывался под стволом. Ствольная коробка была выполнена штамповкой из стального листа и имела крепежные места для всех остальных элементов оружия в виде проушин, в которые вставлялись поперечные соединительные штифты. Рукоятка заряжания на оружии серии Stoner 63 крепилась на затворной раме справа, а на модифицированном оружии серии Stoner 63А — на штоке
Узел питания патронами крепился к «дну» ствольной коробки, то есть всегда находился относительно ствола с той же стороны, что и газоотводный узел. Узел питания мог выполняться либо в виде приемника для коробчатых двухрядных магазинов емкостью в 30 патронов, либо в виде лентоприемника для рассыпной патронной ленты. Узел питания крепился к ствольной коробке за переднюю пару проушин.
В задней части ствольной коробки симметрично относительно горизонтальной плоскости оружия располагались еще два одинаковых комплекта проушин, на которых крепились модуль УСМ с пистолетной рукояткой и модуль прицела. В вариантах винтовки и автомата модуль УСМ крепился «снизу», то есть с той же стороны ствольной коробки, что и приемник магазинов. При этом модуль УСМ включал в себя курковый ударно-спусковой механизм, и обеспечивал стрельбу только с закрытого затвора. «Винтовочный» УСМ обеспечивал 2 режима огня — одиночные выстрелы и автоматический. На оружии Stoner 63 переводчик огня выполнял также и роль предохранителя и располагался слева на корпусе УСМ. На усовершенствованной системе Stoner 63А предохранитель был выполнен отдельной деталью, расположенной в передней части спусковой скобы, перед спусковым крючком.
Прицельный узел включал в себя мушку, установленную на стволе в соответствии с назначением этого ствола. Задний прицельный блок устанавливался в задней части ствольной коробки и включал диоптрический целик с регулировкой по дальности и углу места, или открытый пулеметный прицел.
Оружие системы Stoner 63 имело пластиковые пистолетные рукоятки управления огнем и приклады различной конструкции — фиксированные или складные вбок (вправо) пластиковые, либо складные вниз металлические (в варианте карабина, приклад по типу автомата Калашникова АКМС). В варианте винтовки оружие Stoner 63 могло комплектоваться штык-ножом, а также легкой отъемной складной сошкой, штатной для «пулеметной» конфигурации.

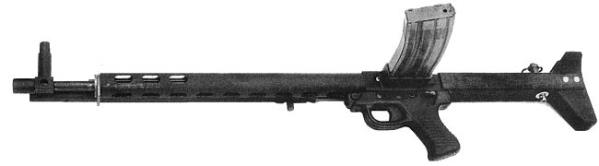

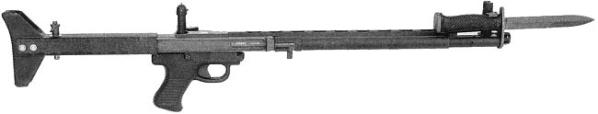

Автомат (штурмовая винтовка) TRW LMR — Low Maintenance Rifle
| Калибр: | 5.56x45mm m193 |
| Тип автоматики: | газоотводный, запирание разводимыми в стороны роликами |
| Длина: | 870 мм |
| Длина ствола: | 193 мм |
| Вес: | 3,63 кг с 30 патронами в магазине |
| Темп стрельбы: | 450 выстрелов в минуту |
| Магазин: | 20 или 30 патронов |
Первоначальный опыт использования винтовки M16 в ходе войны во Вьетнаме показал высокую требовательность этого оружия к регулярной чистке и уходу. Поэтому среди экспертов Армии США возникла идея создания винтовки с максимально упрощенным обслуживанием, пригодной как для американских солдат, так и в большей степени, для различных иррегулярных формирований, «дружественных» США, от бойцов которых сложно ожидать высокой выучки в обращении с оружием. Новый проект, получивший обозначение LMR — Low Maintenance Rifle (винтовка с минимальным обслуживанием), получил финансирование в 1971 году, и тогда же контракт на разработку винтовки LMR получила американская корпорация TRW Inc. В ходе работы над проектом было создано несколько экспериментальных прототипов, как под штатный патрон 5.56x45 мм М193, так и под экспериментальный патрон XM216 калибра 5.6 мм со стреловидной подкалиберной пулей. Работы продолжались до 1973 года, когда в связи с окончанием войны во Вьетнаме и наличием в войсках значительного количества уже более или менее отработанных винтовок M16 было решено прекратить финансирование проекта LMR. В серии эта весьма интересная винтовка так и не выпускалась.
В основу концепции LMR была положена максимальная простота конструкции в сочетании с широким использованием специальных корозионостойких покрытий и сухой смазки, наносимой в виде пленочного покрытия на трущиеся части оружия.
Винтовка LMR имела так называемую «линейную» конфигурацию, при которой приклад находится на линии приложения силы отдачи, значительно уменьшая подброс оружия при стрельбе. Автоматика винтовки использует энергию пороховых газов, отводимых из дульной части ствола в газовый цилиндр, расположенный справа от оси оружия. газовый поршень с длинным рабочим ходом жестко соединен с затворной

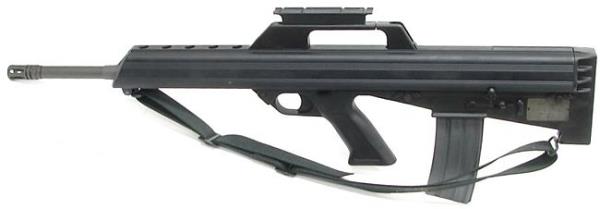

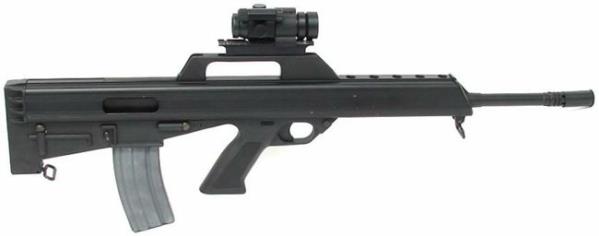

Самозарядная винтовка Bushmaster M-17s
| Калибр: | 5.56x45 мм (.223 remington) |
| Длина: | 760 мм |
| Длина ствола: | 546 мм |
| Вес: | (без магазина): 3.72 кг |
| Магазин: | подходят все магазины от m16/ar15 |
История этой винтовки восходит к 1982 году, когда небольшая австралийская компания Armstech приняла участие в конкурсе на новый 5.56 мм автомат для армии Австралии. Компания в спешном порядке разработала компактный автомат (штурмовую винтовку) под патрон 5.56 мм НАТО в компоновке буллпап, однако армейский конкурс был выигран австрийской винтовкой Steyr AUG, принятой на вооружение ВС Австралии под обозначением F88. Тем не менее компания Armstech продолжила разработки, однако последовавший финансовый крах привел к тому, что права на новую винтовку были проданы другой австралийской компании, Edenpine, которая решила вывести новую и перспективную систему на рынок США. В начале 1990-х Edenpine продала права на модернизацию и производство новой винтовки американской компании Bushmaster Firearms Inc. В начале 1994 года компания Bushmaster вывела на американский рынок самозарядную винтовку M17s, предназначенную для гражданского и полицейского рынков. Винтовка эта оказалась довольно удачной, сочетая в себе довольно длинный ствол и относительно компактные общие габариты оружия, хорошую надежность и удобство в обращении. Тем не менее, в 2005 году компания Bushmaster свернула производство винтовки M17s, сосредоточившись на производстве более популярных в США винтовок типа Ar-15 / M16. Объясняется это главным образом малой общей популярностью компоновки буллпап — по непонятным для автора причинам.
Винтовка Bushmaster M-17s — самозарядная, использует газоотводную автоматику с верхним расположением газового поршня с коротким рабочим ходом. Запирание ствола осуществляется поворотным затвором с 7-ю боевыми упорами. Массивная затворная рама движется на дух направляющих стержнях, вокруг которых расположены возвратные пружины. Затворная группа и ствол смонтированы в ствольной коробке, выполненной из алюминиевого сплава. Снизу к ней крепится пластиковая коробка ударно-спускового механизма, выполненная зацело с пистолетной рукояткой, приемником для магазина и затыльником приклада. Сверху на ствольной коробке выполнена интегральная рукоятка для переноски оружия, на верхней поверхности которого выполнена направляющая для крепления оптических прицелов. Задняя часть рукоятки для переноски выполнена подвижной и служит рукояткой для взведения затвора. Предохранитель выполнен в виде поперечной кнопки, расположенной в передней части спусковой скобы. Питание патронами осуществляется из магазинов, совместимых с магазинами винтовок Ar-15 / M16.

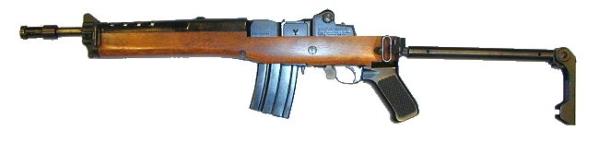

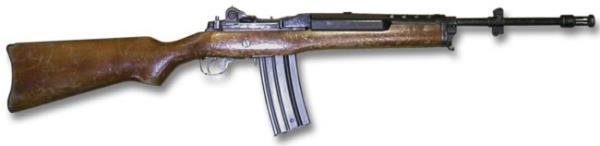

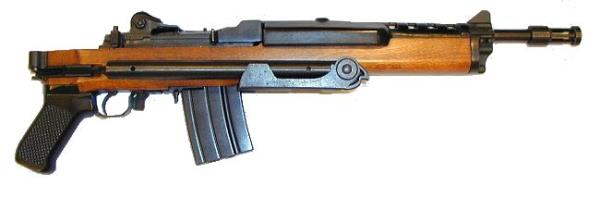

Штурмовая винтовка Ruger AC-556 / самозарядная винтовка Mini-14 GB
