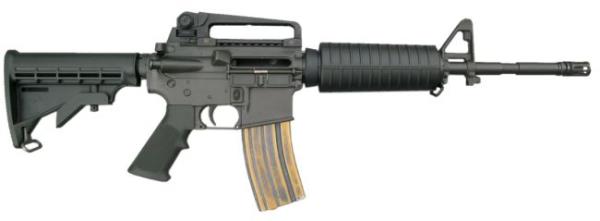

Автомат (штурмовая винтовка, карабин) Colt M4 и M4A1 carbine
| Калибр: | 5.56mm NATO |
| Автоматика: | Газовый двигатель с прямым отводом газов, запирание поворотом затвора |
| Общая длина: | 838 мм (приклад раздвинут); 757 мм (приклад полностью сложен) |
| Длина ствола: | 370 мм |
| Вес: | 2.52 кг без магазина и аксессуаров; 3.0 кг со снаряженным магазином на 30 патронов |
| Емкость магазина: | 20 или 30 патронов штатно |
| Темп стрельбы: | 700–950 выстрелов в минуту |
| Максимальная эффективная дальность стрельбы: | 360 метров |
Фирма Colt разрабатывала карабины (варианты с укороченным стволом) на базе винтовок семейства AR-15 / M16 с конца 1960-х годов. Часть из этих карабинов, в частности Colt CAR-15 Commando, XM-177E, поступили на вооружение некоторых подразделений Вооруженных Сил США, а также поставлялись на экспорт (в том числе в Израиль). К началу девяностых годов старая идея о замене в войсках пистолетов (Беретта М9) и устаревших пистолетов-пулеметов М3А1 на единый, более эффективный образец оружия, снова проросла в головах американских военных, в результате чего на вооружение ВС США в 1994 году был принят автоматический карабин Colt model 720 калибра 5.56 мм НАТО под обозначением М4. Новый карабин в первую очередь предполагался для вооружения экипажей боевых машин, расчетов техники, клерков — короче всех тех, кому по штату не положена полноценная винтовка М16А2. Однако вскоре Командование Специальных Операций США (US Special Operations Command, US SOCOM) обратило внимание на М4 как на возможный единый образец автомата для всех сил Спец. Операций в США.

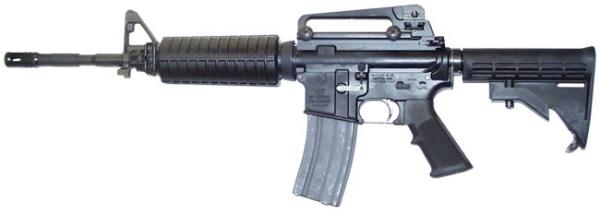

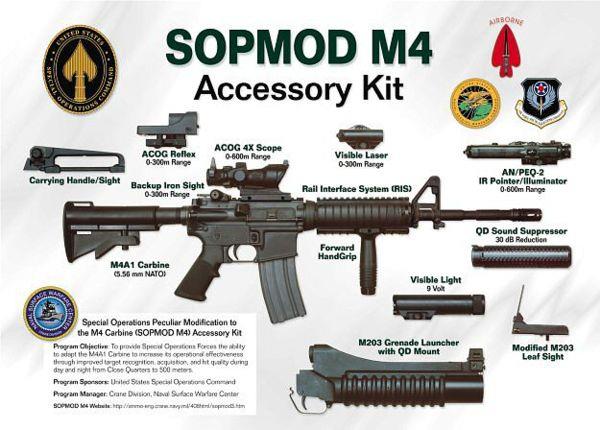

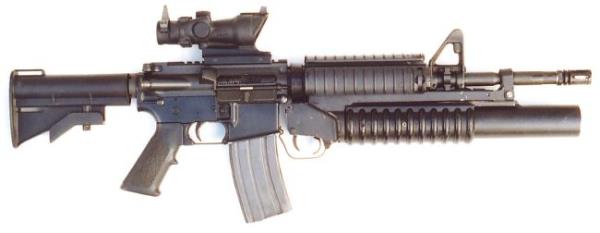

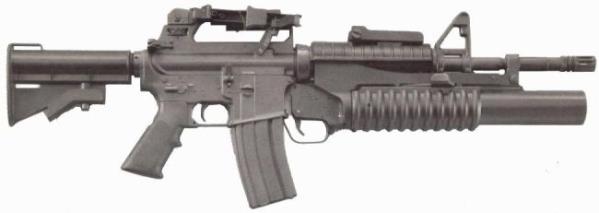

Карабин М4, по сути, являлся винтовкой М16А2 с укороченным стволом и телескопическим прикладом. В 1996 году по заказу сил специальных операций на основе винтовки М16А3 был разработан аналогичный карабин М4А1, отличавшийся возвратом к полностью автоматическому огню вместо режима огня с отсечкой по 3 выстрела. Тогда же для карабинов М4 и М4А1 был принят базовым вариант со съемной рукояткой для переноски, устанавливающейся на интегральную направляющую типа Picatinny rail. На базе карабина М4А1 Центр наземных операций ВМФ США разработал специальный набор компонент, названный SOPMOD M4 kit. Этот набор имеет в качестве ядра карабин М4А1 с цевьем типа RIS (Rail Interface System — интерфейсная система направляющих). На направляющую Picatinny на ствольной коробке карабина, и на направляющие на цевье RIS могут крепиться следующие элементы комплекта: прицелы — оптический 4x кратный ACOG, коллиматорный («красная точка») ACOG, открытый съемный диоптрический прицел; лазерные целеуказатели видимого и инфракрасного диапазона; ночные прицелы; фонари; передняя рукоятка; модифицированный 40 мм гранатомет М203 с укороченным стволом и улучшенным прицелом. Кроме того, в комплект входит быстросъемный глушитель, надеваемый прямо на штатный пламегаситель карабина. Новый карабин поступил на вооружение всех сил Спец Операций США.
Отдельно нужно отметить, что в отличие от более ранних карабинов фирмы Кольт на базе M16, карабины M4 и М4А1 могут оснащаться штатным штык-ножом М9 от винтовки М16А2, устанавливаемым на пламегаситель и специальный прилив под газовой камерой.
Нужно заметить, что опыт противотеррористической кампании США в Афганистане в 2002 году принес не самые лучшие отзывы о М4А1. Во первых, укороченный ствол привел к снижению скорости пули, и, как следствие, к снижению эффективной дальности огня. Во вторых, ствол и цевье карабина очень быстро перегреваются при стрельбе. В третьих, укорочение ствола и перенос газоотводного отверстия в зону более высоких (по сравнению с М16А2) давлений привел к росту темпа стрельбы, увеличению износа деталей и общему снижению надежности системы. В течении последних нескольких лет в США ведутся активные дискуссии о желательности или даже необходимости замены карабинов М4 и М4А1 на более надежный и эффективный образец, однако командование Вооруженных сил США (в отличие от многих солдат «в поле»), судя по всему. пока не считает подобный дорогостоящий шаг оправданным.
Карабин М4 отличается от винтовки М16А2 только укороченным стволом с соответственно укороченным цевьем, и телескопическим выдвижным прикладом, имеющим 4 фиксированных положения. Карабин М4А1 является аналогичной модификацией винтовки М16А3, поэтому их устройство полностью идентично устройству соответствующих винтовок семейства М16.

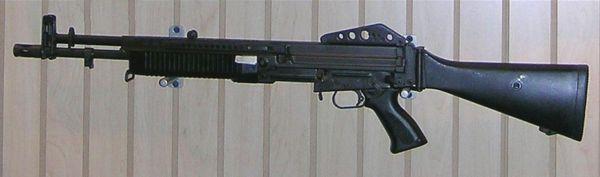

Stoner 63:
| • | винтовка Stoner 63A (XM22) | карабин Stoner 63A (XM23) |
| Калибр | 5.56x45mm M193 | |
| Тип автоматики | газоотводный, запирание поворотом затвора | |
| Длина | 1022 мм | 911 мм (679 мм со сложенным прикладом) |
| Длина ствола | 508 мм | 400 мм |
| Вес (без патронов) | 3.72 кг | 3.67 кг |
| Темп стрельбы | 750–900 выстрелов в минуту | 740–800 выстрелов в минуту |
| Магазин | 30 патронов |

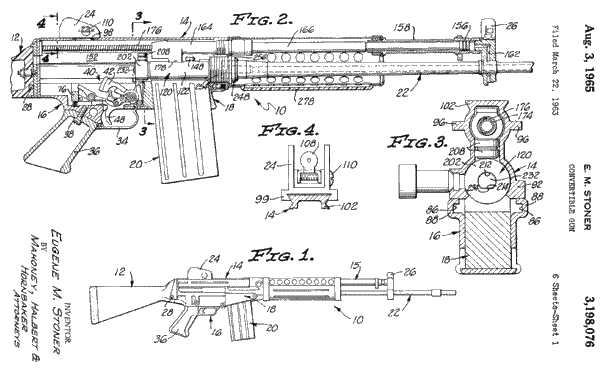

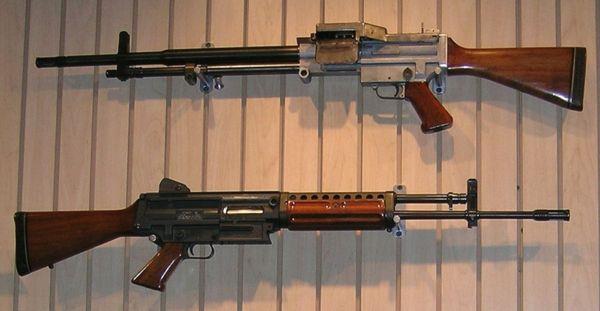

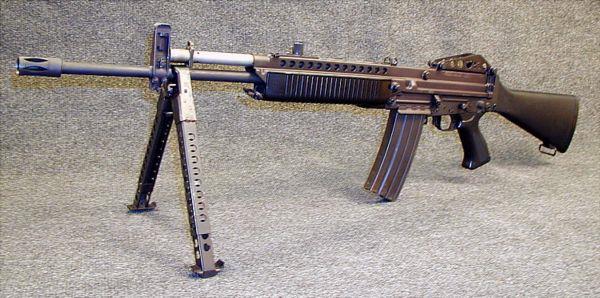

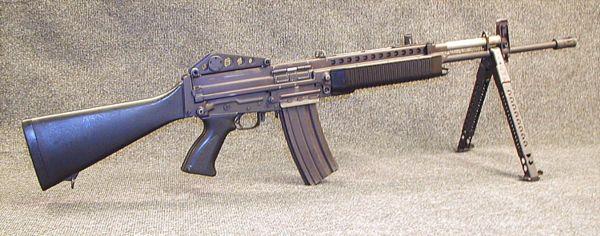

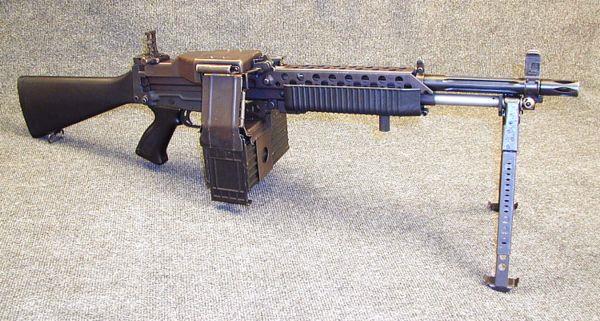

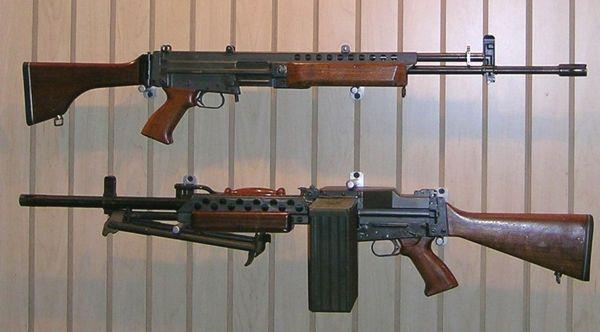

Система стрелкового оружия Stoner 63 была разработана Юджином Стонером после его ухода из компании Armalite, и реализована в металле в 1963 году американской корпорацией Cadillac Gage. Система стрелкового оружия Stoner 63 была рассчитана под патрон 5.56x45 мм и была построена на основе более ранней системы Stoner 62 калибра 7.62 мм НАТО. Основной концепцией системы Stoner 63 являлась полная модульность, обеспечивающая быструю реконфигурацию оружия для исполнения самых разных тактических задач — штурмовой винтовки, укороченного карабина, ручного пулемета, единого пулемета. Образцы оружия, созданные из компонентов системы Stoner 63, проходили тестирование в войсках США в середине 1960-х годов под обозначениями ХМ22 (штурмовая винтовка), ХМ23 (автоматический карабин), ХМ207 (ручной пулемет с ленточным питанием). Ни один из перечисленных образцов на вооружение так и не был принят, только ВМФ США в конце 1960-х закупили для своих сил специального назначения (US Navy SEAL) некоторое количество ручных пулеметов Stoner 63А с ленточным питанием и использовали их в ходе войны во Вьетнаме под обозначением Mk.23 mod.0. Общее количество оружия систем Stoner 63 и Stoner 63А, произведенного с 1963 по 1971 годы, когда производство было завершено, составляет примерно 3500–4000 единиц. Опыт армейских испытаний, а особенно — эксплуатации системы Stoner 63А во Вьетнаме, показал высокую требовательность этого оружия к качеству ухода и обслуживания, что, в сочетании с прочими особенностями, и определило коммерческий неуспех данного проекта.
Основной особенностью системы Stoner 63 является полная модульность конструкции. Всего в комплекс Stoner 63 входят чуть менее 20 основных компонент, позволяющих на основании единого центрального модуля ствольной коробки собирать в полевых условиях самые разные образцы оружия. Достигнута это было путем использования быстросменных стволов, отъемных модулей ударно-спускового механизма (УСМ) в сборе с пистолетной рукояткой, отъемных модулей питания патронами (обеспечивающих подачу патронов из коробчатых магазинов или патронных лент), модулей прицелов различных типов. Такая гибкость позволила бы, в случае принятия этой системы на вооружение, использовать для оснащения пехоты фактически единый образец оружия со взаимозаменяемыми деталями, единой схемой обслуживания. Такой подход изрядно упрощает логистическое обслуживание пехотных подразделений, однако платой за это оказывается несколько выросшая масса оружия по сравнению с узкоспециализированными образцами, а также потенциально несколько меньшая надежность (за счет увеличения числа компонент и отъемных узлов в каждом образце по сравнению со специализированными моделями оружия). В этом смысле система Stoner 63 опередила свое время на добрые 15 лет, так как первая массовая модульная система стрелкового оружия ( Steyr AUG) была поставлена на вооружение в Австрии только в 1977 году.
