Устройство AR-18

Винтовка AR-18 построена на основе газового двигателя автоматики с коротким рабочим ходом поршня, расположенного над стволом. Газовый поршень выполнен в виде стакана, охватывающего выпускной патрубок газовой каморы, и имеет собственную возвратную пружину. Запирание ствола осуществляется поворотным затвором, схожим по конструкции с затвором М16, и запирающимся за ствольную коробку. Затворная рама прямоугольной формы движется внутри ствольной коробки на двух направляющих стержнях, на каждом из которых надета своя возвратная пружина. Вращение затвора осуществляется при помощи штифта, движущегося в фигурном пазу, вырезанном в стенке затворной рамы. Затворная группа вместе с направляющими стержнями и возвратными пружинами собрана в единый модуль при помощи передних и задних торцевых панелей, и извлекается при разборке оружия как единое целое. Рукоятка взведения жестко закреплена на затворной раме справа и движется при стрельбе. Прорезь в ствольной

коробке для движения рукоятки затвора закрывается подпружиненной крышкой. В механизме предусмотрен останов затвора в открытом положении при израсходовании всех патронов в магазине (затворная задержка).

Ствольная коробка AR-18 выполнена из двух половин — верхней и нижней, выполненных штамповкой из стального листа. Половины соединены в передней части шарниром, что позволяет ствольной коробке «переламываться» для доступа к затворной группе и ударно-спусковому механизму. Защелкой ствольной коробки служат задние концы направляющих стрежней затворной рамы.

Ударно-спусковой механизм AR-18 курковый, обеспечивает огонь одиночными выстрелами и очередями. Рычажок предохранителя — переводчика режимов огня расположен слева на ствольной коробке и аналогичен переводчику на М16.

Цевье, пистолетная рукоятка и складной вбок приклад AR-18 выполнены из черного пластика. Антабки для ремня выполнены на основании газовой каморы под стволом (передняя) и в основании пистолетной рукоятки (задняя), так что положение ремня не зависит от того, сложен приклад или нет. Прицельные приспособления включают в себя мушку в полукруглом намушнике на основании газовой каморы и перекидной «L»-образный диоптрический целик на ствольной коробке. Кроме того, на всех AR-18 штатно предусмотрены крепления для фирменных оптических прицелов на верхней поверхности ствольной коробки.

Комбинированная штурмовая винтовка Alliant Techsystems / Heckler-Koch XM-29 OICW

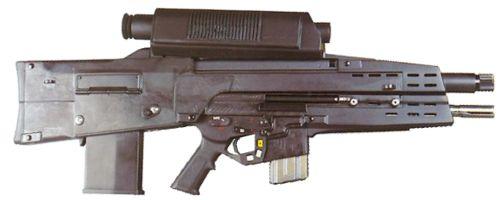

система XM-29 OICW (Objective Individual Combat Weapon) в его современном виде (2002)

ранние варианты конфигурации OICW (середина-конец 1990-х).1 — комбинированный 20 мм гранатомет и 5.56 мм автомат (современный вариант);2 — 20 мм гранатомет с присоединенным пистолетом-пулеметом 4.6 мм HK PDW;3 — 20 мм гранатомет как отдельная самостоятельная система

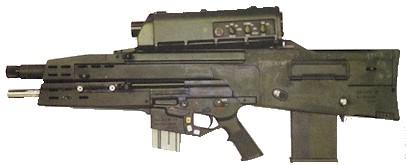

вид на левую сторону XM-29 OICW, демонстрирующий органы управления на прицельном блоке

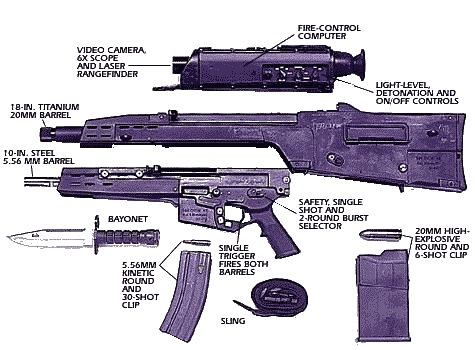

основные компоненты XM-29

боеприпасы для OICW — HE (осколочно-фугасный) и TP (учебно-тренировочный, с пассивной БЧ) для 20 мм гранатомета и KE — стандартный патрон 5.56 мм

Калибр:	5.56 мм НАТО и 20x85 мм
Тип автоматики:	газоотводный, запирание поворотом затвора (КЕ)
Длина:	890 мм
Длина ствола:	250 мм (ke); 460 мм (he)
Вес:	около 5.5 кг незаряженный; около 6.8 кг заряженный
Магазин:	30 патронов 5.56 мм + 6 гранат 20 мм

Система OICW (Objective Individual Combat Weapon — объективное индивидуальное боевое оружие) является попыткой резко повысить эффективность индивидуального вооружения пехотинца в условиях использования противником средств индивидуальной защиты (шлемы, бронежилеты) и условий местности (укрытий). История OICW

ведет свой отсчет с 1986 года, когда одно из ведущих военных учебных заведений Армии США, пехотная школа в форте Беннинг, выпустила документ под названием Small Arms System — 2000 (SAS-2000, Система стрелкового оружия 2000). Данный документ, в разрез с имевшимися на тот момент тенденциями к безгильзовым патронам (см. Heckler-Koch G11) и патронам со стреловидными поражающими элементами (см. Steyr ACR), утверждал что существенное повышение эффективности стрелкового оружия на данном этапе развития может быть достигнуто только использованием оружия, стреляющего компактными осколочно-фугасными (ОФ) снарядами, и оснащенного совершенными прицельными системами. Эта система должна была обеспечивать точное наведение на цель и подрыв ОФ боевой части непосредственно у цели, даже при условии некоторого промаха (для поражения цели осколками и фугасным действием). Главным достоинством такой системы указывалась независимость эффективности действия по цели от дальности стрельбы (эффективность обычных пуль напрямую зависит от дальности до цели и падает с ее ростом). Кроме того, за счет подрыва БЧ без прямого попадания резко возрастает вероятность поражения целей за счет уменьшения влияния ошибок прицеливания (граната, взорвавшаяся в 1 метре от цели, поразит цель осколками, а пуля, пролетевшая в 10 см от цели, не причинит ей ни малейшего вреда). В 1989 году центр разработки тренировочных программ и доктрин Армии США (US Army TRADOC) выпустил еще один рекомендательный документ, названный Small Arms Master Plan (SAMP, Основной план [развития] стрелкового оружия). Данный документ так же отдавал предпочтение системам, стреляющим ОФ гранатами с дистанционным подрывом у цели, и задавал в качестве перспективного семейство «объективного» (OBJECTIVE, предназначенного для выполнения определенных задач) оружия. Это семейство должно было включать в себя три системы — Objective Individual Combat Weapon (OICW), Objective Crew Served Weapon (OCSW, 25 мм автоматический гранатомет для замены станковых 40 мм гранатометов и 12.7 мм пулеметов) и Objective Personal Defense Weapon (OPDW, для замены пистолетов-пулеметов и пистолетов). SAMP устанавливал для «объективного» оружия дату поступления на вооружения 2000 год, что было заведомо нереально. Тем не менее, в свете безрезультативности программы ACR (см. Heckler-Koch G11 и Steyr ACR) в начале 1990-х были начаты исследования по программам Objective Weapons, в том числе и OICW.

В 2000 году было решено, что дальнейшую разработку по программе OICW продолжит группа компаний под руководством американской фирмы Alliant Techsystems Inc (ATK). Кроме ATK, в эту группу входят также фирмы Heckler-Koch (отвечает за разработку 20 мм гранатомета и 5.56 мм автомата), Brashear (отвечает за разработку прицельного комплекса) и еще ряд других фирм.

В начале 2003 года прошли успешные испытательные стрельбы, в которых использовались 20 мм боеприпасы типа HEAB (High Explosive, Air Burst — Осколочно-фугасные, с подрывом в воздухе). В 2002 году Армия США официально присвоила системе OICW индекс XM-29 (M-29 после принятия на вооружение). Начало производства и поступление на вооружение планируется на 2008 год. По текущим планам, на каждое отделение пехоты из 9 человек (Армия, Морская пехота) будет приходится по 4 системы М-29, которые должны заменить состоящие сейчас на вооружении комплексы М16А2 с гранатометами М203 и ручные пулеметы М249. Предполагается также, что эффективность OICW по сравнению с комплексом М16/М203 вырастет аж в 5 раз.

Планировалось, что при серийном производстве стоимость одного образца будет составлять не более 10 000 долларов США, а стоимость одной 20 мм гранаты — не более 25 долларов США (текущая стоимость винтовки М16А2 составляет порядка 600–700 долларов США).

Вследствие принятия решения об необходимости увеличения калибра гранатометной части системы OICW с 20 до 25 миллиметров в 2004 году было решено разделить разработку единой системы OICW на две первоначально независимых системы — 5.56 мм модульную винтовку XM8 (OICW Increment 1) и 25 мм самозарядный ручной гранатомет XM25 (OICW Increment 2). Предполагается, что если разработка этих систем пройдет успешно, то в обозримом будущем снова будет сделана попытка снова объединить их в единую систему XM29 OICW Increment 3.

Техническое описание

OICW представляет собой модульную конструкцию, состоящую из трех основных модулей: модуля «KE» (Kinetic Energy), представляющего собой слегка модернизированную винтовку Хеклер-Кох G36; Модуля «HE» (High Explosive), представляющего из себя самозарядный 20 мм гранатомет с магазинным питанием, устанавливаемый сверху на модуль «КЕ» и использующий для стрельбы общий с модулем «КЕ» спусковой крючок; И, наконец, модуль управления огнем, включающий в себя дневной/ночной телевизионный прицелы, лазерный дальномер и баллистический вычислитель, который автоматически выставляет в объективе прицельную марку в соответствии с дальностью до цели, а также используется для программирования дистанционных взрывателей 20 мм гранат.
