Газоотводная автоматика конструкции Юджина Стонера не имеет газового поршня в его традиционном понимании. Пороховые газы отводятся через отверстие в стенке ствола и по газовой трубке из нержавеющей стали отводятся внутрь ствольной коробки. Задний конец газовой трубки перед выстрелом входит в специальный насадок («gas key»), установленный сверху на затворной раме. В момент выстрела пороховые газы проходят по газовой трубке и через насадок попадают в полость внутри затворной рамы. Эта кольцевая полость расположена вокруг хвостовика затвора и с передней стороны ограничена утолщенной частью затвора, а с задней — стенкой затворной рамы. Давление газов внутри этой полости заставляет затворную раму начать движение назад, относительно изначально неподвижного затвора. Это движение при помощи фигурного паза в затворной раме и входящего в него ведущего штифта на затворе поворачивает затвор, выводя его боевые упоры (числом 7) из зацепления с хвостовиком ствола. После расцепления затвора со стволом вся затворная
Ударно-спусковой механизм курковый, достаточно простой по конструкции, и ведущий свою родословную от дробового ружья Браунинга Auto-5. Режимы работы УСМ выбираются при помощи трехпозиционного (на боевом оружии) или двухпозиционного (на гражданском) переключателя, расположенного на ствольной коробке слева, над пистолетной рукояткой. Положения переключателя для боевого оружия: «safe» (предохранитель), «semi» (одиночные выстрелы), «auto» (автоматический огонь, М16А1) или «burst» (огонь с отсечкой по 3 выстрела, М16А2).
Ствольная коробка выполнена из двух половин, верхней и нижней (upper receiver, lower receiver). Обе половины выполнены станочной обработкой из алюминиевых кованных заготовок (некоторые коммерческие модели имеют ствольные коробки литые из алюминия). Соединение двух половин происходит при помощи двух поперечных штифтов — переднего (поворотного — pivot pin) и заднего (разборочного — takedown pin). Для неполной разборки задний штифт выдавливается слева направо при помощи любого подходящего предмета, в том числе — патрона, а затем ствольная коробка «переламывается» вокруг переднего штифта, после чего из нее можно извлечь затворную группу и рукоятку для заряжания, и произвести осмотр и чистку оружия. Для дальнейшей разборки передний штифт выдавливается аналогичным образом и ствольная коробка разбирается на две части.
Фурнитура винтовки (цевье, пистолетная рукоятка, приклад) выполнены из ударопрочного пластика черного цвета. Цевье на М16А1 и боле ранних винтовках — треугольного поперечного сечения, из двух невзаимозаменяемых половин, левой и правой. На М16А2 цевье круглого сечения, из двух взаимозаменяемых половин, верхней и нижней. Внутри цевье имеет алюминиевые теплозащитные вкладыши. Приклад у М61А2 несколько длиннее, чем у М16А1. В затыльнике приклада имеется дверца, закрывающая отсек для принадлежностей для чистки и ухода за оружием. Винтовка комплектуется съемным винтовочным ремнем. Пламегасители на самых ранних моделях М16 — трехщелевые, с открытыми вперед щелями, на М16А1 — четырехщелевые, с закрытыми спереди щелями, на М16А2 — пятищелевые. На пламегаситель моет устанавливаться штык-нож модели М7 или М9. На винтовках М16А1 и М16А2 возможна установка 40 мм однозарядного гранатомета M203. Гранатомет устанавливается под стволом винтовки вместо штатного цевья, для стрельбы из него на винтовку также ставятся специальные дополнительные прицельные приспособления.
Прицельные приспособления на М16А1 включают в себя круглую мушку на основании газовой камеры, закрытую с боков двумя «ушами». Диоптрический целик перекидной, L-образный, рассчитан на дальности в 250 и 400 метров, и расположен в рукоятке для переноски. Мушка имеет возможность регулировки по высоте, а целик имеет механизм введения боковых поправок (только для приведения оружия к нормальному бою). На М16А2 мушка в целом аналогична мушке М16А1, однако имеет прямоугольное сечение. Целик также диоптрический, перекидной, однако поправки на дальность вводятся при помощи барабанчика под целиком, а две апертуры рассчитаны на разные условия стрельбы — при хорошей освещенности (меньшая) и при малой освещенности (большая). На М16А2 и М16А3
Питание патронами осуществляется из коробчатых двухрядных магазинов. Первоначально магазины были алюминиевые, на 20 патронов, позже появились алюминиевые и стальные магазины на 30 патронов. Кроме того, существует значительный выбор магазинов различной емкости, производимых для коммерческой продажи — от 7 и 10-патронных для гражданского оружия, до 40-патронных коробчатых и 100–120 патронных барабанных (включая 100-патронные двойные барабаны Beta-C американского производства и 120-патронные барабаны китайского производства).

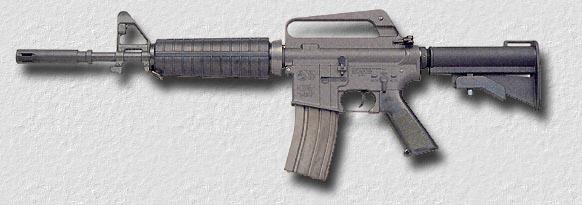

Colt CAR-15 / XM-177 Commando
| • | ТТХ для современного варианта Colt mod 933 Commando |
| Калибр: | 5.56x45 mm (.223 remington) |
| Тип автоматики: | газоотводный, запирание поворотом затвора |
| Длина: | 680–762 мм |
| Длина ствола: | 292 мм |
| Вес: | 2.44 кг без магазина |
| Темп стрельбы: | 750 выстрелов в минуту |
| Магазин: | 30 патронов |

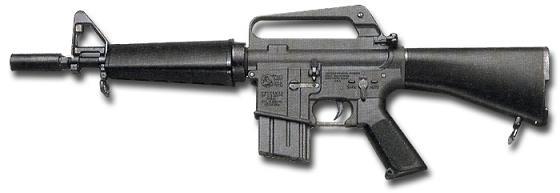

Компактный автомат (штурмовой карабин, или по внутренней классификации фирмы Кольт — пистолет-пулемет) Colt Commando был создан в 1965 году по требованию американских сил специального назначения, действовавших во Вьетнаме. Инженеры фирмы Кольт просто укоротили ствол винтовки М16 в 2 раза (с 508 до 254 мм), а также укоротили пластиковый приклад на 76 мм, сделав его раздвижным. В остальном новый автомат, названный CAR-15, не отличался от ранней М16. Специально для ВВС США на основе CAR-15 фирма Кольт разработала вариант CAR-15 Survival rifle, предназначенный для пилотов самолетов и вертолетов в качестве оружия выживания на вражеской территории. Это вариант имел металлический нескладной приклад, цевье круглого сечения и укороченную пистолетную рукоятку.
Первоначальный опыт применения CAR-15 во Вьетнаме продемонстрировал ряд проблем. Из-за короткого ствола звук выстрела был чрезмерно громким, а немалая вспышка от выстрелов слепила стрелка в сумерках и выдавала его позицию противнику. Решением стала установка нового, удлиненного пламегасителя, и новый вариант был принят на вооружение Армии США под обозначением XM-177E1 Commando. ХМ-177Е1 имел цевье трубчатого сечения и телескопический металлический выдвижной приклад. Ствольная коробка от М16Е1 имела досылатель затвора. В 1967 году происходит дальнейшая модернизация Commando, путем удлинения ствола до 292 миллиметров.

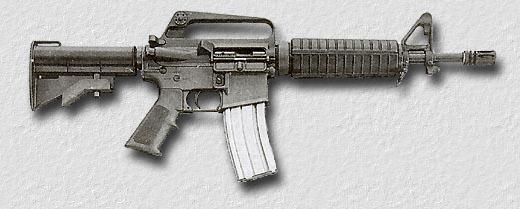

Позже, с принятием на вооружение штурмовых винтовок M16A2 и M16A3, новые варианты Colt Commando получили и новые ствольные коробки, с отражателями стреляных гильз и (некоторые модели) с универсальной направляющей вместо интегральной рукоятки для переноски по типу М16А3. Различные варианты Commando состоят на вооружении Сил Специального Назначения США а также в ряде других стран, в том числе в Израиле и на Филлипинах.
С технической точки зрения, Colt Commando почти не отличается от современных ему вариантов винтовки М16 — он имеет такую же ствольную коробку из алюминиевого сплава, состоящую из двух частей, такую же автоматику с прямым отводом пороховых газов в затворную раму и поворотным затвором с 8 боевыми упорами. Возвратная пружина находится в прикладе, и потому все варианты Commando оснащаются не складными вбок или вниз, а телескопическими прикладами. В зависимости от модели, Commando может иметь полностью автоматический режим огня или огонь с отсечкой очереди по 3 патрона (в добавление к обязательному режиму одиночных выстрелов).
