7.4.8. Во избежание повреждения изоляции пакета статора и деформации посадочных поверхностей центрирующих заточек станины при демонтаже обмоток с выжиганием изоляционных материалов в специальных печах необходимо иметь автоматические или следящие устройства контроля температуры, которая не должна превышать 400 °C.
При демонтаже обмоток необходимо предусмотреть защиту посадочных поверхностей и торцов центрирующих заточек станины от повреждений.
7.4.9. Во избежание повреждения посадочных поверхностей деталей и сборочных единиц не допускается разборка двигателей ударами по выступающему концу вала.
7.4.10. При разборке двигателей необходимо
7.4.11. Обмотки и токоведущие части должны быть надежно закреплены, пазовые клинья плотно забиты в пазы без слабины.
7.4.12. Сопротивление изоляции и электрическая прочность изоляции обмоток должны соответствовать требованиям ремонтной документации. Витки проволочных бандажей должны быть наложены плотно, без пропусков и перекрещиваний. Каждый слой проволочного бандажа должен быть тщательно пропаян. Замки бандажа должны быть плотно подбиты и пропаяны. Весь бандаж должен иметь блестящую поверхность, без черновин и пятен. При простукивании легким молотком бандаж не должен издавать дребезжащего или глухого звука.
7.4.13. Щетки должны быть притерты к поверхности контактных колец. Установка на двигатель щеток различных марок не допускается.
7.4.14. Двигатели на два напряжения должны соединяться на напряжение сети, указанное в заказе.
7.4.15. При замене подшипников должны быть применены подшипники классов точности не ниже применяемых предприятиями-изготовителями.
7.4.16. При сборке двигателей свободное пространство камер подшипниковых узлов должно быть на 0,65 объема заполнено смазкой, указанной в ремонтной документации, а для двигателей с частотой вращения 3000 об/мин – на 0,5 объема.
7.4.17. Испытания двигателей должны проводиться в соответствии с инструкциями заводов-изготовителей.
7.4.18. Для синхронных и асинхронных двигателей, наиболее массовых в ремонте, устанавливается перечень электрических испытаний, которым должен подвергаться каждый отремонтированный двигатель в зависимости от вида ремонта.
7.4.19. Программа приемо-сдаточных испытаний для двигателей повышенной надежности против взрыва принимается в соответствии с ТУ предприятия-изготовителя.

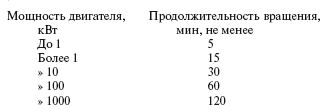

7.4.20. Каждый отремонтированный двигатель должен пройти обкатку без нагрузки при номинальной частоте вращения в течение времени, указанного ниже:
7.4.21. При ремонте рудничных двигателей с заменой обмоток по технологическому процессу, отличающемуся от технологии предприятия-изготовителя, необходимо проводить испытания двигателя на влагоустойчивость.
При последующих ремонтах однотипных рудничных двигателей проведение испытаний на влагоустойчивость необязательно. Каждый отремонтированный двигатель должен иметь знак исполнения по взрывозащите.
7.4.22. В случае неудовлетворительного состояния таблички предприятия-изготовителя либо ее отсутствия должна быть прикреплена новая табличка, на которой указываются: наименование или товарный знак ремонтного предприятия; тип двигателя; мощность, кВт, соединение фаз; напряжение, В; номинальная частота вращения, об/мин;
номинальный ток, А; напряжение на кольцах ротора, В (для двигателей с фазным ротором), ток ротора, А (для двигателей с фазным ротором); ремонтный номер или номер заказа; дата выпуска из ремонта (год, месяц).
7.4.23. Ремонтное предприятие (цех)
7.4.24. Каждое отремонтированное изделие должно быть испытано по программе приемо-сдаточных испытаний. Программа приемо-сдаточных испытаний зависит от вида ремонта.
7.4.25. В программу приемо-сдаточных испытаний входят электрические испытания, а также проверка:
комплектности отремонтированного электрооборудования;
соответствия электрооборудования в процессе ремонта и сборки требованиям ремонтной документации с контролем всех параметров, обеспечивающих взрывозащиту;
наличия необходимой сопроводительной документации.
Программа приемо-сдаточных испытаний, нормы испытаний, допускаемые отклонения показателей от номинальных значений устанавливаются ремонтной документацией на конкретное изделие.
7.4.26. Испытания электрооборудования в процессе ремонта могут производиться в несколько этапов, например: гидравлические испытания деталей взрывонепроницаемой оболочки, испытания обмоток в процессе их изготовления, стендовые испытания и т. д.
Результаты приемо-сдаточных испытаний записываются в журнале испытаний.
7.5. Нормативы периодичности, продолжительности и трудоемкости ремонта
7.5.1. Периодичность ремонта установлена для электрических машин, работающих в нормальных условиях эксплуатации.
7.5.2. Трудоемкость ремонта приведена в табл. 7.1 только на ремонт собственно электрических машин без учета ремонта пускорегулирующих устройств и регуляторов частоты вращения, напряжения и другой коммутационной аппаратуры, трудоемкость ремонта которых устанавливается отдельно.
7.5.3. На ТО электрических машин следует предусматривать 10 % трудоемкости их текущего ремонта.

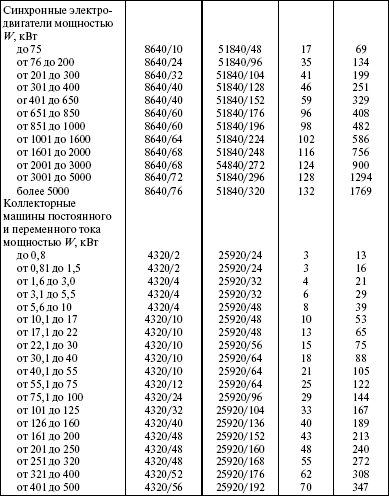

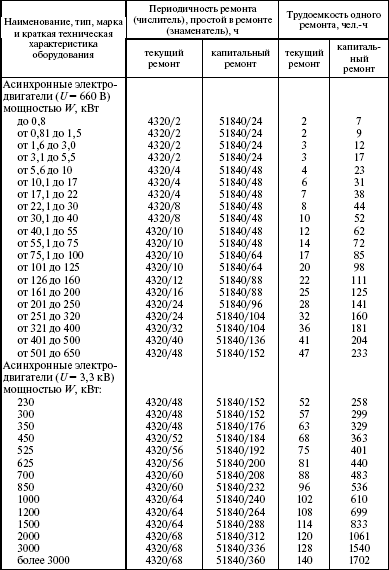

Таблица 7.1
Нормативы периодичности, продолжительности и трудоемкости ремонта электрических машин
Примечания.
1. Для электрических машин, работающих в тяжелых условиях (горячие, химические, гальванические, деревообрабатывающие и им подобные цеха), а также используемых с длительными циклами непрерывных работ и с высокой степенью загрузки (приводы насосов, компрессоров, вентиляторов, кондиционеров, двигателей-генераторов, дробилок, мельниц, землесосов, умформеров и т. д.) капитальный ремонт следует планировать не реже, чем через 17 280 ч, текущий – не реже чем через 4320 ч. Разрешается производить ремонт электродвигателей, конструктивно входящих в состав оборудования, в соответствии с периодичностью ремонта этого оборудования, не превышающей приведенную в табл. 7.1.
