2. Трудоемкость и продолжительность простоя в ремонте асинхронных электродвигателей приведена для электродвигателей с короткозамкнутым ротором. Для электродвигателей с фазным ротором, взрывозашищенных, многоскоростных, погружных и крановых трудоемкость и продолжительность простоя в ремонте принимается с коэффициентом 1,3.
3. Нормативы трудоемкости ремонта приведены для электродвигателей с невсыпными обмотками исходя из обеспечения их готовыми секциями заводского изготовления. Для электродвигателей с всыпными обмотками трудоемкость принимается с коэффициентом 1,8.
4. Нормативы трудоемкости ремонта приведены для машин с частотой вращения 1500 об/мин. Для электрических машин с другими частотами вращения вводятся следующие коэффициенты: 3000
5. Трудоемкость ремонта высоковольтных электродвигателей приведена для напряжения 3,3 кВ. Для электродвигателей напряжением 6,6 кВ и более трудоемкость следует принимать с коэффициентом 1,3.
6. Для двух– трех– и более машинных агрегатов, умформеров, двигателей-генераторов трудоемкость ремонта агрегата в целом принимается как сумма трудоемкостей ремонта всех входящих в состав агрегата машин (в том числе и привода), умноженная на коэффициент 1,6.
7.6. Нормы расхода материалов на текущий и капитальный ремонт
7.6.1. Нормы расхода материалов на капитальный ремонт, приведенные в табл. 7.3 и 7.4, установлены в зависимости от мощности электрических машин. Нормы расхода материалов на текущий ремонт установлены в процентах от соответствующих норм расхода на капитальный ремонт в следующих размерах: для электрических машин мощностью до 500 кВт – 30 %, более 500 кВт – 26 % по следующей номенклатуре: жесть белая, проволока сварочная, шины медные, картон электроизоляционный, лента киперная, гетинакс, текстолит, лакоткань (стеклоткань), масло машинное, смазка консистентная, керосин обезвоженный, материал обтирочный, шкурка шлифовальная, шнур крученый.
7.6.2. В табл. 7.2 приведены нормы страхового запаса электрических машин и запасных частей к ним.

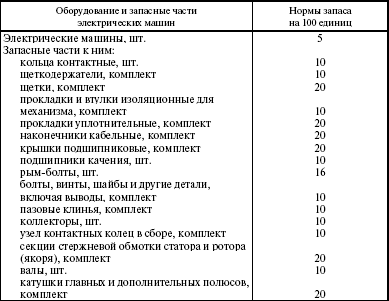

Таблица 7.2
Нормы страхового запаса электрических машин и запасных частей
Примечание. Приведенные нормы запаса электрических машин и запасных частей к ним должны предусматриваться на каждый тип электрических машин, имеющих одинаковую конструкцию.
Для электрических машин, отнесенных к категории основного энергетического оборудования, норма запаса увеличивается на 50 %, если в остальном парке оборудования отсутствуют машины данных типов и моделей.

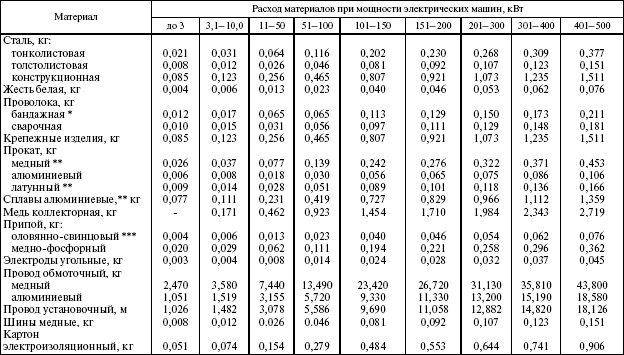

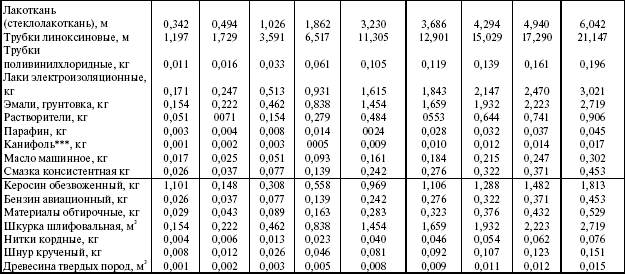

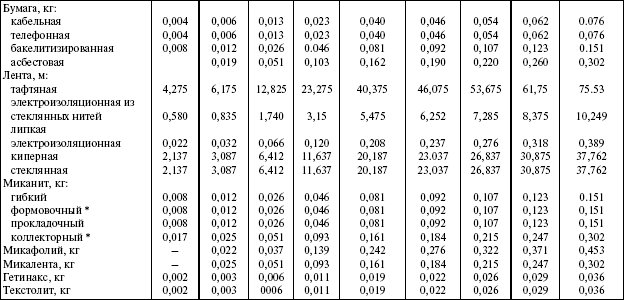

Таблица 7.3
Нормы расхода материалов на капитальный ремонт электрических машин мощностью до 500 кВт
* Планируется только для коллекторных машин и электродвигателей с фазным ротором.
** Планируется для электродвигателей с короткозамкнутым ротором.
*** Для коллекторных машин и электродвигателей с фазным ротором вводится коэффициент 2,5.

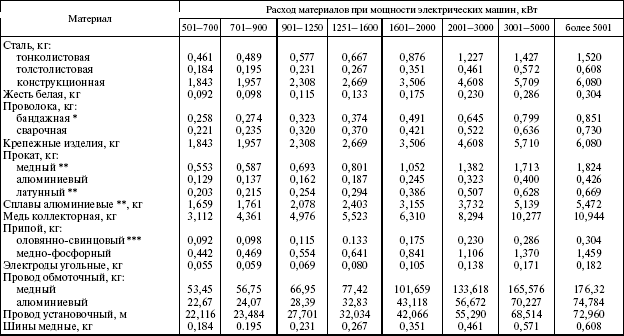

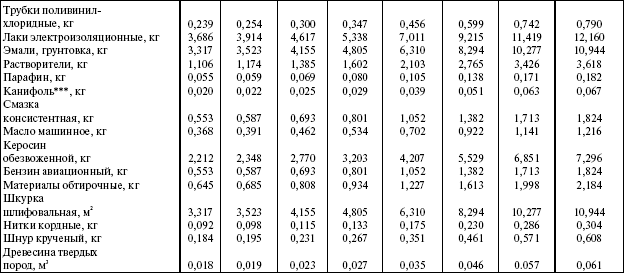

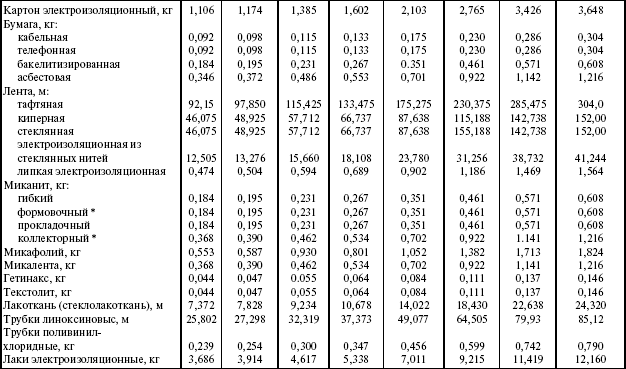

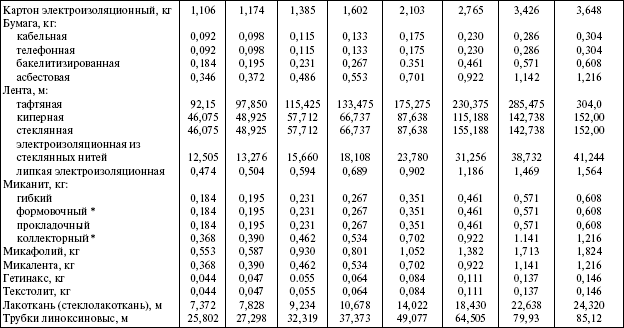

Таблица 7.4
Нормы расхода материалов на капитальный ремонт электрических машин мощностью более 500 кВт
*
** Планируется для электродвигателей с короткозамкнутым ротором.
*** Для коллекторных машин и электродвигателей с фазным ротором вводится коэффициент 2,5.
8. ЭЛЕКТРИЧЕСКИЕ СЕТИ
Указания по ТО и ремонту в данном разделе приведены для электрических сетей следующих назначений:
воздушные линии электропередачи (ВЛ) напряжением до 35 кВ;
кабельные линии (КЛ) наружной и внутренней прокладки до 10 кВ;
внутрицеховые силовые сети до напряжением 1000 В, выполненные проводами различных марок и сечений;
осветительные сети и вторичные цепи;
магистральные сети из закрытых и открытых шинопроводов, шинные сборки;
сети заземления и заземляющие устройства.
8.1. Техническое обслуживание
При ТО электрических сетей проводятся следующие операции, предусмотренные ПТЭ и ППБ:
ВЛ: обходы и осмотры ВЛ напряжением до 1000 В – ежемесячно; ВЛ напряжением более 1000 В – еженедельно в дневное и ночное время; внеочередные осмотры ВЛ (независимо от напряжения) – после аварий, ураганов, половодий, при пожарах вблизи ВЛ, гололеде, морозе ниже минус 40 °C, после тумана и при других аналогичных режимах, влияющих на конструктивную целостность элементов ВЛ; принятие немедленных мер при аварийных ситуациях;
КЛ: наружный осмотр трасс КЛ напряжением до 10 кВ, проложенных в земле, – не реже 1 раза в 3 месяца; КЛ, проложенных в населенных пунктах, с усовершенствованным покрытием, – не реже 1 раза в 12 месяцев; КЛ, проложенных в коллекторах, туннелях, шахтах и по железнодорожным мостам, – не реже 1 раза в 24 месяца; кабельных муфт – не реже 1 раза в 6 месяцев; осмотры концевых кабельных муфт напряжением более 1000 В, установленных на трансформаторных подстанциях и распределительных пунктах при каждом осмотре оборудования; осмотр подводящих кабелей должен производиться по местным инструкциям; осмотр туннелей, шахт, кабельных полуэтажей и каналов на электростанциях (подстанциях) – персоналом электроцеха или дежурным персоналом предприятия по графику, утвержденному главным инженером электростанции или начальником электроцеха, не реже 1 раза в месяц; контроль состояния КЛ в районах с блуждающими в земле токами – в сроки, установленные местной инструкцией; профилактические испытания КЛ напряжением постоянного тока пятикратного значения номинального линейного напряжения для КЛ напряжением более 1000 В – 1 раз в год, напряжением до 1000 В – не реже 1 раза в 3 года;
внутрицеховые силовые и осветительные сети и вторичные цепи: проверка прочности крепления мест механической защиты, мест ввода в аппараты, распределительные пункты, защиты проводок в местах входа и выхода в трубы, проверка состояния заземления трубных проводок; осмотр мест прохода сетей через стены и перекрытия, проверка крепления и состояния конструкций, по которым проложены кабели и провода; восстановление нарушенной маркировки, надписей и предупредительных плакатов; осмотр изоляции электросетей, проверка состояния паек, плотности соединений и штуцеров во взрывоопасных и пожароопасных помещениях, состояния экранирующих оболочек и защитных покрытий, устранение провеса сетей, мест с поврежденной изоляцией; постоянный контроль отсутствия перегревов и соответствия сетей фактическим нагрузкам; принятие необходимых мер вплоть до немедленного отключения сетей при аварийных ситуациях; осмотры сетей с заполнением карт осмотров в установленные местными инструкциями сроки.
