для ртутных преобразователей: ремонт отдельных ртутных вентилей с заменой сеток, анодов возбуждения и зажигания, изоляторов анода и катода и других вышедших из строя деталей, капитальный ремонт вакуумной и охлаждающей систем.
Вакуумные ртутные преобразователи разборного типа при капитальном ремонте вскрывать не рекомендуется, за исключением случаев, когда за полгода до срока капитального ремонта число обратных зажиганий было более десяти.
Ртутный преобразователь, в котором вскрывали внутренние части, должен после ремонта пройти формовку током нагрузки. Формовка проводится по специальной инструкции завода-изготовителя. Преобразователь считается отформованным, если при нагрузке, на 25 % превышающей номинальную,
Таблица 10.1
Испытательное напряжение промышленной частоты для изоляции полупроводниковых преобразователей
Примечание. Up – действующие значения напряжения проверяемой цепи.
После капитального ремонта все перечисленные электроаппараты подвергаются испытанию в полном объеме, предусмотренном нормами испытания электрооборудования и аппаратов электроустановок потребителей.
10.4. Нормативы периодичности, продолжительности и трудоемкости ремонта
Периодичность капитального ремонта тиристорных преобразователей может быть увеличена, если при наступлении срока ремонта после полной проверки схемы характеристика преобразователя будет удовлетворять его первоначальной технической характеристике. Для преобразователей и разъединителей рекомендуется производить через каждые 17 280—25 920 ч работы полную проверку схем, совмещая ее с текущим ремонтом.
Трудоемкость ремонта определена на полный перечень типовых ремонтных работ аппарата с его параметрами – мощностью, конструктивным исполнением, массой и т. д.
Численные значения ремонтных нормативов приведены в табл. 10.2.
10.5. Нормы расхода материалов и запасных частей на текущий и капитальный ремонт
10.5.1. В основу норм расхода материалов на текущий и капитальный ремонт (табл. 10.3, 10.4) положены опытные данные предприятий, ремонтирующих соответствующие аппараты и силовые преобразователи со сменой обмоток.

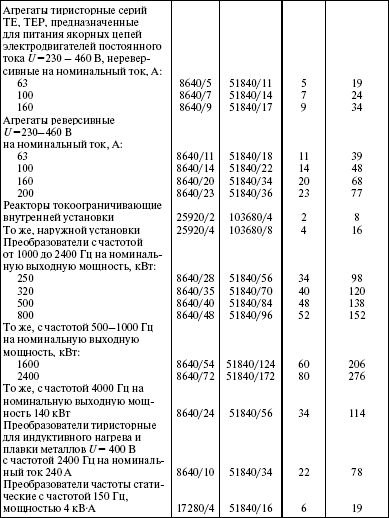

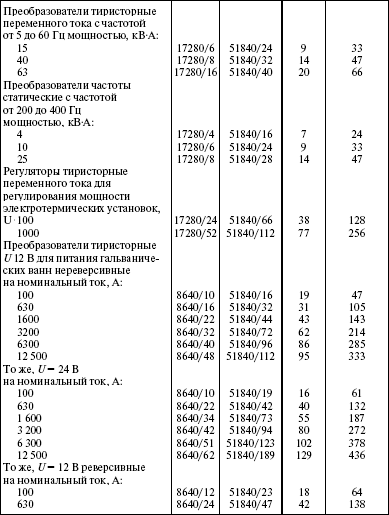

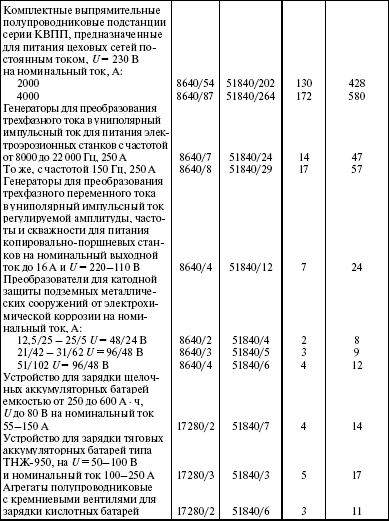

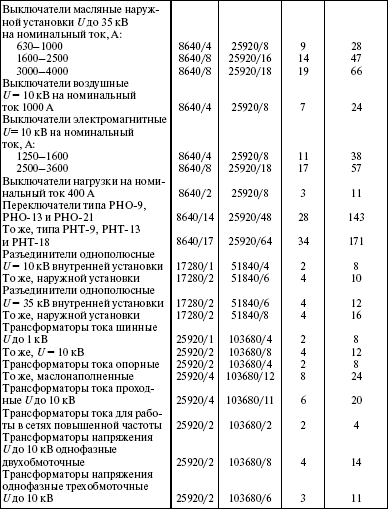

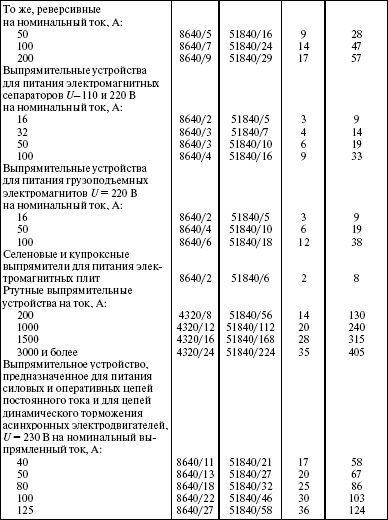

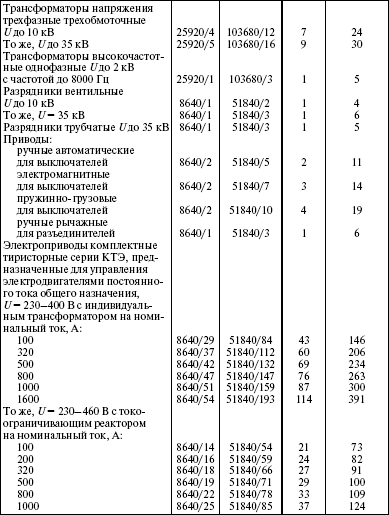

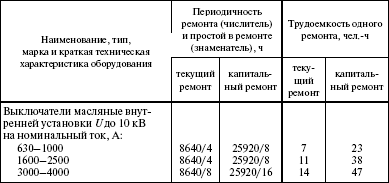

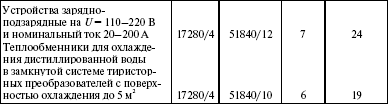

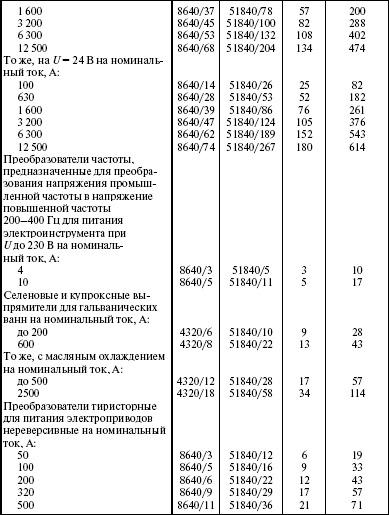

Таблица 10.2
Нормативы периодичности, продолжительности и трудоемкости ремонта аппаратов напряжением более 1000 В и силовых преобразователей
Примечание.

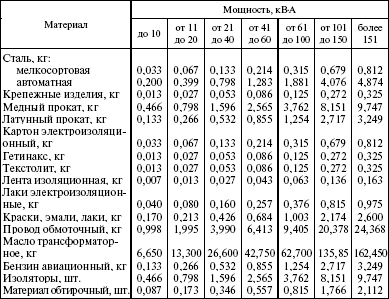

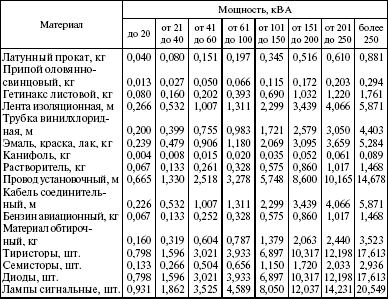

Таблица 10.3
Нормы расхода материалов на капитальный ремонт силовых выпрямителей (преобразователей) на 100 чел. – ч ремонта
Таблица 10.4
Нормы расхода материалов на капитальный ремонт выключателей и разъединителей на 100 чел. – ч ремонта
10.5.2. Нормы расхода материалов на текущий ремонт определяются в соответствии с коэффициентами, приведенными в табл. 10.5.

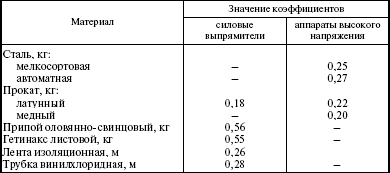

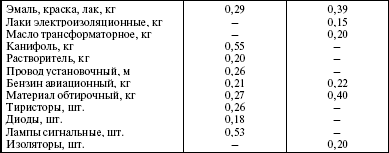

Таблица 10.5
Значение коэффициентов для определения расхода материалов на текущий ремонт электрических аппаратов высокого напряжения и силовых преобразователей
10.5.3. В табл. 10.6 приведены нормы страхового запаса запасных частей к аппаратам высокого напряжения. Израсходованные из страхового запаса аппараты и преобразователи подлежат немедленному восполнению.

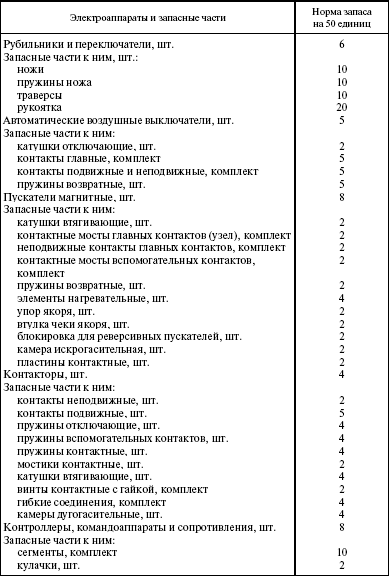

Таблица 10.6
Нормы страхового запаса запасных частей к аппаратам высокого напряжения
11. СИЛОВЫЕ ТРАНСФОРМАТОРЫ
Ремонтные нормативы и указания по ремонту в данном разделе приведены для силовых трансформаторов общепромышленного назначения напряжением до 35 кВ мощностью до 16 000 кВ-А, трансформаторов для питания преобразователей и электропечей, трансформаторов сухих; автотрансформаторов мощностью до 250 кВ-А, стабилизаторов напряжения на 220–380 В мощностью до 100 кВ-А; комплектных трансформаторных подстанций напряжением до 10 кВ мощностью до 1000 кВ-А.
Эксплуатация и ремонт перечисленного оборудования должны удовлетворять требованиям ПТЭ и ППБ.
Для обеспечения безопасности проведения работ при ТО и ремонте силовых трансформаторов персонал, привлекаемый для этих целей, должен иметь квалификационную группу согласно ПТЭ и ППБ.
11.1. Техническое обслуживание
11.1.1. В объем ТО силовых трансформаторов входят очередные и внеочередные осмотры.
11.1.2. Очередные осмотры трансформаторов (без их отключения) производятся в следующие сроки:
