Система технического обслуживания и ремонта энергетического оборудования : Справочник
Шрифт:
8.2. Типовая номенклатура ремонтных работ при текущем ремонте
В объем работы по текущему ремонту входят операции ТО и, кроме того:
ВЛ: ремонт опор, столбов и поддерживающих конструкций, замена поврежденных изоляторов, сгнивших элементов отдельных опор; удаление ржавчины на бандажах и хомутах, их покраска; возобновление противогнилостных обмоток бандажей; перетягивание отдельных участков сети (при необходимости), измерение сопротивления изоляции и проверка состояния заземлителя, определение загнивания древесины; замер мегомметром сопротивления изоляции линии на земле и между фазами, определение падения напряжения или нагрева соединителей, измерение расстояний в местах пересечений,
КЛ: осмотр и чистка кабельных каналов, туннелей, трасс, открыто проложенных кабелей, проходов через туннели, мосты, колодцы и др.; проверка доступа к кабельным колодцам и исправности крышек колодцев и запоров на них; ремонт кабельных каналов, траншей, устранение завалов, просадок и подмывов засыпки траншей, устранение разрушений траншей и навалов, обнажений кабеля и т. д., осмотр и чистка концевых воронок и соединительных муфт; рихтовка кабелей, заливка кабельной мастикой воронок и соединительных муфт; проверка заземления и устранение обнаруженных дефектов; восстановление нарушенной или утраченной маркировки; перекладка при необходимости отдельных участков кабельной сети; определение температуры нагрева кабеля и контроль коррозии кабельных оболочек; проведение установленных измерений и испытаний кабельных сетей;
осветительные сети: наружный осмотр проводки с устранением мелких дефектов, проверка состояния изоляции проводов и прочности креплений; проверка и чистка распаечных коробок, установка недостающих крышек; проверка изоляции спусков к светильникам, смена разбитых изоляторов и роликов, ревизия понижающих трансформаторов местного освещения; перетягивание, ремонт или смена отдельных участков сети, проверка исправности штепсельных розеток, выключателей, предохранителей со сменой негодных; проверка изоляции мегомметром, восстановление утраченной или нарушенной маркировки, мелкий ремонт групповых распределительных и предохранительных щитков и коробок; смена и восстановление электропроводки при выполнении работ по текущему ремонту стен, перегородок и перекрытий; проведение установленных измерений и испытаний;
внутрицеховые силовые сети: проверка прочности соединительных мест, механической защиты, особенно в местах выхода из труб, вводов в аппараты и клеммные щитки, проходов сквозь стены и перекрытия; проверка контактных соединений, проверка крепления по всей длине и перетягивание отдельных участков сети; восстановление нарушенной или утраченной маркировки, проверка состояния надписей и предупредительных плакатов, смена или ремонт отдельных износившихся участков сети, муфт, воронок и т. д., перепайка отдельных наконечников, переразделка кабельных воронок; проверка изоляции мегомметром, проверка соответствия плавких вставок и предохранителей номинальным токам и их замена при необходимости; проведение установленных измерений и испытаний.
8.3. Типовая номенклатура ремонтных работ при капитальном ремонте
В объем работ по капитальному ремонту входят все операции текущего ремонта и, кроме того:
ВЛ: верховые проверки с выемкой проводов и тросов из зажимов, ревизией и заменой некондиционных проводов, тросов, подвесной и оттяжной арматуры, полная перетяжка линий; измерение электрической прочности и частичная замена фарфоровых изоляторов натяжных и подвесных гирлянд (первый ряд в первый год эксплуатации); измерение сопротивления соединений медных, алюминиевых и сталеалюминиевых проводов, соединенных методом прессования и обжатия, ремонт соединений, выборочная проверка ржавления металлических подножников со вскрытием подножников, в зависимости от результатов – производство их окраски или осмоления; измерение сопротивления заземления опор с выборочным вскрытием отдельных элементов заземления; проверка наличия трещин в железобетонных опорах и приставках; выправление и замена
КЛ: частичная или полная замена (по мере необходимости) участков кабельной сети, окраска кабельных конструкций; переразделка отдельных концевых воронок кабельных и соединительных муфт; устройство дополнительной механической защиты в местах возможных повреждений кабеля;
внутрицеховые силовые сети: частичная или полная замена проводов и кабелей, дополнительное крепление участков сети, не подлежащих замене;
осветительные сети: замена поврежденных участков сети, дополнительное крепление проводов и кабелей светильников, замена штепсельных розеток, выключателей, предохранителей, крышек распаечных коробок, неисправных трансформаторов местного освещения; исправление защиты проводов и кабелей от механических повреждений, протирка проводов;
магистральные сети из закрытых и открытых шинопроводов: ремонт или замена шин, замена изоляторов, ремонт и окраска корпуса шинопровода и опорных конструкций;
сети заземления: выборочное вскрытие грунта, осмотр и при необходимости полная или частичная замена элементов заземляющего устройства, находящегося в земле, магистратей и проводников заземляющей сети и их окраска; испытания в полном объеме;
заземляющие устройства: выборочное вскрытие грунта для осмотра элементов заземляющего устройства, находящихся в земле; измерение полного сопротивления петли «фаза – нуль»; очистка зумпфов главных заземлителей, проверка надежности соединений искусственных заземлителей.
8.4. Нормативы периодичности, продолжительности и трудоемкости ремонта
8.4.1. Нормативы периодичности, продолжительности простоя в ремонте и трудоемкости ремонта электрических сетей приведены в табл. 8.1 с учетом их назначения и условий окружающей среды.

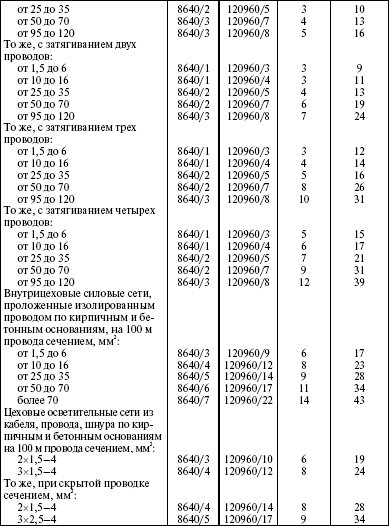

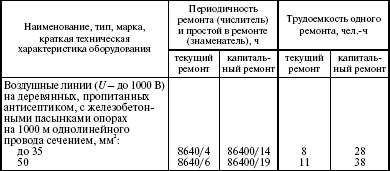

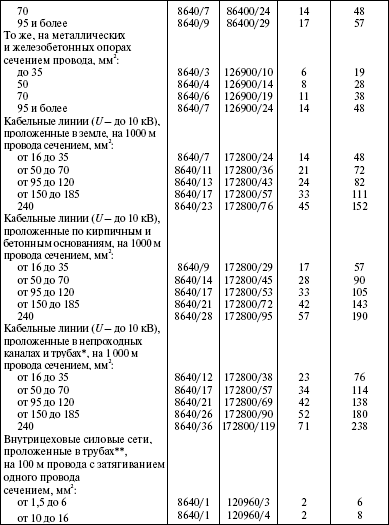

Таблица 8.1
Нормативы периодичности, продолжительности и трудоемкости ремонта электрических сетей
* Для силовых кабелей с резиновой изоляцией передвижных электроустановок и механизмов капитальный ремонт производится через 17 280 ч.
** Периодичность капитального ремонта внутрицеховых силовых сетей в помещениях с повышенной опасностью следует планировать через 86 400 ч, а в особо опасных помещениях – через 25 920 ч.
8.4.2. Необходимость более частого проведения капитального ремонта ВЛ устанавливается главным энергетиком по результатам осмотров, измерений и испытаний.
8.4.3. В зависимости от способа прокладки, напряжения, сечения провода к данным табл. 8.1 применяются следующие поправочные коэффициенты:
для ВЛ напряжением 6 – 35 кВ – 1,3;
для контрольных кабелей сечением 2,5 мм2 – 1,2; 4 мм2 – 1,4; для внутрицеховых сетей, проложенных по деревянным основаниям, – 0,75;
для внутрицеховых сетей, проложенных на высоте более 2,5 м, – 1,1.
8.4.4. В табл. 8.2 и 8.3 приведены нормативы трудоемкости ремонта отдельных элементов силовой кабельной сети и контрольных кабельных сетей.
