Система технического обслуживания и ремонта энергетического оборудования : Справочник
Шрифт:

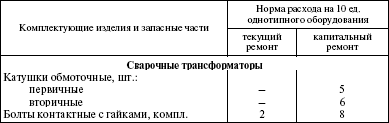

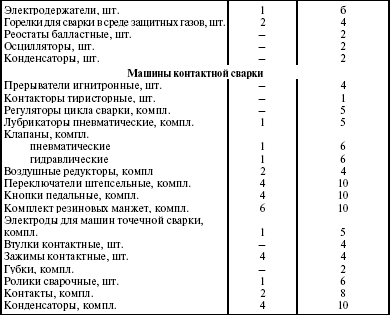

Таблица 15.3
Нормы расхода комплектующих изделий и запасных частей на ремонт электросварочного оборудования
В
Нормы резерва трансформаторов электродуговой сварки установлены в процентах и составляют: при количестве эксплуатируемых трансформаторов до 10 шт. – 10 %, от 11 до 50 – 5 %, от 51 до 100 – 3 %.

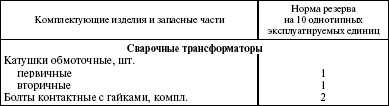

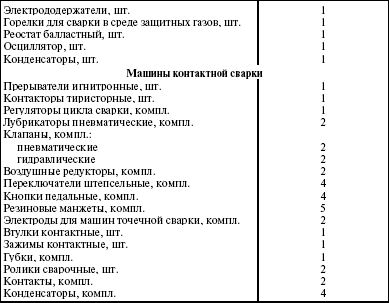

Таблица 15.4
Нормы страхового запаса комплектующих изделий и запасных частей на ремонт электросварочного оборудования
16. ПРИБОРЫ ИЗМЕРЕНИЯ И КОНТРОЛЯ
В данном разделе приведены указания по ТО и ремонту различных типов электроизмерительных и регулирующих приборов и приборов теплового контроля (измерения расхода жидкостей и газа, измерения и регулирования давления, измерения параметров электрических цепей, учета расхода различного вида веществ и энергии, счетчиков электрической энергии).
Для приборов измерения и контроля предусматривается проведение ТО, текущего ремонта и поверок.
Для контроля за исправным состоянием приборов, проведения поверок и ремонта на предприятиях создаются специальные подразделения: измерительные лаборатории, контрольно-поверочные пункты, инспекции, мастерские и т. д. Право поверок контрольно-измерительных приборов предоставляется только после регистрации перечисленных выше подразделений в органах Государственной метрологической службы.
16.1. Техническое обслуживание
16.1.1. Техническое обслуживание приборов измерения и контроля проводится в процессе работы оборудования и во время перерывов между сменами.
16.1.2. В объем ТО приборов входят: наружный осмотр, очистка приборов; проверка их крепления по месту установки, проверка наличия пломб и маркировки; смазка механизмов движения; смена диаграммной бумаги; доливка специальных жидкостей; замена прокладок в местах подтекания жидкости; промывка камер; слив и заливка ртути; проверка исправности заборных устройств, холодильников, фильтров водоструйных насосов и источников питания у газоанализаторов; доливка масла в редукторы и реохорды в электронных мостах и потенциометрах; проверка исправности электропроводки.
16.1.3. Техническое обслуживание приборов проводится оперативным (обслуживающим) персоналом, в обязанности которого входит также своевременное представление на поверку измерительных приборов, для которых предусмотрена обязательная государственная поверка в органах Государственной метрологической службы.
16.1.4. Периодичность поверок приборов измерения и контроля устанавливается предприятием и местными органами метрологической службы в зависимости от условий окружающей среды, в которых эксплуатируются приборы, для чего на предприятиях составляются календарные графики поверок в соответствии с ГОСТ 8.513—84. Графики утверждаются главным инженером или главным энергетиком предприятия.
16.1.5. Периодичность поверок для электроизмерительных приборов,
16.2. Текущий ремонт
16.2.1. Приборы, требующие ремонта, как правило, заменяются исправными непосредственно по месту установки. Неисправные приборы направляются в ремонтные мастерские (лаборатории), где выполняется их ремонт.
16.2.2. В объем текущего ремонта входят операции ТО и (дополнительно) следующие работы: вскрытие и очистка прибора, частичная разборка подвижной системы, исправление или замена поврежденных стрелок, пружин, трубок, контактов, винтов, держателей диафрагмы, рычагов пара, а также других неисправных деталей; проверка качества изоляции и состояния цепей прибора, установки и состояния кранов;
регулировка подвижной системы прибора по основным точкам с ремонтом и установкой дополнительного сопротивления; перемотка шунтов; подгонка показаний приборов к классу точности без разбора измерительной системы магнитным шунтом, подгоночным сопротивлением и размагничиванием экрана.
16.2.3. Для ремонта каждого типа приборов разрабатываются технологические карты, в которых в определенной последовательности перечисляются выполняемые при этом работы.
16.2.4. Периодичность текущего ремонта электроизмерительных приборов установлена через 12 месяцев для нормальных условий эксплуатации, через 8 месяцев – для горячих, гальванических и химических цехов и через 6 месяцев – для цехов с сильной запыленностью, агрессивностью среды, вибрацией и пульсацией потока.
16.2.5. Для приборов теплового контроля установлены единые сроки ремонта и поверок, а именно: нормальные условия эксплуатации – 12 месяцев, горячие, химические и гальванические цеха – 6 месяцев, цеха с сильной запыленностью, агрессивностью среды, вибрацией и пульсацией потока – 3 месяца.
16.2.6. Отнесение приборов к тем или иным условиям эксплуатации утверждается главным инженером по представлению главного энергетика.
16.2.7. Нормативы трудоемкости текущего ремонта и поверок приборов установлены в зависимости от их назначения и конструктивного исполнения и приведены в табл. 16.1.
Таблица 16.1
Нормативы трудоемкости проверок и текущего ремонта приборов измерения и контроля
16.2.8. Для замены при текущем ремонте неисправных приборов исправными на предприятиях создается страховой фонд прошедших поверку приборов.
16.2.9. По опыту эксплуатации в страховом запасе необходимо содержать не менее одного прибора на следующее их количество: электроизмерительные – 20; счетчики, шунты и добавочные сопротивления – 30; измерительные трансформаторы – 40; измерения и регулирования давления, разряжения и температуры – 10; измерения и регулирования расхода жидкостей, газа, состава и свойств жидкостей, газов и веществ – 20; измерения и регулирования уровня жидкостей – 40.
16.3. Нормы расхода материалов на техническое обслуживание и ремонт
16.3.1. Нормы расхода материалов на ТО и ремонт (поверки), установленные из расчета на 100 чел. – ч трудоемкости ремонта, приведены в табл. 16.2
Таблица 16.2
Нормы расхода материалов на техническое обслуживание и ремонт приборов измерения и контроля
