15.1. Техническое обслуживание
При ТО электросварочного оборудования проводятся следующие операции:
сварочные трансформаторы: проверка отсутствия чрезмерного шума, нагрева обмоток, нагара на выводах, повреждений изоляции проводов, переключателя напряжений и другой пускорегулирующей аппаратуры, системы охлаждения, заземляющих струбцин, защитных кожухов, изоляционных прокладок, очистка от пыли и грязи, очистка контактов, изоляционных частей и переключателей напряжения от медной пыли и нагара, регулировка указателя, устранение мелких дефектов;
машины
автоматы и полуавтоматы дуговой электросварки: проверка цепей управления, флюсовой и газовой аппаратуры, контактных и заземляющих проводников, механизмов корректировки электродов, подачи проволоки в редукторах, подтяжка ослабленных болтовых креплений в узлах сварочной головки, проверка наличия смазки в подшипниках и червячных передачах.
15.2. Типовая номенклатура ремонтных работ при текущем ремонте
В объем текущего ремонта входят работы, предусмотренные ТО, проверка и при необходимости восстановление паспортного или соответствующего требованиям ГОСТ сопротивления изоляции и, кроме того:
сварочные трансформаторы: протирка и продувка; проверка изоляции мегомметром, мелкий ремонт изоляции, ремонт переключателей напряжения, стопоров, винтового механизма и его проверка в работе; ремонт ограждений и кожуха; окраска кожуха; замена электродо-держателей; осмотр всей пускорегулирующей аппаратуры и электропроводки от сварочного аппарата до силового щитка;
сварочные выпрямители: наружный осмотр и протирка аппарата, проверка работы вентилятора и воздушных реле, проверка схемы выпрямителя, выводных и соединительных контактов, мелкий ремонт всей аппаратуры;
машины контактной электросварки: замер сопротивления изоляции, проверка чистоты контактных поверхностей, электродов, промежуточных и токоподводящих подушек, вылетов и шпинделей, контактных соединений и шинопроводов; удаление электроэрозии с контактных соединений вторичных контуров, замена изношенных деталей токопровода и шинопровода вторичных контуров, проверка исправности работы электропневматических и золотниковых клапанов, отсутствия утечки в системе воздухопровода и устранение неисправностей, замена изношенных деталей, проверка и регулировка пускорегулирующей аппаратуры, промывка системы водяного охлаждения.
15.3. Типовая номенклатура ремонтных работ при капитальном ремонте
В объем работ капитального ремонта входят все операции текущего ремонта, полная разборка оборудования, замена изношенных деталей и узлов, проверка прочности изоляции, при необходимости – замена пускорегулирующей аппаратуры, окраска, испытание оборудования и, кроме того:
сварочные трансформаторы: ремонт катушек высокого и низкого напряжения,
сварочные выпрямители: замена вышедших из строя выпрямительных элементов, сборка схемы выпрямителя, ремонт вентилятора, ремонт и наладка воздушных реле и пускорегулирующей аппаратуры;
автоматы и полуавтоматы дуговой электросварки: замена изношенных узлов и деталей, отладка редукторов, червячных пар приводов и других механизмов; перемонтаж пульта управления с заменой неисправных электроаппаратов и электроизмерительных приборов; регулировка и согласование работы электрической и механической частей установки;
машины контактной сварки: замена при необходимости токоведущих башмаков, стержней, роликов и других частей и деталей, промывка и очистка от накипи системы водяного охлаждения, ремонт или замена реле протока или реле давления, ремонт пускорегулирующей аппаратуры, трансформаторов и механической части машин.
15.4. Нормативы периодичности, продолжительности и трудоемкости ремонта
15.4.1. В табл. 15.1 приведены нормативы на ремонт стационарного электросварочного оборудования, где периодичность установлена для двухсменной работы оборудования. При работе в три смены следует применять коэффициент 0,67, при одной рабочей смене —1,8. Для передвижных сварочных установок следует применять коэффициент 0,67.
15.4.2. Периодичность постановки на ремонт электросварочного оборудования должна согласовываться со службой ОГМ, которая осуществляет ремонт механической части оборудования.

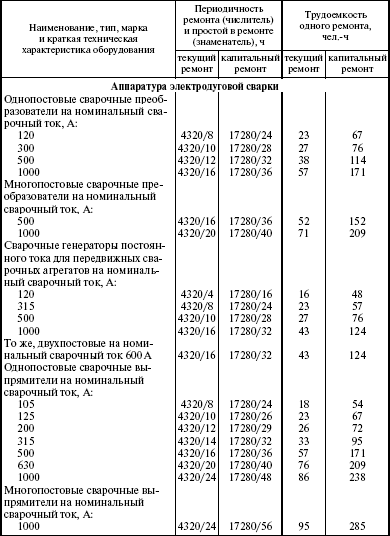

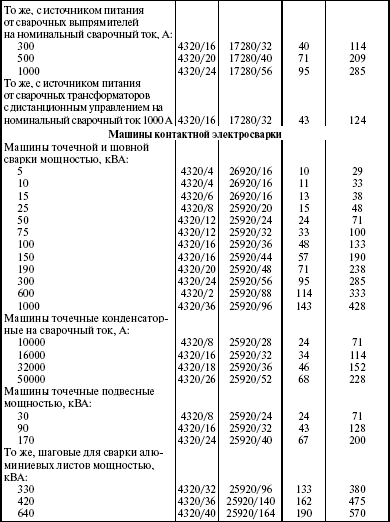

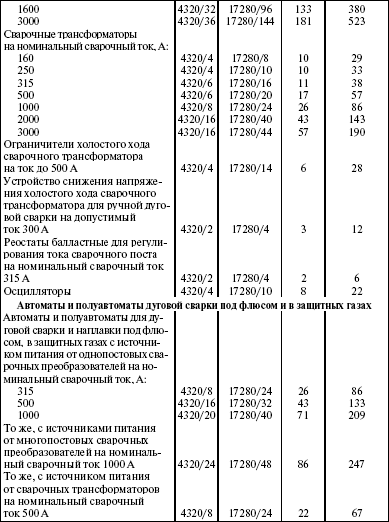

Таблица 15.1
Нормативы периодичности, продолжительности и трудоемкости ремонта электросварочного оборудования
15.5. Нормы расхода материалов и запасных частей на капитальный ремонт
Нормы расхода материалов на капитальный ремонт (табл. 15.2) приведены на 100 чел. – ч ремонта электросварочного оборудования, нормы расхода запасных частей (табл. 15.3) – на 10 единиц однотипного оборудования.
Таблица 15.2
Нормы расхода материалов на ремонт электросварочного оборудования
