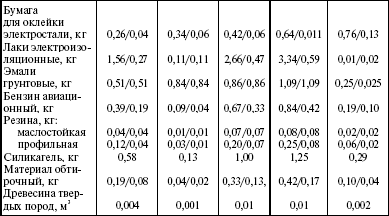

Примечание. В числителе указан расход материалов со сменой обмоток, в знаменателе – без смены обмоток.

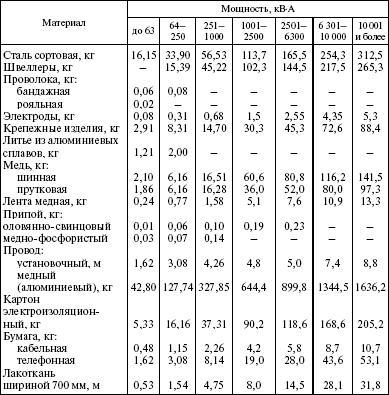

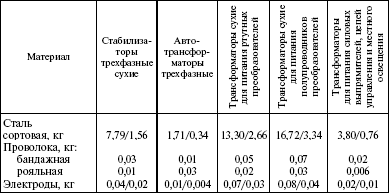

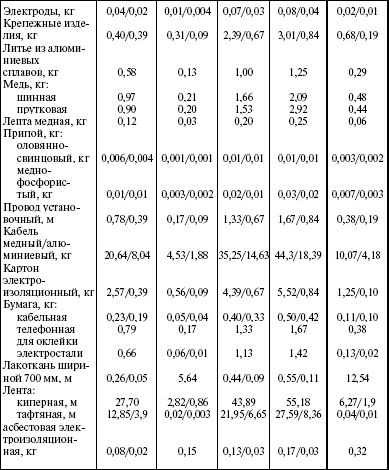

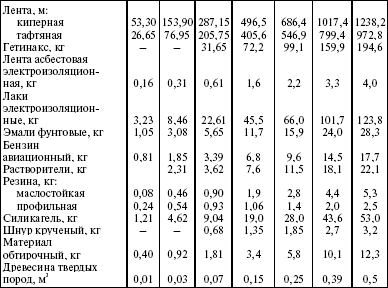

11.5.5. Нормы расхода материалов
11.5.6. Нормы расхода материалов на текущий ремонт специальных трансформаторов определяются путем применения коэффициентов, приведенных в табл. 11.5, к соответствующим нормам расхода материалов на капитальный ремонт без смены обмоток.
Таблица 11.5
Коэффициенты для определения норм расхода материалов на текущий ремонт специальных трансформаторов
11.5.7. Для силовых трансформаторов нормы расхода запасных частей на текущий и капитальный ремонт установлены общими на все типы силовых трансформаторов и приведены в табл. 11.6.
Таблица 11.6
Нормы расхода запасных частей на ремонт силовых трансформаторов
11.5.8. Страховой запас трансформаторов следует предусматривать только при отсутствии горячего резерва в размере 10 % от эксплуатируемого количества трансформаторов.
12. АККУМУЛЯТОРНЫЕ БАТАРЕИ
Номенклатура электрических аккумуляторных батарей принята в следующих границах:
кислотные свинцовые аккумуляторные батареи для стационарных установок емкостью 72—2304 А-ч при 10-часовом разряде и напряжением 12, 24, 48, 60, 110 и 220 В;
щелочные аккумуляторные батареи кадмиево-никелевые и железо-никелевые напряжением 12,5—60 В и емкостью 60—950 А-ч.
12.1. Техническое обслуживание
При ТО аккумуляторных батарей необходимо проверить целостность банок, наличие и исправность перемычек, отсутствие течи электролита, измерить плотность и уровень электролита и (при необходимости) довести до нормы, произвести чистку всех токопроводящих частей от окисления и солей и смазку их техническим вазелином, произвести чистку вентиляционных отверстий в крышках аккумуляторов.
12.2. Типовая номенклатура ремонтных работ при текущем ремонте
12.2.1. При текущем ремонте выполняются в полном объеме операции ТО, а также перечисленные ниже работы: проверка состояния пластин, демонтаж элементов и замена их новыми (при необходимости, не более 20 % общего количества) с предварительной формовкой; замена части сепараторов; удаление шлама из элементов и устранение коротких замыканий между пластинами; зачистка и рихтовка положительных и отрицательных пластин; зачистка соединительных полюсов; сборка и установка элементов; припайка пластин к соединительным полюсам; обрезка шпона до нормальных
12.2.2. После ремонта необходимо: проверить надежность пайки в элементах со вновь установленными пластинами; проверить правильность установки новых банок (масса банок должна распределяться на все опорные изоляторы) и наличие прокладок между изоляторами и дном сосудов; проверить отсутствие отставания по плотности и напряжению при заряде отремонтированных элементов и при необходимости подвергнуть эти элементы дополнительному подзаряду; провести контрольный заряд и разряд батареи и определить фактическую емкость батареи; проверить состояние изоляции батареи относительно земли.
12.3. Типовая номенклатура ремонтных работ при капитальном ремонте
12.3.1. При капитальном ремонте выполняются в полном объеме все работы текущего ремонта, а также демонтаж всей батареи, разборка всех элементов, химическая обработка сепарации, сортировка и ремонт положительных и отрицательных пластин и других свинцовых деталей, зачистка и рихтовка пластин, промывка раствором соды и водой стеллажей и ящиков, сборка и установка стеллажей по уровню, монтаж батареи, сборка сепарации и их установка в элементы, приготовление электролита и заливка элементов батареи, проведение контрольно-тренировочного цикла (заряд, контрольный разряд и последующий заряд).
12.3.2. После окончания ремонта аккумуляторная батарея подлежит испытанию в следующем объеме:
проверка емкости отформованной батареи. Емкость аккумуляторной батареи, приведенная к температуре 25 °C, должна соответствовать заводским данным, а после 10 лет эксплуатации должна быть не менее 70 % первоначальной;
проверка плотности электролита в каждой банке. Плотность и температура электролита в конце заряда и разряда батареи должна соответствовать заводским данным;
измерение напряжения каждого элемента батареи. В батарее допускается не более 5 % общего количества элементов с пониженным напряжением (так называемых отстающих элементов). Напряжение этих элементов в конце разряда не должно отличаться более чем на 1–1,5 % от среднего напряжения остальных элементов;
измерение сопротивления изоляции батареи, которое должно быть: 15 кОм при напряжении 24 В; 25 кОм при 48 В; 30 кОм при 60 В; 50 кОм при 110 В и 100 кОм при 220 В;
измерение высоты осадка (шлама) в банке; между осадком и нижним краем положительных пластин должно быть свободное пространство не менее 10 мм.
12.3.3. Капитальный ремонт батареи может производиться по частям или всей батареи одновременно. В последнем случае уменьшаются затраты рабочей силы, примерно в 2 раза снижается длительность ремонта и более правильно используются годные демонтированные пластины.
При ремонте по частям количество элементов, выводимых в ремонт, определяется из условия, чтобы остающаяся в работе часть батареи обеспечивала достаточно надежное питание потребителей.
12.3.4. Для аккумуляторных батарей с элементным коммутатором при напряжении 220 В можно выводить в ремонт одновременно 12–15 элементов, а при напряжении 110 В – 6–8 элементов. В этом случае батареи разбиваются на группы и составляется график поочередного вывода их в ремонт.
12.3.5. Щелочные аккумуляторные батареи перед ремонтом разряжаются током разряда соответствующего значения для данного типа аккумулятора, пока напряжение не снизится до 1 В. После этого снимаются перемычки, резиновые чехлы и сливается электролит. Корпус аккумулятора промывается водой снаружи и внутри, одновременно проверяется герметичность банок, и после этого производится разборка батареи. Разобранные пластины, банки и сепараторы промывают водой, очищают химическим способом от осевшей массы и вновь собирают с заменой бракованных пластин.
