установки оперативной связи – полная разборка и восстановление схемы установки с заменой всех неисправных частей и деталей опросно-вызывных ключей, кнопок блинкеров, реле, аппаратуры усиления и т. д., проверка и испытание схемы и аппаратуры усилителя, регулировка и настройка работы установки;
станции пожарной и охранной сигнализации – полное восстановление схемы станции по паспортным данным; замена всех износившихся узлов и деталей, устаревших извещателей; замена неисправных участков сети; полная электрическая проверка и испытание схемы коммутатора и сети сигнализации; ремонт и окраска корпуса;
кросс телефонной станции – полная разборка громоотводных полос; очистка и промывка пружин; сборка громоотводных полос, установка эбонитовых планок, установка стяжек, пружин; вставка
кабели связи и оконечные кабельные устройства – перекладка кабелей с перепайкой, замена на отдельных пролетах кабелей; ремонт кабельных вводов; устройство кабельных вводов взамен воздушных вводов проводов; прокладка или подвеска кабеля взамен пучка воздушных проводов на отдельных пролетах воздушных линий и на пересечениях; устранение разбитости пар с распайкой более двух муфт, симметрирование кабелей и т. д., установка кабелей под постоянное воздушное давление (монтаж компрессорной установки, определение мест негерметичности муфт кабелей); проведение мероприятий по защите кабеля от коррозии, ударов молнии, влияния линий электропередачи и др.; замена пришедших в негодность подвесных кабелей и проводов; ремонт и замена негодных боксов, кабельных ящиков, распределительных коробок; распределительных шкафов;
установки электрочасофикации (первичные электрочасы, вторичные электрочасы; проводка) – замена обветшалой и неисправной проводки, замена электрочасов (при необходимости);
телефонные аппараты центрального питания и местного питания – полная разборка, очистка и протирка всех неисправных деталей; замена неисправных деталей новыми, сборка телефонного аппарата и проверка;
охранная сигнализация по периметру территории предприятия – замена не более 30 % узлов и деталей сигнализации, ремонт сигнализации по периметру;
радиотрансляционные узлы и радиосети – замена радиовоздушной сети и всех радиодинамиков, претерпевших физический и моральный износ.
13.4. Нормативы периодичности, продолжительности и трудоемкости ремонта
Периодичность ремонта принята исходя из продолжительности ремонтного цикла и межремонтного периода средств связи. Продолжительность простоя в ремонте установлена из расчета ремонта средств связи ремонтной группой в составе 5 человек. При увеличении (уменьшении) фронта ремонта на одного ремонтника простои в ремонте уменьшаются (увеличиваются) на 10 %. Трудоемкость ремонта установлена по фактическим затратам труда на выполнение полного объема ремонтных работ. Численные значения ремонтных нормативов приведены в табл. 13.1.

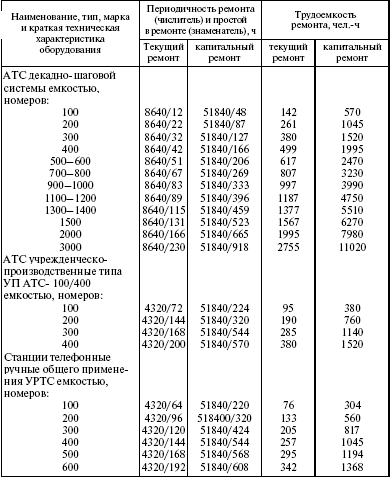

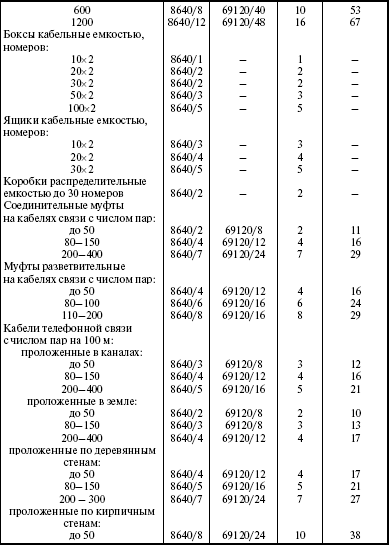

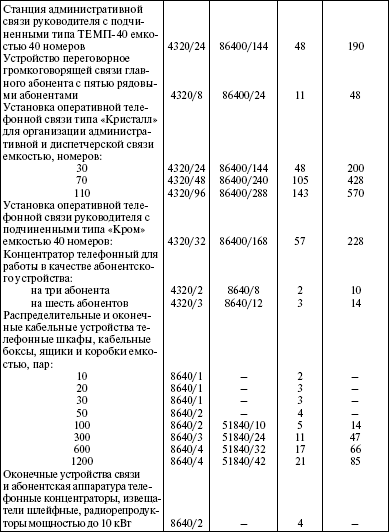

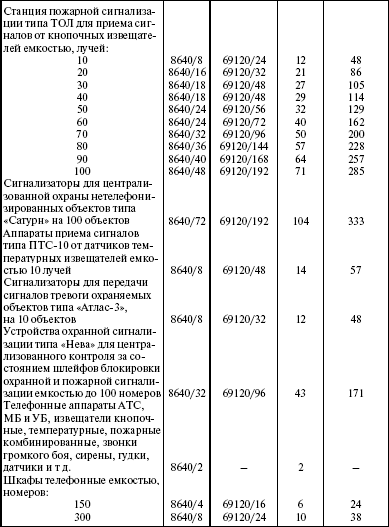

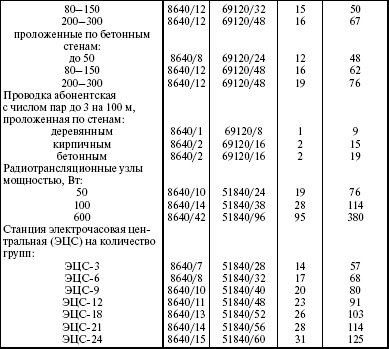

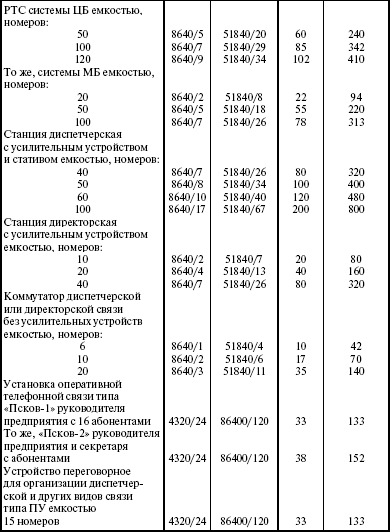

Таблица 13.1
Нормативы периодичности, продолжительности и трудоемкости ремонта средств связи и сигнализации
Примечания.
1. Трудоемкость ремонта других видов станций определяется
2. Трудоемкость капитального ремонта АТС и всех видов коммутаторов емкостью менее 100 номеров, не имеющих усилителей, определяется из расчета 7 чел. – ч на один номер, а имеющих усилители – 8 чел. – ч на один номер. Трудоемкость текущего ремонта принимается равной 25 % трудоемкости капитального ремонта. Для АТС и РТС ежегодно планируется 1/6 трудоемкости капитального ремонта, указанной в таблице.
3. Периодичность капитального ремонта кабельных линий приведена для кабелей с неметаллической оболочкой, проложенных в грунте и канализации. Для кабелей, проложенных открыто, капитальный ремонт следует проводить через 60 480 ч. Для кабелей освинцованных неизолированных, проложенных в канализации, капитальный ремонт следует проводить через 172 800 ч, для открытых – через 129 600 ч.
4. Трудоемкость ремонта электрочасовой подстанции составляет 75 % трудоемкости ремонта электрочасовой станции при соответствующем количестве групп.
13.5. Нормы расхода материалов и запасных частей на ремонт
13.5.1. Нормы расхода материалов и запасных частей на капитальный и текущий ремонт, приведенные в табл. 13.2, установлены на год из расчета ремонта 1/6 части средств связи и сигнализации.

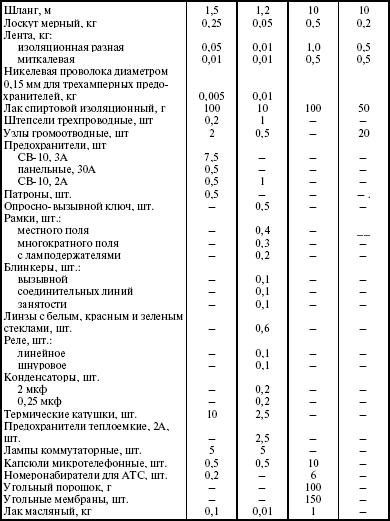

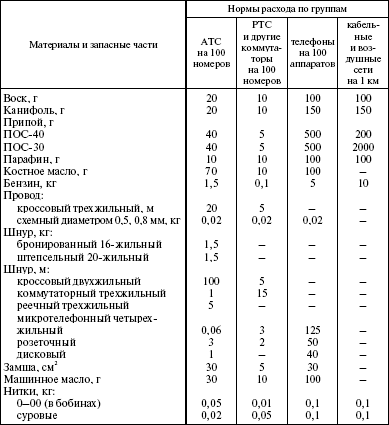

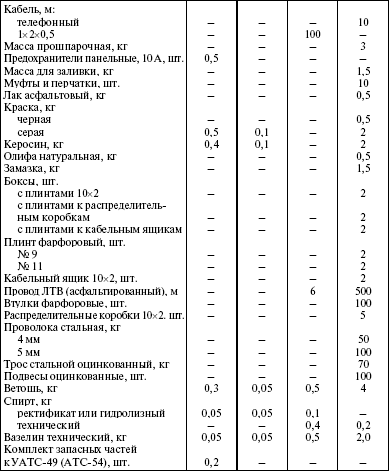

Таблица 13.2
Годовые нормы расхода материалов и запасных частей на капитальный и текущий ремонт средств связи и сигнализации
13.5.2. В табл. 13.3 приведены нормы страхового запаса средств связи и сигнализации.

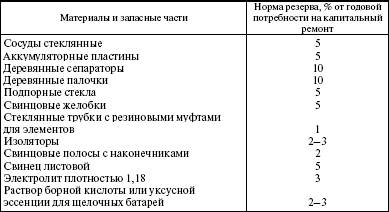

Таблица 13.3
Нормы страхового запаса средств связи и сигнализации
*Для соединительных линий УАТС с городскими АТС следует планировать кабель типа ТПП
14. УСТРОЙСТВА РЕЛЕЙНОЙ ЗАЩИТЫ И ЭЛЕКТРОАВТОМАТИКИ
Вновь смонтированные устройства РЗА перед вводом в работу подвергаются наладке и приемочным испытаниям с записью в паспорте оборудования или в специальном журнале. При проведении работ специализированной наладочной организацией их приемку производит персонал, обслуживающий данные устройства.
Разрешение на ввод устройства в работу оформляется записью в журнале РЗА с подписями представителей предприятия и наладочной организации, если последняя производила наладку этого устройства.
При сдаче в эксплуатацию устройств РЗА должна быть представлена следующая документация:
проектная документация, скорректированная при монтаже и наладке (чертежи, пояснительные записки, кабельный журнал и т. д.) монтажной организацией;
заводская документация (инструкции, паспорта электрооборудования, аппаратуры и т. д.);
протоколы наладки и испытаний, исполнительные принципиально-монтажные (или принципиальные и монтажные) схемы.
На предприятии на каждое присоединение или устройство РЗА, находящееся в эксплуатации, помимо указанных выше должна иметься следующая техническая документация:
