Рис. 75. Сечения по притворам деревянных окон и балконных дверей жилых зданий с тройным остеклением: 1 – брусок наружной коробки; 2 – прорезь для стока воды; 3 – отлив; 4 – стекло; 5 – раскладка по стеклу; 6 – верхний и боковые бруски наружной створки; 7 – верхний и боковые бруски наружной коробки; 8 – верхний и боковые бруски внутренней коробки; 9, 10 – верхние и боковые бруски внутренних створок; 11 – нижний брусок наружной створки; 12, 13 – нижние бруски внутренних створок; 14 – нижний брусок внутренней коробки; 15 – уплотняющая прокладка
На внутренних створках окон
Для малоэтажных жилых домов (высотой не более двух этажей), в том числе заводского изготовления, применяют окна и балконные двери с двойным (рис. 76) и тройным (рис. 77) остеклением.
Рис. 76. Сечения по притворам деревянных окон и балконных дверей с двойным остеклением для малоэтажных домов: 1 – нижний брусок наружной створки; 2 – раскладка по стеклу; 3 – верхний брусок наружной створки; 4 – верхний и боковые бруски коробки; 5 – уплотняющая прокладка; 6 – верхний брусок внутренней створки; 7 – стекло; 8 – нижний брусок внутренней створки; 9 – нижний брусок оконной коробки
Рис. 77. Сечения по притворам деревянных окон с тройным остеклением для малоэтажных жилых домов: 1 – нижний брусок оконной коробки; 2 – нижний брусок оконной створки наружной; 3 – раскладка по стеклу; 4 – стекло; 5 – верхний и боковые бруски наружной створки; 6 – верхний и боковые бруски оконной коробки; 7 – верхний и боковые бруски внутренней створки; 8 – верхний и боковые бруски внутренней спаренной створки; 9 – нижний брусок внутренней створки; 10 – уплотняющие прокладки
Окна и балконные двери подразделяются на две серии: с раздельными створками и дверными полотнами с двойным остеклением серии РМ, с раздельно-спаренными створками и дверными полотнами с тройным остеклением серии РСМ.
Для остекления веранд малоэтажных домов рекомендуется применять окна ОРМ15-6 и ОРМ15-6А размером 570–1460 мм.
Окна деревянные для производственных зданий в зависимости от способа открывания делятся на три серии: В – открывающиеся внутрь помещения, Н – открывающиеся наружу, Г – глухие (неоткрываюшиеся). Оконные блоки серии В и Н состоят из коробок, переплетов и остекления, а оконные блоки серии Г – из коробок и остекления (рис. 78).
Оконные блоки серии В и Н являются одинарной конструкцией с одним рядом остекления и спаренные с двумя рядами остекления, окна серии Г – одинарной конструкцией с одним рядом остекления.
Окна серий Н и Г используют в одноэтажных, а серии В – в одно– и многоэтажных зданиях.
Рис. 78. Окна деревянные для производственных зданий: а – общий вид окна серии В; б – сечения окон с одинарным остеклением; в – сечение окон с двойным остеклением; 1 – верхний брусок коробки; 2 – верхний брусок створки с одинарным остеклением; 3 – раскладка по стеклу; 4 – оконное стекло; 5 – нижний брусок створки с одинарным остеклением; 6 – отлив; 7 – оконная петля; 8 – брусок коробки нижний; 9 – верхний брусок наружной створки с двойным остеклением; 10 – верхний брусок внутренней створки с двойным остеклением
Окна и балконные двери
Внутренние створки окон высотой более 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм навешивают на три петли. Для отвода дождевой воды в нижних брусках коробок и горизонтальных импостах под створками и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов высверливают отверстия диаметром 10 мм. Под клапанами делают одно такое же отверстие, но посередине. Окна этого вида применяют в основном в зданиях, возводимых в северных районах.
Рис. 79. Окна деревянные со стеклопакетами и стеклами для жилых зданий (сечения по притворам): 1 – нижний брусок наружной коробки; 2 – отверстие для стока воды; 3 – нижний брусок наружной створки; 4 – отлив; 5 – стекло; 6 – верхний брусок наружной створки; 7 – верхний брусок внутренней коробки; 8 – верхний брусок наружной коробки; 9 – уплотняющие прокладки; 10 – опорные, распорные и боковые прокладки; 11 – стеклопакет; 12 – нижний брусок внутренней створки; 13 – нижний брусок внутренней коробки
Изготовление оконных блоков. Оконные блоки, как правило, изготовляют на деревообрабатывающих предприятиях. На строительство они поступают с навешенными створками, остекленными и окрашенными. Однако иногда приходится изготовлять оконные блоки небольших серий в мастерских или цехах строительных организаций.
Изучив чертежи, составляют спецификацию деталей, указывая проектные размеры и размеры заготовок. Затем по размерам, приведенным в чертежах, выпиливают заготовки для деталей створок и коробок с учетом припусков на обработку. После распиливания бруски строгают рубанком, фуганком или фрезеруют электрорубанком на фуговальных, рейсмусовых или комбинированных станках. Затем проверяют прямоугольность и качество обработки брусков и приступают к их разметке.
Разметка. Размечают бруски с помощью метра, рейсмуса, ерунка, малки, угольника на разметочном столе, имеющем крышку размером 2200x1600 мм (на 100–150 мм больше наибольшей длины бруска коробки).
Порядок разметки вертикального и горизонтального брусков внутренней коробки оконного блока ОР15-15 показан на рис. 80. В соответствии с чертежом вертикальный брусок должен иметь длину 1460 мм, горизонтальный – 1470 мм.
На торцевание деталей с двух сторон при ширине и длине до 1500 мм дается припуск 15 мм при получении деталей из заготовок и 35 мм – из пиломатериалов. Бруски, выпиленные из пиломатериалов, размечают так: два вертикальных или горизонтальных бруска кладут на стол лицевыми сторонами наружу, после чего от торца бруска откладывают 18 мм, т. е. припуск на торцовку, а от него – размер бруска по длине (в чистоте), что составит для вертикальных брусков 1460 мм, а для горизонтальных – 1470 мм.

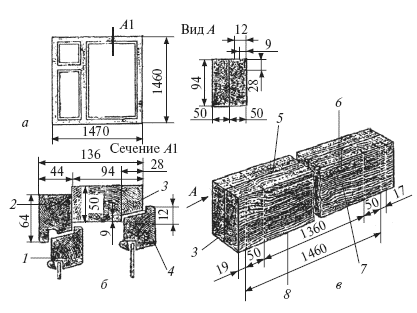

Рис. 80. Оконный блок ОР15-15: а – общий вид блока; б – сечения по притворам А1; в – схема разметки бруска внутренней коробки; 1 – брусок наружной створки; 2 – брусок наружной коробки; 3 – брусок внутренней коробки; 4 – брусок внутренней створки; 5 – лицевая кромка бруска; 6 – линия разметки четверти; 7 – лицевая часть пласти бруска; 8 – ребро бруска
С помощью угольника наносят на брусок риски или карандашные линии. От последней карандашной линии наносят следующий припуск на торцовку 17 мм (суммарный припуск на оба конца 35 мм). Затем от линии торцовки откладывают размер, равный толщине шипов (в данном случае 50 мм), и проводят риски.
