В коробке необходимо выбрать стамеской место для запорной планки. Его намечают, прикладывая планку к бруску коробки и обводя по контуру карандашом.
Рис. 91. Шаблон П. Е. Кускова для разметки гнезда под врезной замок двери: 1 – ось шаблона; 2 – шаблон; 3 – замочная скважина; 4 – вертикальный брусок двери; 5 – верхний горизонтальный брусок; 6 – филенки; 7 – средний горизонтальный брусок; 8 – нижний горизонтальный брусок
Замки
Затем подгоняют дверное полотно к коробке, подчищая при необходимости отдельные места.
На специальный стол или верстак кладут собранную коробку и дверь тщательно подгоняют к четвертям коробки таким образом, чтобы она лежала заподлицо с кромкой коробки. После вгонки дверь должна иметь двухмиллиметровый зазор между обвязкой и четвертью коробки, необходимый для нормальной эксплуатации двери.
В двупольных дверях перед вгонкой в коробку предварительно отбирают фальцы по створу дверей на фрезерном станке или ручным инструментом, затем двери складывают в местах створа (фальцами) и вгоняют обычным способом. Зазор в местах створа должен составлять 2 мм. После подгонки ставят на клею, шурупах нательники и навешивают двери на петли. Гнезда под петли выбирают на рабочем месте с помощью шаблона Павлихина.
Каждое полотно навешивают на две или три петли, причем бауты верхней и нижней петель должны быть на одной вертикальной оси. Петли располагают так, как показано на рис. 92.
Двери входные в здания навешивают на петли ПН1-150, ПН2-150, ПН3-130, ПН3-150, внутренние двери – на петли ПН4, имеющие размер 98 мм.
После пригонки и навешивания двери весь блок проверяют, в необходимых местах зачищают провесы. Дверь не должна пружинить при открывании и закрывании; на петлях она должна вращаться свободно. В дверном блоке не допускается покоробленность, перекосы более 2 мм в любом направлении, необработанные места и шероховатость. Готовый блок расшивают упаковочными планками и направляют для окраски и остекления.
Рис. 92. Схема установки приборов на дверных блоках: 1 – замок с ручкой; 2 – петли
7. Встроенная мебель
К встроенной мебели относятся встроенные шкафы, шкафы-перегородки и антресольные шкафы. В спальнях устраивают шкафы для одежды и белья, в передней – для верхней одежды и хозяйственных предметов. Их устанавливают в жилых и общественных зданиях в специально отведенных местах; нишах и коридорах, используя в качестве заднего полика, боковых стенок и крышек внутренние стены здания.
В жилых домах применяют сборную встроенную мебель с унифицированными элементами щитовой и каркасной конструкции.

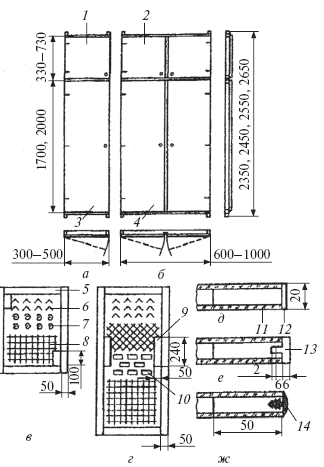

На строительство встроенная мебель поступает в виде отдельных элементов (рис. 93), готовых к монтажу. Для придания мебели красивого внешнего вида ее облицовывают различными материалами: шпоном из древесины ценных пород, покрывают светлым лаком; твердыми древесноволокнистыми плитами или фанерой, предварительно облицованными текстурной бумагой с имитацией под древесину ценных пород; эмалями, гармонирующими по цвету с отделкой помещения.
Рис. 93. Элементы
Дверные блоки шкафов и антресолей бывают одно– и двупольными. Над дверными проходными проемами устанавливают двупольные антресоли. Ширина антресольных блоков должна соответствовать ширине дверных блоков, над которыми они располагаются.
Блок шкафной двери состоит из коробки и полотна. Коробку делают из древесины хвойных пород. Полотна дверных шкафов и антресолей, боковые стенки изготовляют из щитов со сплошным или мелкопустотным заполнением, древесностружечных плит толщиной 16 и 19 мм или из ламинированных древесностружечных плит. Для изготовления щитов применяют древесноволокнистые плиты марок Т или ТС или фанеру марки ФБА не ниже сорта В/ВВ. В качестве заполнителя полотен дверок используют деревянные бруски (рейки), полоски фанеры или твердой ДВП (древесноволокнистой плиты), спиральные стружки или бумажные соты. Видимые кромки полотен дверок, боковых стенок или других деталей облицовывают строганным шпоном, кромочным пластиком, поливинилхлоридным профилем или обкладками из древесины лиственных пород, тонированными под цвет поверхности изделиями.
Полки для шкафов делают из фанеры толщиной 10–12 мм или из древесностружечной плиты толщиной 16–19 мм, видимую кромку облицовывают деревянной рейкой; штанги для навешивания одежды – из древесины твердых пород.
Антресольные блоки по конструкции аналогичны дверным (шкафным). В зданиях 1-го класса шкафы отделывают шпоном из древесины ценных пород или текстурной бумагой.
8. Столярные перегородки, панели, тамбуры
Для разделения помещений большей площади на помещения меньшей площади устраивают столярные перегородки. Столярные перегородки не несут никаких нагрузок, кроме собственной массы, поэтому их делают более легкими, чем остальные перегородки.
Перегородки бывают на всю высоту помещения, т. е. до потолка, и не доходящими до потолка. Благодаря малой массе столярные перегородки легко переносятся и монтируются. Существенный недостаток перегородок – недостаточная звукоизоляция.
Столярные перегородки делают глухими, частично остекленными (рис. 94, а) и остекленными на 2/3 их высоты (рис. 94, б). Глухие перегородки предназначены для разделения хорошо освещенного помещения на две части. Остекленные перегородки делают при устройстве стенок между неосвещенным коридором и прилегающими помещениями, а также при разделении в учреждениях комнат на две части.
