В зависимости от породы древесины перегородки окрашивают масляной краской или покрывают лаком. Для уникальных зданий делают перегородки из древесины ценных пород и покрывают их светлым лаком. Иногда каркасные перегородки облицовывают фанерой или твердыми древесноволокнистыми плитами, отделанными текстурной бумагой с имитацией под древесину твердых пород.

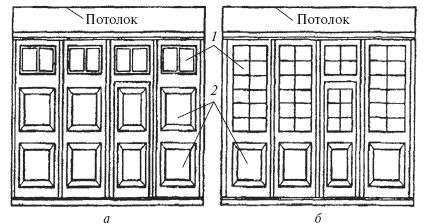

Рис. 94. Перегородки: а – частично остекленные; б – остекленные на 2/3 высоты; 1 – стекло; 2 – филенки
По
Рамочные (филенчатые) перегородки собирают из щитов шириной 0,8–1 м, которые состоят из обвязок, средников и филенок. Щиты изготовляют по технологии, аналогичной технологии изготовления рамочных дверей.
Вертикальные бруски щита (рамы) изготовляют на всю высоту перегородки. В них выбирают гнезда для шипов горизонтальных брусков. Бруски щита (рамы) соединяют на шипах и клею. Филенки крепят к раме раскладками, устанавливаемыми с обеих сторон.
Щиты обрабатывают по периметру для того, чтобы при установке их не нужно было пристругивать. В некоторых щитах вместо филенок ставят переплеты, которые крепят к брускам рамы в четверть шурупами.
Каркасные перегородки (рис. 95) делают из брусков сечением 25–3x50–80 мм.
Рис. 95. Перегородка в процессе облицовывания древесноволокнистыми плитами: 1 – каркас; 2 – фрамуга; 3 – облицовка
Бруски поставляют на строительство в прирезанном или неприрезанном виде (погонажем). При поставке в прирезанном виде бруски на перегородку связывают комплектно в пачку. Они должны быть обработаны и иметь размеры в соответствии с рабочими чертежами.
Каркас перегородки изготовляют из древесины хвойных пород, а также из древесины березы, ольхи, тополя, липы и осины. Влажность брусков каркаса должна быть не более 15 %. Для заполнения каркаса перегородок используют мягкие древесноволокнистые и минераловатные плиты.
Облицовывают деревянные перегородки прямоугольными гипсо-картонными листами, которые бывают двух типов: с утонченными с лицевой стороны кромками УК и прямыми продольными кромками ПК.
Листы выпускают длиной 2500–4800 мм, шириной 600 и 1200 мм и толщиной 8–24 мм. Они не должны иметь загрязнений, масляных пятен, волнистости, отбитых углов и повреждений продольных кромок.
Облицовывать перегородки гипсокартонными листами допускается в помещении с эксплуатационной влажностью воздуха не более 60 %.
До облицовки проверяют отвесом вертикальность поверхности перегородки. Размечают перегородки под облицовку так, чтобы по вертикали располагались целые листы.
Гипсокартонные листы крепят к перегородкам оцинкованными или проолифленными тонкими гвоздями длиной 40 мм с широкой шляпкой. Гвозди забивают по всему периметру каждого листа с шагом 200 мм на расстоянии не более 20 мм от кромки листа, а также в середине по всей площади листа с шагом 350–400 мм.
Облицовочные работы начинают с подборки листов, которые раскраивают на нужный размер на рабочем столе, пользуясь металлической линейкой, затем по периметру каждого листа размечают карандашом, отступая от края 20 мм, линии забивки гвоздей. Облицовывать перегородку начинают с угла, приставляя гипсокартонный лист, проверяют вертикальность кромок и наживляют
Панели предназначены для отделки стен и придания помещению лучшего архитектурного вида; кроме того, они закрывают проходящие в помещение коммуникации. Панели бывают щитовой, рамочной или реечной конструкции.
Щитовые панели (рис. 96, а) изготовляют из древесностружечных плит, облицованных шпоном ценных пород, бумажно-слоистым пластиком, или из щитов, по конструкции аналогичных щитовым дверям, облицованным под древесину ценных пород.
Конструкция рамочных панелей (рис. 96, б) аналогична конструкции рамочных дверей. Обвязку изготовляют из древесины хвойных пород, а филенки – из фанеры, твердых древесноволокнистых или древесностружечных плит. При установке панели сверху закрывают карнизом, снизу – плинтусом. Устанавливают панели на пол.

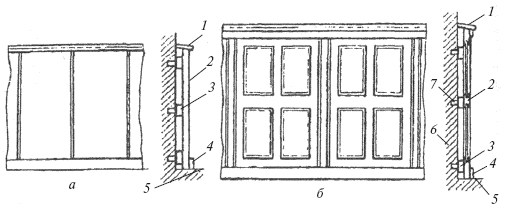

Рис. 96. Панели: а – щитовые; б – рамочные (филенчатые); 1 – карниз; 2 – панель; 3 – рейка каркаса; 4 – плинтус; 5 – пол; 6 – стена; 7 – пробки деревянные антисептированные
Щитовые и рамочные панели изготовляют шириной 500–800 мм, высотой 2000–2500 мм.
Кроме того, применяют реечные панели из древесины хвойных пород или лиственных пород толщиной 13–19 мм шириной 50–80 мм. При сборке рейки собирают в паз и гребень, в четверть или на гладкую фугу. Иногда их склеивают в щиты, которые ставят в готовом виде. В зависимости от требований потребителя панели окрашивают масляными или эмалевыми красками и покрывают лаком, за исключением панелей, имитированных под древесину ценных пород.
Высота панелей определяется архитектурными соображениями, исходя из интерьера помещения (обычно не более 2/3 высоты помещения).
Тамбур (рис. 97) устраивают обычно перед входной дверью в общественных зданиях с большим движением людей (магазинах, клубах). Его назначение – защитить помещение от чрезмерного охлаждения зимой.

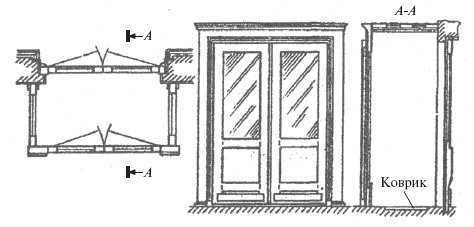

Рис. 97. Тамбур с входной дверью
Боковые стенки и потолок тамбура делают из щитов, облицованных шпоном из древесины ценных пород либо отделанных бумагой, имитирующей текстуру древесины ценных пород. Щиты боковых стенок отделывают с обеих сторон, а потолок – только с внутренней. Двери облицовывают шпоном из древесины ценных пород. Входные двери в тамбур общественных зданий (магазины, кафе, театры и т. д.) делают также стеклянными.
9. Детали профильные из древесины и древесных материалов для строительства
К деталям профильным из древесины и древесных материалов относят доски и бруски для покрытия полов, плинтусы, наличники, обшивку, поручни и др.
Доски для покрытия полов выпускают трех марок: ДП-21, ДП-27, ДП-35 и бруски для покрытия полов БП-27 (рис. 98). Доски марки ДП-21 применяют для покрытия полов жилых зданий, а марки ДП-35 – производственных зданий, физкультурных залов и других помещений с повышенной нагрузкой на полы.
