Двери по конструкции делятся на рамочные (филенчатые), щитовые со сплошным или мелкопустотным заполнением, с порогом и без порога, с фрамугой и без нее. По числу полотен различают двери одно-и двупольные, в том числе с полотнами разной ширины.
По направлению и способам открывания двери бывают распашные, качающиеся, раздвижные, а по наличию остекления – остекленные или глухие.
В зависимости от отделки двери бывают с непрозрачным отделочным покрытием, отделанные эмалями, красками или облицованные декоративными листовыми или пленочными материалами и с прозрачным отделочным покрытием, покрытые прозрачными лаками. В отдельных помещениях для освещения так называемым «вторым светом»
В двупольных дверных блоках щель, образующуюся между полотнами в притворе, закрывают с обеих сторон нащельниками. В дверях с качающимися полотнами, открывающимися в разные стороны, притвор нащельником не закрывают.
В блоках наружных дверей устраивают пороги, улучшающие тепловую и звуковую изоляцию. Дверные блоки внутренних дверей делают с порогом (входные в квартиры) и без порога (межкомнатные).
В зависимости от навески двери различают правые и левые (рис. 85). При установке дверного блока в проем щель, образующуюся между стеной и коробкой, конопатят и закрывают наличником.

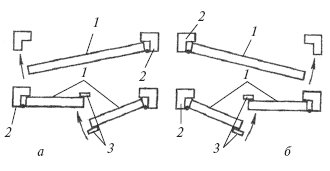

Рис. 85. Схемы навески дверей: правой (а) и левой (б): 1 – полотно двери; 2 – брусок коробки; 3 – планка
В целях звуко– и теплоизоляции в блоках входных дверей в квартиру ставят уплотняющие прокладки из пенополиуретана.
Рамочные двери (рис. 86) состоят из вертикальных, горизонтальных и средних брусков (обвязки) толщиной 44, 52 мм, шириной 122 мм. Просветы между обвязочными брусками и средниками заполняют щитами – филенками, стеклами. Филенки могут быть дощатые (в основном в наружных дверях), фанерные, из древесноволокнистой или древесностружечной плиты.
Рис. 86. Двери деревянные наружные рамочные для жилых и общественных зданий: а – общий вид; б – сечения; 1 – брусок коробки; 2 – уплотняющая прокладка; 3 – полотно двери; 4 – стекло; 5 – защитная планка
Дощатые филенки соединяют в паз и наплав; в последнем случае филенку с противоположной стороны от наплава обкладывают фигурной раскладкой, которую крепят к брускам шпильками, утопленными в древесину или шурупами впотай. Крепить раскладки к дощатым филенкам не допускается. Рамочные двери делают в основном входными с улицы в помещения.
Щитовая дверь представляет собой деревянную рамку, собранную из деревянных брусков сечением 32–34x40–60 мм, которые соединены в углах металлическими скрепками либо на шипах (шкантах), заполненную серединкой различной конструкции и облицованную с обеих сторон твердой древесноволокнистой плитой или фанерой, строганым шпоном, бумажно-слоистым пластиком, декоративной поливинилхлоридной пленкой, декоративной бумагой.
Щитовая дверь легкая, обладает хорошими звукоизоляционными качествами, прочностью, формоустойчивостью, гигиеничностью, удобна в эксплуатации. На изготовление щитовой двери расходуется незначительное количество пиломатериалов, преимущественно низких сортов. Для жилых и общественных зданий щитовые двери изготовляют с обкладкой и без нее. Обкладку крепят по периметру к двери в паз и гребень с трех сторон. Двери деревянные внутренние для жилых и общественных зданий (рис. 87) в зависимости от конструкций подразделяют на следующие типы: Г – с глухими полотнами; О – с остекленными полотнами; К – с остекленными качающимися
Двери типов Г и О изготовляют с одно– и двупольными полотнами с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.
Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.
Рис. 87. Двери щитовые с притвором в четверть (остекленные) тип О: 1 – раскладка по стеклу; 2 – брусок коробки; 3 – полотно двери; 4 – стекло; 5 – петля; 6 – планка
Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками и без коробок. Щиты в дверях этого типа заполняют калиброванными по толщине деревянными рейками или древесностружечными плитами – ДСП, а также калиброванными по ширине полосами ДСП, уложенными на ребро. Вертикальные бруски рамки этого полотна должны иметь ширину не менее 90 мм, горизонтальные – не менее 45 мм. Соединяют их в углах с вертикальными на клею в шип или на шкантах, скрепках.
Двери, применяемые для санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.
Двери типов О и К можно изготовлять рамочной конструкции с шириной брусков не менее 100 мм. Коробку без порога снизу расшивают монтажной доской, которую крепят гвоздями или с помощью шиповых соединений к торцам вертикальных брусков.
В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения из трех деревянных планок с шагом 150 мм, защищающие стекло от повреждений.
В середине дверных полотен размещают бруски для установки замка и ручек. Длина брусков должна быть 400 мм для полотен высотой 2000 мм.
Дверная коробка представляет собой рамку, предназначенную для крепления дверных полотен. Дверные коробки бывают с порогом и без него. Коробку с порогом собирают из двух вертикальных и двух горизонтальных брусков, связанных между собой шиповым соединением на клею и нагелями.
Коробка без порога состоит из двух вертикальных и верхнего горизонтального брусков, связанных шиповым соединением на клею и скрепленных в углах нагелями. Полотна дверей навешивают в коробки на две петли, а двери типа У – на три петли.
Двери деревянные наружные для жилых и общественных зданий (рис. 88) в зависимости от назначения бывают входные и тамбурные типа Н, служебные типа С, люки и лазы типа Л. Двери типа Н делают щитовыми или рамочными (филенчатыми). Причем щитовые двери могут быть с реечной обшивкой.
Двери типов Н и С могут быть одно– и двупольными, остекленными и с глухими полотнами, с порогом и без него. Щитовые двери (полотна) должны быть заполнены калиброванными рейками по толщине. При сплошной обшивке дверей с наружной стороны профилированными рейками по слою пергамина или обшивки оцинкованной сталью допускается применение твердых древесноволокнистых плит или фанеры марки ФК. Тамбурные двери могут изготовляться без обшивки деревянными рейками. Рейки крепят к полотну шурупами или гвоздями длиной 40 мм с антикоррозийным покрытием с шагом до 500 мм. В нижней части полотна дверей типа Н защищают деревянными планками толщиной 16–19 мм или полосами декоративного бумажно-слоистого пластика толщиной 1,2–2,5 мм.
