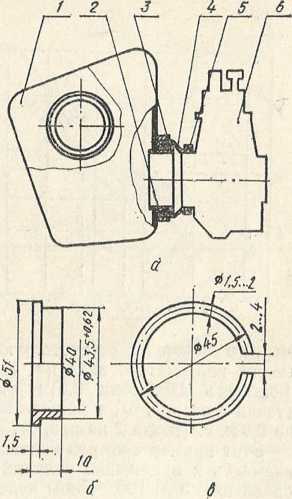

Рис 5. Уплотнение зазоров в соединениях резиновой муфты с ресивером и карбюратором: а — установка стального пружинящего кольца или втулки в выходной патрубок ресивера; б — стальная втулка; в — пружинящее кольцо; 1 — ресивер; 2 — стальная втулка или кольцо; 3, 5 — хомуты; 4 — резиновая соединительная муфта; 6 — карбюратор.
14. Почему на мотоцикле с двигателем М-106 (особенно при езде с пассажиром) чувствуешь себя более «уютно», чем на мотоцикле ММВЗ-3.112 с более мощным двигателем?
Максимальная мощность двигателя М-106 равна 9 л с. при частоте вращения коленчатого вала 5500 мин– 1,

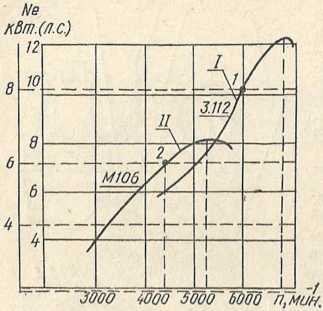

Рис. 6. Характер изменения мощности двигателей мотоциклов ММВЗ.3.112 и М-106: I — график изменения мощности двигателя 3.112; II — график изменения мощности двигателя М-106.
Сместился в сторону высоких частот и максимум крутящего момента, в результате чего двигатели стали менее эластичными, т е ухудшилась их приспособляемость к изменению условии движения мотоцикла.
Чтобы пояснить сказанное, рассмотрим такой пример. Представьте себе, что мотоцикл движется на IV передаче со скоростью, соответствующей частоте вращения коленчатого вала при максимальной мощности. Это может быть, например, при обгоне.
Из-за встречного порыва ветра или изменения других дорожных условий скорость мотоцикла снизилась, например, до величины, соответствующей уменьшению частоты вращения коленчатого вала на 500–600 мин– 1. В этом случае мощность двигателя 3.112 упадет примерно на 1,5 л. с. (точка 1 на рис. 6), а мощность двигателя М-106 — всего лишь на 0,6 л. с. (точка 2 на рис. 6).
Этот пример еще раз подтверждает меньшую приспосабливаемость к изменению условий движения двигателя 3.112 по сравнению с М-106. Чтобы чувствовать себя более «уютно» на мотоцикле ММВЗ.3.112, предлагаем установить ведущую звездочку главной передачи с числом зубьев 2=14 вместо 2=15 (рис. 7).

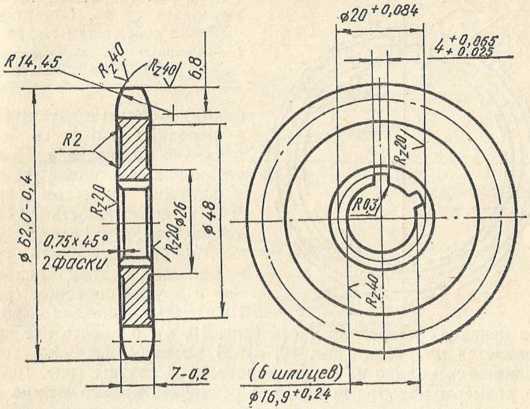

Рис. 7. Ведущая звездочка главной передачи минских мотоциклов (начиная с М-106) с числом зубьев 14 (шаг — 12,7 мм, диаметр окружности впадин — 48,42 мм; диаметр делительной окружности — 57,07 мм; материал — сталь 2ОХ, цианировать h 0,9–1,1 мм HRC 58–62).
15. Как повысить герметичность в соединениях выхлопной трубы с цилиндром и глушителем?
Известно много способов повышения герметичности при установке выхлопной трубы. Наиболее простые из них — следующие.
Если в соединении выхлопной трубы с цилиндром имеет место пропуск отработавших газов, необходимо ослабить крепление выхлопной трубы в глушителе, отвернуть гайку выхлопной трубы, снять уплотнительное кольцо и вновь (без уплотнительного кольца) установить выхлопную трубу в цилиндр, затянув при этом (как можно туже) гайку выхлопной трубы. Повторно отверните гайку выхлопной трубы и выньте трубу из цилиндра. Установите на выхлопную трубу два уплотнительных кольца или одно, предварительно обмотанное ниткой асбестового шнура (рис. 8), установите выхлопную трубу с уплотнительным кольцом (или кольцами) в патрубок цилиндра и затяните гайку. Можно обмотать асбестовым шнуром конец выхлопной трубы и затем установить одно или два уплотнительных кольца.

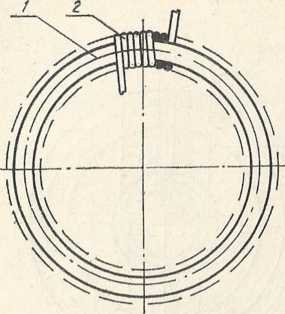

Рис. 8. Уплотнительное кольцо выхлопной трубы, обмотанное ниткой асбестового шнура: 1 — уплотнительное кольцо; 2 — нитка асбестового шнура.
Достаточно эффективный

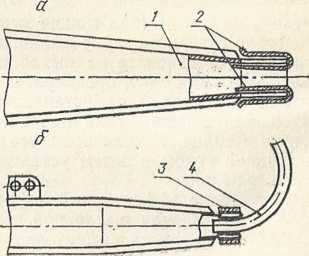

Рис. 9. Уплотнение соединения выхлопной трубы с глушителем при помощи асбестового шнура: а — укладка асбестового шнура; б — узел в сборе; 1 — глушитель; 2 — асбестовый шнур; 3 — хомут; 4— выхлопная труба.
Можно обеспечить герметичность в этом соединении и другим способом (рис. 10, а). От глушителя отрезается передняя разрезная часть (рис. 10, б), а вместо нее приваривается патрубок (рис. 10, в). В выдавку патрубка устанавливается кольцо из бензомаслостойкой резины (рис. 10, г). Все размеры подобраны так, что резиновое кольцо можно самому и не изготавливать, использовав уплотнительное резиновое кольцо от мотоцикла «Ява». В случае уплотнения соединения выхлопной трубы с глушителем этим способом отпадает необходимость в стягивающем хомуте.

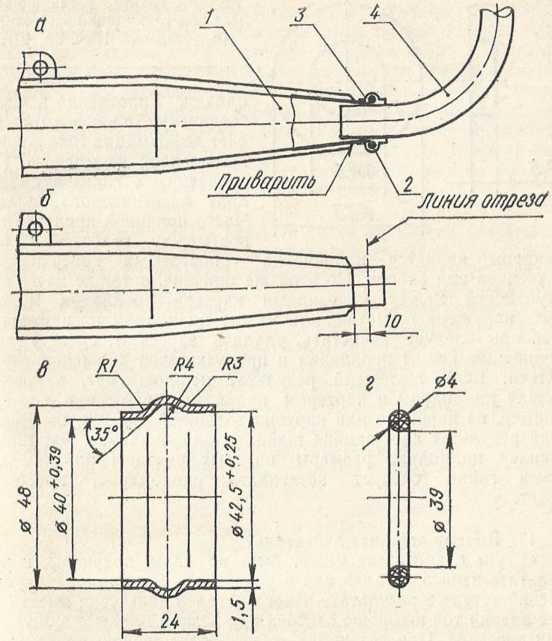

Рис. 10. Уплотнение соединения выхлопной трубы с глушителем при помощи резинового кольца: а — узел в сборе; б — глушитель без разрезной части; в — патрубок; г— уплотнительное резиновое кольцо; 1 — глушитель; 2 — уплотнительное кольцо; 3 — патрубок; 4 — выхлопная труба.
16. Как повысить герметичность в соединениях цилиндра с головкой и картером?
Головка устанавливается на цилиндр без прокладки. Уплотнение в этом соединении производится за счет деформации головки, изготовленной из мягкого (по сравнению с гильзой цилиндра) алюминиевого сплава. Часто причиной пропуска газов между головкой и цилиндром является наличие на сопрягаемых поверхностях заусенцев или забоин. По этой же причине, а также из за выступающей между половинами картера прокладки может быть нарушена герметичность между цилиндром и картером. Забоины следует зачистить, удалить заусенцы, срезать выступающие концы прокладки и пропуск газов должен прекратиться. Если желаемый результат не достигнут, замените между цилиндром и картером прокладку, изготовив ее, например, из паронита или картона толщиной 0,5–0,8 мм Хороший результат дает замена шайб, устанавливаемых под гайки шпилек цилиндра, размеры которых указаны на рис. 11. Сами гайки следует затягивать равномерно, крест-накрест.
Рис. 11. Шайба, устанавливаемая под гайку шпильки цилиндра (сталь 45, HRC 30–40).
17. Почему «стучит» двигатель?
«Стук» в двигателе может быть по двум причинам: в результате износа деталей или в результате детонации. Механический «стук» в результате износа деталей двигателя имеет более низкий тон и хорошо слышен при резком подъеме и опускании дросселя. При детонации «стук» более звонок; появляется он из-за чрезмерного возрастания нагрузок на двигатель (резкое ускорение, медленное движение на подъем на несоответствующей передаче и т. д.), что объясняется самой природой детонации — когда смесь не горит, а буквально взрывается, действуя на детали двигателя со значительно большими нагрузками, чем при нормальных условиях сгорания смеси. Детонация, как правило, появляется по следующим причинам: значительная нагрузка на двигатель при низкой частоте вращения коленчатого вала; слишком большая степень сжатия, возникшая из за чрезмерно большого слоя нагара на днище поршня и головке цилиндра; чрезмерно высокая температура головки цилиндра, днища поршня в целом или на отдельных их участках; наличие раскаленного нагара в камере сгорания; неисправная свеча или свеча не соответствует тепловому режиму двигателя; неудовлетворительное качество бензина или применение несоответствующей марки топлива.
