Глава 3. Якорное устройство

3.1. Схема якорного устройства

Якорным устройством называется совокупность технических средств, предназначенных для удержания корабля на месте при стоянке его на рейде, в гавани, а если позволяет глубина, и в открытом море.

Якорное устройство надводного корабля (рис. 3.1) включает следующие технические средства. Два становых якоря, две якорные цепи, которые хранятся в цепном ящике; коренной конец якорной цепи отдается с помощью машинки отдачи ручным приводом. Отдача и подъем якорей осуществляются шпилем. Якоря крепятся в клюзах по-походному стопором якоря. Якорные клюзы на ходу корабля закрываются специальными крышками. При стоянке на якоре якорная цепь крепится переносным стопором; для стопорения якорной цепи на время работы с нею установлены палубные стопоры. Якорные цепи в цепной ящик направляются по трубам, имеющим в верхней части палубные клюзы.

Рис. 3.1.

Якорное устройство надводного корабля:

1 – цепной ящик; 2 – машинка отдачи; 3 – цепные трубы; 4 – клюз; 5 – становой якорь; 6 – ручной привод; 7 – палубный клюз; 8, 13 – якорные цепи; 9 – крышка клюза; 10 – переносный стопор; ;11 – палубный стопор; 12 – шпиль; 14 – стопор якоря

Якорное устройство подводной лодки (рис. 3.2) включает следующие технические средства. Якорь, который может быть отдан как с верхней палубы, так и из первого отсека с помощью специальных приводов. Якорная цепь находится в цепном ящике; коренной конец якорной цепи отдается с помощью машинки отдачи ручным приводом, расположенным на концевой переборке прочного корпуса. Для работы с якорем включается электродвигатель, который находится внутри прочного корпуса подводной лодки; вращение электродвигателя через привод передается на брашпиль, управление которым осуществляется специальным приводом. После отдачи якоря якорная цепь стопорится стопором. Во время работы швартовного шпиля брашпиль отключается специальной муфтой.

Рис. 3.2. Якорное устройство подводной лодки:

1 – якорь; 2 – стопор; 3 – швартовный шпиль; 4, 8 – приводы; 5 – прочный корпус; 6 – первый отсек; 7 – электродвигатель; 9 – ручной привод; 10 – концевая переборка прочного корпуса; 11 – машинка отдачи; 12 – цепной ящик; 13 – якорная цепь; 14 – брашпиль; 15 – клюз

3.2. Классификация и основные технические данные якорей

По назначению якоря подразделяются на становые и вспомогательные.

Становые якоря предназначены для удержания корабля на месте. Корабли снабжаются двумя становыми якорями; катера водоизмещением до 35 т – одним.

Вспомогательные якоря служат совместно со становыми для удержания корабля в определенном положении относительно волны, ветра или течения и подразделяются на стоп-анкеры (~0,5 веса станового якоря) и верпы (~0,3 веса станового якоря). Вспомогательные якоря размещаются в кормовой части корабля. Стоп-анкерами снабжаются корабли водоизмещением свыше 800 г; корабли водоизмещением до 800 т – верпами. Вес верпа для катеров водоизмещением до 35 т равен 1/5 веса станового якоря.

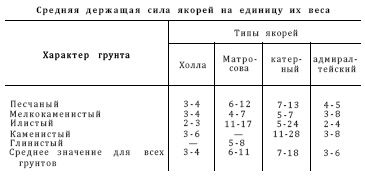

Основные характеристики якоря. Д е р ж а щ а я с и л а якоря – сила, которая приходится на единицу его веса и должна быть приложена для того, чтобы вырвать якорь из грунта в момент, когда веретено якоря расположено горизонтально. Держащая сила якоря зависит как от его конструкции, так и от характера грунта (табл. 3.1).

У д е р ж и в а ю щ а я с п о с о б н о с т ь якоря – сила, удерживающая корабль, который стоит на якоре, от перемещения под воздействием ветра и течения. Удерживающая способность якоря определяется произведением держащей силы якоря на его вес.

Вес станового якоря Р в кг:

где S – площадь сечения погруженной части мидель-шпангоута, м²;

D – полное водоизмещение корабля, г;

k – коэффициент держащей силы якоря (k=1 для якорей типа Холла; k=2 для якорей типа Матросова).

3.3. Типы якорей

Якорь Холла – втяжной с поворотными лапами; основной тип станового якоря для кораблей ВМФ. Якорь (рис. 3.3) состоит из веретена и коробки, отлитой заодно с двумя лапами. В средней части коробки имеется сквозное овальное отверстие, куда входит утолщенная часть веретена. Это отверстие ограничивает угол отклонения лап якоря (до 45°). В нижней части веретена просверлено отверстие для валика, с помощью которого веретено присоединяется к коробке. Выпадению веретена из коробки препятствуют два штыря, отверстия для которых

после установки штырей завариваются. К верхней части веретена присоединяется скоба якоря. Якоря Холла изготовляются двух типов – с веретеном прямоугольного сечения и с веретеном круглого сечения. Якоря Холла с веретеном круглого сечения имеют меньшую длину веретена и применяются на низкобортных кораблях. Недостатки якорей Холла: сравнительно небольшая держащая сила, возможность заклиниваться в клюзе при подъеме и вставать к обшивке корпуса враспор.

Рис. 3.3. Якорь Холла:

1 – скоба; 2 – веретено; 3 – лапа; 4 – валик; 5 – штырь; 6 – коробка

Т а б л и ц а 3.2

Якорь Матросова (повышенной держащей силы) – основной тип вспомогательного якоря для кораблей ВМФ и станового для небольших кораблей и катеров. Якорь (рис. 3.4) имеет две широкие треугольные лапы, примыкающие непосредственно к веретену, к концу которого присоединяется скоба якоря. Зазор между лапами незначителен, и они представляют собой как бы одну широкую лапу с узкой прорезью для веретена, которое крепится к лапам с помощью оси и штырей лапы. По бокам якоря сделаны приливы, которые выполняют роль штока, предохраняя якорь от опрокидывания. Якоря Матросова изготовляются трех типов: литые (рис. 3.4) – от 25 до 1500 кг, сварные (рис. 3.5) – от 5 до 200 кг и катерные сварные (рис. 3.6) – от 10 до 100 кг.

Рис. 3.4. Якорь Матросова (литой):

1-скоба; 2 – веретено; 3- лапа; 4-прилив; 5 – ось; 6 – штырь

Рис. 3.5. Якорь Матросова (сварной):

1 – скоба; 2 – веретено; 3 – лапа; 4 – шток (прилив); 5 – штырь

Рис. 3.6. Якорь катерный:

1 – скоба; 2 – веретено; 3 – лапа; 4 – шток (прилив); 5 – штырь

Т а б л и ц а 3.3

Недостатки якорей Матросова: узкое пространство между лапами часто забивается грунтом, что препятствует свободному отклонению лап якоря; якорь, вывернувшись из грунта, вторично уже не входит в него, а продолжает ползти; якорь неустойчив в начальный период при забирании на плотном грунте.

Адмиралтейский якорь (рис. 3.7) состоит из веретена и двух рогов с лапами, отлитых вместе с веретеном. Утолщенная часть веретена в том месте, где она сливается с рогами, называется трендом. Верхняя часть веретена имеет два отверстия: для присоединения скобы якоря и для штока. Шток на концах имеет утолщения, препятствующие зарыванию штока в грунт при отдаче якоря. Один из концов штока загнут под прямым углом, что позволяет укладывать его вдоль веретена. В средней части шток имеет буртик и отверстие для клинообразной чеки. В ВМФ якорь применяется для снабжения шлюпок.

Рис. 3.7. Адмиралтейский якорь:

1 – скоба; 2 – шток; 3 – веретено; 4 – рог; 5 – лапа; б – чека; 7 – отверстие для чеки; 8 – буртик

Т а б л и ц а 3.4

Специальные якоря. К ним относятся якоря: однолапые, четырехлапые и ледовые.

О д н о л а п ы й я к о р ь (рис. 3.8) применяется в ВМФ в качестве станового для закрепления плавучих сооружений стационарного типа. Вес и размеры однолапых якорей не стандартизированы. Якорь – стальное веретено, отлитое или откованное заодно с рогом, лапой и снабженное штоком.
