Справочник по морской практике

Коллектив авторов

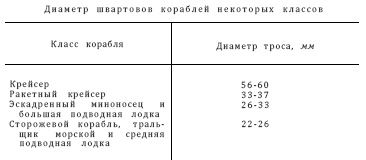

Вспомогательные суда ВМФ снабжаются швартовами по правилам Регистра СССР. Длина швартовов должна быть не менее длины корабля, а один из кормовых швартовов должен состоять из полной бухты троса (220 или 300 м) для отдачи стоп-анкера (см. гл. 3). На обоих концах швартова заделываются огоны длиной около 1 м. Устройства для хранения швартовов и их подачи. В ь ю ш к и служат для хранения рабочих швартовов, удобства их подачи и уборки. Наиболее широкое распространение получили горизонтальные швартовные вьюшки (рис. 2.2), оборудованные тормозом. Вертикальные вьюшки (рис. 2.3) применяются только для растительных и синтетических тросов; они менее удобны в эксплуатации, но занимают меньше места. Вьюшки располагают на палубе или в надстройках таким образом, чтобы швартов было удобно подать как на киповую планку,

так и на швартовный барабан механизма. Запасные швартовы хранятся в такелажных кладовых.

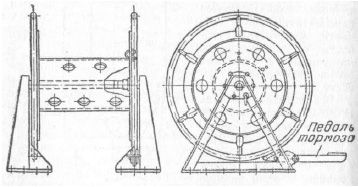

Рис. 2.2. Горизонтальная швартовная вьюшка

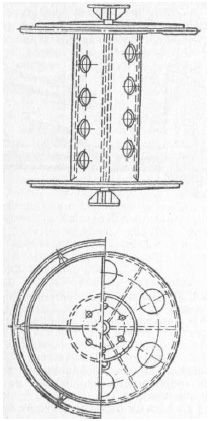

Рис. 2.3. Вертикальная швартовная вьюшка

Швартовы на причал (соседний корабль) при расстоянии до них 15–25 м подаются вручную с помощью бросательных концов. Поданный бросательный конец ввязывается в основание огона швартова, предварительно выведенного в киповую планку (клюз). При подаче тяжелых швартовов сначала с помощью бросательного конца подается проводник – прочный растительный трос окружностью 60–100 мм, на котором затем выбирается швартов.

Л и н е м е т а т е л ь н о е у с т р о й с т в о применяется для подачи швартовных (а также буксирных и др.) тросов на большие расстояния. Наиболее распространенным является реактивное линеметательное устройство ЛУ-1 (рис. 2.4). Дальность полета ракеты с линем до 275 м. Капроновый линь диаметром 6 мм имеет разрывную прочность свыше 400 кгс.

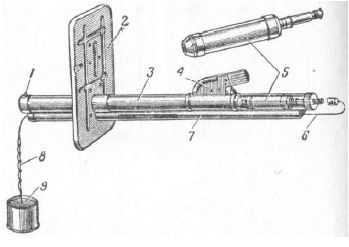

Рис. 2.4. Линеметательное устройство ЛУ-1:

1 – мушка; 2 – щит; 3 – ствол; 4 – ударно-спусковой механизм; 5 – ракета; 6 – стальной тросик; 7 – ложе; 8 – капроновый линь; 9 – коробка

Ствол ружья – стальная труба, открытая с обеих концов. Вдоль нижней образующей ствол имеет прорезь для прохода стального тросика, соединяющего ракету с линем. Снизу ствол закрыт деревянным ложем. Ствол имеет окно для прохода ударника ударно-спускового механизма. Капроновый линь длиной 400 м укладывается определенным образом в коробку. Прицельное устройство состоит из мушки и двух перекрестий, нанесенных на смотровом стекле щита. При пуске ракеты на дистанцию 200–250 м или на меньшие дистанции при встречном ветре следует придавать ружью угол возвышения 30°; при пуске ракеты на дистанцию 100–150 м угол возвышения должен быть 15°. Линеметание производится наводкой ружья «с руки» на верхние точки корабля (вершины мачт, труб и т. д.). Лицо стреляющего должно находиться за щитом.

Кнехты – парные стальные (редко чугунные) цилиндрические тумбы, закрепленные на общем фундаменте и прочно связанные с корпусом корабля. Устанавливаются в носовой и кормовой оконечностях, а иногда и в средней части верхней палубы. Кнехты (ГОСТ 11265-65) подразделяют в зависимости от конструкции на прямые и крестовые; по способу изготовления – на литые и сварные (рис. 2.5).

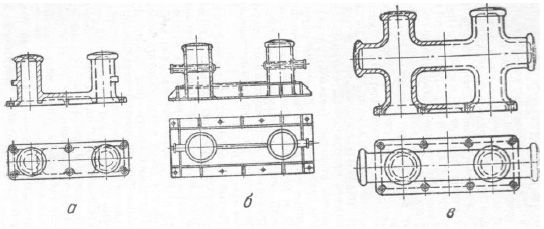

Рис. 2.5. Кнехты швартовные:

а – литые прямые; б – сварные прямые; в – литые крестовые двойные

Швартов, одетый огоном на береговой пал или кнехт другого корабля, проходит через клюз (киповую планку) и крепится на кнехте четырьмя-пятью шлагами восьмеркой. Приливы на наружных сторонах тумб кнехта (рис. 2.5, а, б) позволяют на один кнехт крепить два швартовных троса и потравливать каждый из них отдельно. Крестовые кнехты (рис. 2.5, в) устанавливаются

на малых (низкобортных) кораблях и судах; поперечина на кнехте допускает направление троса под углом вверх. Чтобы не сорвало кнехты при сильных рывках, они устанавливаются на палубе относительно клюзов, киповых планок и швартовных механизмов таким образом, чтобы продольные оси кнехтов располагались вдоль (под небольшим углом) направления тяги швартовов.

Одинарные кнехты – б и т е н г и (рис. 2.6) и у т к и (рис. 2.7) служат для крепления швартовов малых кораблей, катеров и шлюпок, швартующихся у борта.

Рис. 2.6. Одинарный крестовый кнехт – битенг

Рис. 2.7. Утка швартовная

Тросовые стопоры применяются для стопорения обтянутых стальных швартовных тросов на время переноса швартовов со шпилей на кнехты. Они устанавливаются на участке между шпилем и киповой планкой. Наиболее распространенным является цепной стопор (рис. 2.8) – трех-четырехметровый отрезок такелажной цепи калибром 5–10 мм, прикрепленный к палубному обуху или взятый за тумбу кнехта затяжной петлей. Цепь накладывается за швартов стопорным узлом и последующими тремя- четырьмя пологими шлагами по направлению тяги, против направления свивки троса. Ходовой конец цепи прикаболивается к швартову.

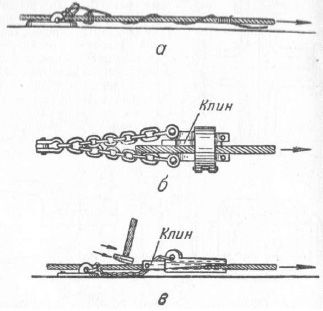

Рис. 2.8. Стопоры для швартовного троса:

а – цепной; б – клиновой; в – системы Карпентера

Применение цепного стопора при сильных натяжениях швартова может привести к деформации и порче троса. Поэтому на крупных кораблях и судах иногда применяют переносные клиновые стопоры, стопорящие трос с помощью подвижного клина. На малых кораблях стопоры для швартовных тросов не применяются; швартов выбирается через кнехт вручную.

Швартовные клюзы и киповые планки. Б о р т о в о й к л ю з (рис. 2.9) – круглое или продолговатое отверстие в фальшборте, окаймленное литой рамой, для пропускания троса. П а л у б н ы е к л ю з ы (рис. 2.10) применяют на участках палубы, огражденных леерами. Носовой и кормовой палубные клюзы, установленные у форштевня и ахтерштевня, используются не только при швартовке, но и при буксировке.

Рис. 2.9. Бортовой швартовный клюз

Рис. 2.10. Палубный швартовный клюз

К и п о в ы е п л а н к и – стальные или чугунные отливки в виде разомкнутой рамы для направления швартовного троса (ГОСТ 11264-65); они бывают без роульсов или с одним, двумя и тремя роульсами (рис. 2.11).

Рис. 2.11. Киповые планки

Швартовные механизмы – шпили и лебедки – предназначены для выборки и травления швартовов, находящихся под нагрузкой. Швартовные лебедки на военных кораблях не применяются. Для работы с носовыми швартовами используются швартовные барабаны шпилей и брашпилей. Большие корабли имеют на юте один или два швартовных шпиля; катера и подводные лодки могут их не иметь. Различают два основных типа швартовных шпилей:
