Рис. 13.1. Спасательный нагрудник:
1 – шейная лямка; 2 – поясная лямка
Спасательные бушлаты и жилеты (рис. 13.2) изготовляются из плотной хлопчатобумажной ткани, которая простегивается и образует карманы, в которых размещаются герметичные полихлорвиниловые мешочки, наполненные хлопковой ватой (очесами), или пенопласт в виде отдельных пластин. Вес спасательных бушлата и жилета 2–3,5 кг, сила поддержания 15–30 кгс.
Рис. 13.2.
1 – карманы для полихлорвиниловых мешочков; 2 – поясной ремень; 3 – стяжной ремешок
У спасательных бушлата и жилета пять потайных пуговиц на груди и поясной ремень; на рукавах бушлата имеются стяжные ремешки. В бушлате или жилете можно прыгать в воду со значительной высоты.
Спасательный жилет И С С (рис. 13.3) является полунадувным индивидуальным спасательным средством. Он изготовляется из двух слоев прорезиненной ткани красного цвета, образующих две изолированные воздушные Камеры. Начальная плавучесть жилета в ненадутом состоянии создается мочалом, которым заполнены воздушные камеры. Жилет может быть надут в воде или на корабле через две воздушные трубки, которые затем закрываются пробками, перегибаются и вставляются в петли. Жилеты ИСС выпускаются двух размеров: по высоте первый рост – 595±15 мм, второй – 625±15 мм; по ширине (в застегнутом состоянии) первый рост – 560±10 мм, второй – 590± ± 1 0 мм. Номера жилетов указаны на их внутренней стороне. Жилеты надеваются с помощью двух ножных и поясного ремней, а также двух застежек. Каждый член экипажа, получив жилет, должен заблаговременно подогнать по себе ножные ремни. Вес спасательного жилета около 2 кг, сила поддержания (надутого) около 40 кгс. Прыжки с жилетом ИСС в воду со значительной высоты (ногами вниз) опасны, так как ножные ремни могут причинить травму. Размещаются жилеты на верхних боевых постах и в жилых помещениях корабля. Проверяют их внешним осмотром еженедельно и на герметичность (погружением в надутом состоянии в воду) ежемесячно. При хранении жилет необходимо оберегать от воздействия прямых солнечных лучей, щелочей и кислот, а также различных электронагревательных приборов.
Рис. 13.3. Спасательный жилет И С С:
1 – трубки с пробками; 2 – петля; 3 – застежки; 4 – ножные ремни; 5 – поясной ремень
Рассмотренные выше индивидуальные спасательные средства, несмотря на некоторые положительные качества (простота конструкции, надежность, достаточная сила поддержания), имеют ряд недостатков: отсутствие приспособлений и устройств, облегчающих поиск и подъем человека из воды на корабль; относительная громоздкость, затрудняющая в них действия личного состава; при потере сознания не обеспечивают переворачивания человека на спину и поддержания его головы над уровнем воды.
Спасательный нагрудник Н С Н (рис. 13.4) является современным индивидуальным спасательным средством надувного типа. Он изготовляется из двух слоев прорезиненной ткани оранжевого цвета, образующих камеру плавучести. Распределение сил плавучести в нем обеспечивает длительное поддержание человека в воде лицом вверх, что исключает вероятность его захлебывания. Весит нагрудник со всем снаряжением около 1,3 кг, сила поддержания 18 кгс. Надевается он на шею так, чтобы камера плавучести располагалась на груди, и закрепляется поясным ремнем. Нагрудник имеет, кроме того, специальный ремень для подъема человека из воды на корабль, сигнально-поисковый огонь, загорающийся от батарейки при попадании в нее морской воды (емкость батарейки рассчитана на непрерывную работу в течение 10 ч), свисток для звуковой сигнализации в темное время суток и тумане, пеньковый штерт для удержания спасающихся вместе, сумку, в которой нагрудник размещается в положении по-походному и крепится на поясе.
Рис. 13.4. Спасательный нагрудник Н С Н:
1 – трубка поддува; 2 – свисток; 3 – газовый баллон; 4 – штерт; 5 – сумка; 6 – поясной ремень; 7 – камера плавучести; 8 – подъемный ремень; 9 – сигнально-поисковый огонь
Нагрудник
Через трубку поддува нагрудник надувается резкими выдохами с одновременным нажатием зубами на мундштук для открытия невозвратного клапана. При вдохе мундштук отпускается и клапан не пропускает воздух из нагрудника. Поддерживая нагрудник руками, можно прыгать в воду с высоты до 10 м (ногами вниз). Проверка его состояния производится еженедельно внешним осмотром и ежемесячно на герметичность погружением в воду в надутом состоянии. Хранят нагрудники уложенными в сумки в сухих шкафах при температуре не более 25–30°.
Спасательные круги (рис. 13.5) с наполнителем из пластинчатой пробки (ГОСТ 2148–54) сшиваются из восьми кусков льняной ткани. Круг окрашивается в красный (киноварь) и белый (свинцовые белила) цвета. На белой половине круга красной краской буквами высотой 6–8 см делается надпись (бортовой номер корабля). Леер спасательного круга изготовляется из пенькового смольного или манильского линя окружностью 25 мм. Длина леера должна образовывать квадрат, в который вписывается круг. Концы леера соединяются коротким сплеснем, а сам он крепится к кругу в четырех местах бензелем. Поверх бензелей накладываются полоски ткани шириной 60–75 мм, пришиваемые к лееру и оболочке. Спасательные круги делают двух типов: I и II, вес их соответственно 6,7 и 7,0 кг, сила поддержания 14,5 кгс, внешний диаметр D = 750 мм, внутренний d = 440 мм, ширина кольца а = 1 5 5 мм.
Рис. 13.5. Спасательный круг
Периодически круги проверяют на прочность, плавучесть и качество пробки. Прочность проверяется сбрасыванием круга на ребро с высоты 3 м на твердую земляную поверхность или плашмя с высоты 10 м на воду; круг должен сохранить свою форму, плотность набивки и не иметь разрывов в швах и тканях оболочки. На плавучесть он проверяется в течение 24 ч с подвешенным к нему монолитным куском стали весом 14,5 кг. Качество пробки проверяется наружным осмотром в месте распоротого шва. На пластинах пробки не должно быть трещин, признаков трухлявости, гнилости и червоточины. Спасательные круги, не удовлетворяющие рассмотренным выше требованиям, подлежат списанию**. Спасательные круги на корабле крепятся с помощью обойм, обеспечивающих их быструю отдачу. Для лучшего обнаружения спасательных кругов в ночное время на воде не менее 30% их общего количества снабжается светящимися буйками, которые загораются, попав в воду (время свечения буйка 8 ч). В дневное время для обнаружения места нахождения человека используется спасательная вешка, сбрасываемая вместе с кругом.
Т а б л и ц а 13.1
* Спасательные нагрудники, изготовленные из отдельных пластин пенопласта, тканью не обшиваются.
** В связи с тем что пробковым спасательным кругам присущ ряд недостатков (значительный вес, подвержены плесне- вению и повреждению грызунами), а сама пробка является дефицитным материалом, в последние годы ведутся работы по созданию спасательных кругов из синтетических материалов – твердого вспененного поливинилхлорида марки ПХВ-1 и пено- наирита.
13.2. Коллективные спасательные средства
Использование коллективных спасательных средств определяется специальным расписанием. Коллективные спасательные средства, находящиеся на вооружении кораблей и вспомогательных судов ВМФ, делятся на три основные группы: спасательные катера; спасательные шлюпки; спасательные плоты.

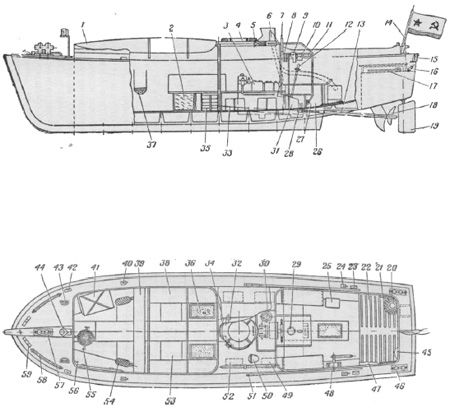

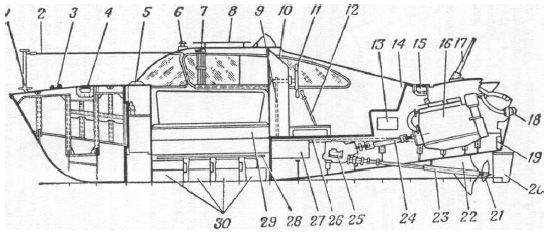

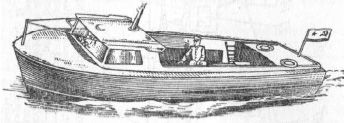

Спасательные катера предназначаются для спасения людей, плавающих на воде, буксировки спасательных шлюпок и других коллективных спасательных средств, выполнения комплекса работ по оказанию помощи аварийным кораблям (судам), подводным лодкам и самолетам. Они имеют высокие мореходные качества. Их непотопляемость обеспечивается внутренним запасом плавучести, который создается водонепроницаемыми воздушными отсеками, а у ряда проектов – полной герметизацией корпуса и надстроек.
