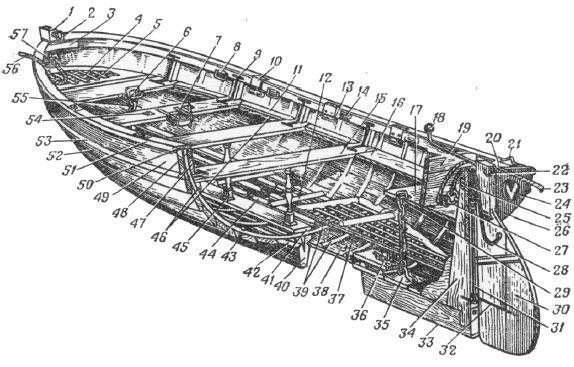

Парусное вооружение на шестивесельном яле принято рейковое разрезное с одной мачтой (рис.12.3). Оно состоит из рангоута – мачты и рейки, парусов – шока и кливера, такелажа – снастей, служащих для поддержания рангоута, подъема и управления пару- сами.

Рис. 12.3. Парусное вооружение шестивесельного яла:

1 – слаблинь; 2 – третная стропка; 3 – ракс-бугель; 4 – бугель; 5 – топ; 6 – фал; 7 – шкала; 8 – полубензель; 9 – реек; 10 – военно-морской флаг; 11 – флюгарка; 12 – вантина; 13 – фок (парус); 14 –

боуты; 15 – кренгельсы; 16 – фока-шкот; 17 – риф-банты; 18 – треугольное звено; 19 – тросовый талреп; 20 – кливер-шкот; 21 – степс; 22 – оковка; 23 – бугель с галсовым гаком; 24 – фока-галс; 25 – кливер-галс; 26 – банты; 27 – риф-штерты; 28 – коуш; 29 – кливер; 30 – ликтрос; 31 – мачта; 32 – люверс

Мачта длиной 5550 мм изготовляется клееной из сосны. Нижний конец ее – шпор, устанавливаемый в степс, имеет металлическую оковку. Для крепления фока-галса на мачте имеется бугель с галсовым гаком.

Подъем парусов осуществляется с помощью ракс-бугеля и фала, проходящего через шкив, врезанный в мачту. На верхнем конце мачты – топе – крепится бугель с двумя обушками, к которым прикреплены верхние концы вант, выполненные из бельного троса окружностью 50 мм. Нижние концы вант через треугольные звенья, вплеснутые в коуши, крепятся к вант-путенсам с помощью вант-штертов, изготовленных из бельного линя окружностью 20 мм, талрепным узлом.

Реек длиной 4300 мм служит для подъема парусов и растягивания их верхней кромки – шкаторины. Он состоит из елового рейка цилиндрической формы и шкалы – желобообразной дубовой планки, связанных между собой полубензелями. На расстоянии 7з от переднего нока рейка на нем основывается третная стропка с очком для навешивания на гак ракс-бугеля. Для крепления паруса к рейку у верхней шкаторины фока и кливера пробиваются отверстия – люверсы, которые обшиваются нитками или обделываются латунными оковками. Парус к рейку крепится слаблинем, сделанным из бельного линя окружностью 25 мм. Парус по периметру окантовывается ликтросом, выделанным из бельного пенькового троса окружностью 30 мм. К ликтросу крепятся кренгельсы с коушами, которые служат для оснастки шкотов и галсов и переоснастки их при необходимости уменьшить площадь парусов с помощью взятия рифов риф-штертами. Шкоты – снасти бегучего такелажа, служащие для управления парусами. В зависимости от паруса они называются кливер- шкотами и фока-шкотами. На шестивесельном яле шкоты выделываются из бельного пенькового троса окружностью 30 мм и имеют длину: кливер-шкоты – 9 м, фока-шкоты – 15 м. Галсы – снасти стоячего такелажа, с помощью которых закрепляются галсовые (нижние передние) углы парусов. Кливер-галс и фока-галс на шестивесельном яле выделываются из бельного линя окружностью 25 мм и длиной около 1 м.

На углах парусов, а также в местах крепления кренгельсов и риф-штертов, где при действии ветра возникает наибольшее напряжение, нашиваются дополнительные куски парусины, называемые бантами, боутами и риф-бантами соответственно. К задней шкаторине фока у верхнего нок-бензельного угла пришиваются военно-морской флаг и флюгарка, а с обеих сторон на парус – гоночный номер шлюпки. Парус на шлюпке хранится в рангоутном чехле.

Снабжение шлюпок. На каждой шлюпке должно находиться определенное количество предметов снабжения (рис. 12.4). Весла изготовляются клееными из ясеня, бука или сосны. Ялы, катера и барказы снабжаются вальковыми веслами с полным или скошенным вальком. На вельботах и спасательных шлюпках применяются распашные весла без вальков. Двойки и тузики имеют парные (гребец работает двумя веслами) вальковые или безвальковые весла с укороченным веретеном. Вальковое весло состоит из рукоятки а, валька б, веретена г с кожей в и лопасти д с оковкой е. Весел на шлюпке должно быть по числу гребцов и два запасных.

Рис. 12.4. Предметы снабжения

шлюпки: 1 – весло с полным вальком; 2 – весло со скошенным вальком; 3 – распашное весло; 4 – вальковое весло для тузика; 5 – уключина; 6 – румпели; 7 – кормовой флаг в чехле; 8 – отпорные крюки; 9 – нагель; 10 – дрек; 11 – дректов; 12 – анкерок; 13 – воронка; 14 – ведро парусиновое; 15 – лейка; 16 – кранец; 17 – мат; 18 – топор; 19- киса; 20 – Шлюпочная сигнальная книга; 21 – дождевое платье; 22 – фонарная стойка; 23 – сходня; 24 – ответный вымпел; 25 – семафорные флажки; 26 – парусное вооружение в чехле; 27 – шлюпочный компас; 28 – трехцветный фонарь; 29 – аккумуляторный фонарь; 30 – гоночный номер; 31 – спасательный жилет

Уключины делаются металлическими и служат для передачи усилий от весел на корпус шлюпки. Они подвязываются штертами к шпангоутам.

На шестивесельном яле должно быть два металлических оцинкованных румпеля: прямой – для управления рулем под парусом; изогнутый – для управления рулем при движении на веслах. Изогнутый румпель во время перекладки руля не задевает за флагшток. Кормовой флаг – на флагштоке в чехле.

Фалини – концы пенькового троса, служащие для швартовки и буксировки шлюпки. Носовой фалинь делается длиной 12 м и окружностью 50 мм: кормовой – длиной 9 м и окружностью 45 мм.

Отпорные крюки служат для подтягивания или отталкивания шлюпки. Они состоят из металлического крюка, надетого на круглый деревянный шток (длиной 2,5 и 1,5 м) С клотом на другом конце. Шток длинного крюка маркируется как футшток.

Нагели предназначаются для крепления наметки и фала. Оба они находятся в гнездах наметки и банки. На шестивесельном яле должно быть не менее двух нагелей и один запасной.

Дрек – шлюпочный адмиралтейский якорь со складным штоком весом 20 кг. На шестивесельном яле он весит 10 кг. Дректов – якорный канат. Он делается из пенькового смоленого троса длиной 60 м и окружностью 50 мм.

Анкерки – деревянные остропленные бочонки емкостью 25 л; служат для хранения пресной воды (1 анкерок на 4 человека). При движении под парусом они повышают остойчивость шлюпки и могут использоваться как спасательное средство.

Кроме перечисленного выше, в шестивесельном яле должны находиться: воронка для заполнения анкерков, ведро парусиновое, две лейки, четыре кранца, два шпигованных мата, топор плотничный со штертом, киса для шлюпочного имущества с ремонтно-починочным материалом (такелажным ножом, свайкой, парусной иглой, запасными шкотами, уключиной, нагелем), Шлюпочная сигнальная книга в чехле, комплекты дождевого платья и спасательные жилеты по числу команды, фонарная стойка с кронштейном для трехцветного фонаря, ответный вымпел и семафорные флажки в общем чехле, парусное вооружение в чехле и чехол на шлюпку.

По мере надобности в шлюпку доставляются: шлюпочный компас, трехцветный фонарь, белый аккумуляторный фонарь, гоночный номер, карта или схема района плавания, продукты, радиостанция и другие предметы.

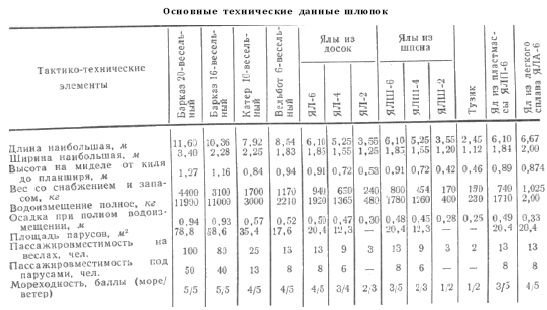

Новые типы шлюпок. Ш п о н о в ы е я л ы конструкции Н. А. Макарова (ЯЛШ-6, ЯЛШ-4, ЯЛШ-2) изготовляются из древесного шпона – фанеры, уложенной перекрещивающимися слоями, на водостойком фенольно-формальдегидном клею. В наборе корпуса этих ялов широко применены клееные бруски и детали, что позволило отказаться от дорогостоящих пород дерева (дуб, ясень). Шпон обладает хорошей гибкостью, выдерживает большие ударные нагрузки, не боится воздействия морской воды и не воспламеняется. Шпоновые ялы весят на 10–30% меньше обычных деревянных.

П л а с т м а с с о в ы й ял ЯЛП-6 – бесшпангоутная шлюпка, выполненная из стеклопластика (смолы ПН-1 и стеклоткани). Поперечная прочность обеспечивается флорами, которые устанавливаются под бортовыми сиденьями, расположенными по всей длине шлюпки. Флоры образуют также внутренние объемы – плавучести, заполненные пластиком ТПК-Н.

Я л из л е г к о г о с п л а в а ЯЛА-6 конструктивно выполнен аналогично ЯЛП-6, но из алюминиево-марганцевого сплава АМГ-5В. Весла, румпели, мачта и реек для паруса изготовлены также из легкого сплава.
