Справочник по проектированию электрических сетей

Файбисович Д. Л.

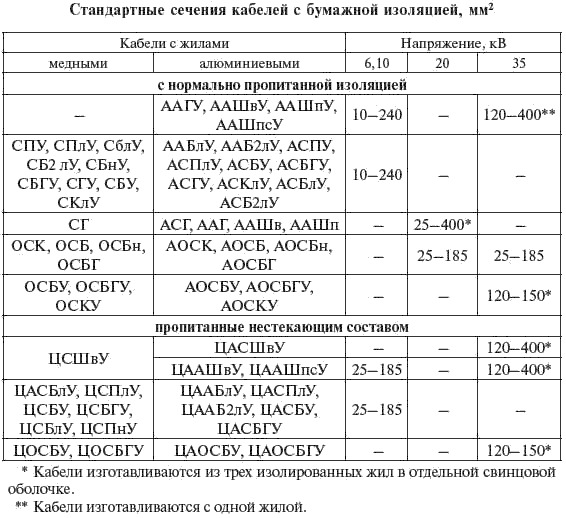

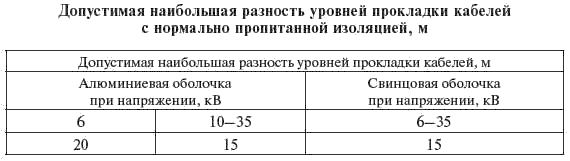

Таблица 3.27

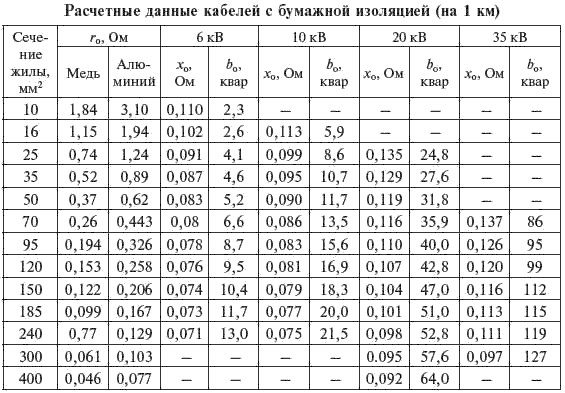

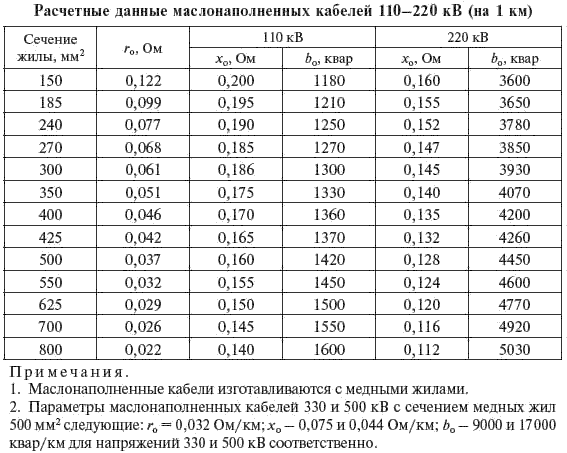

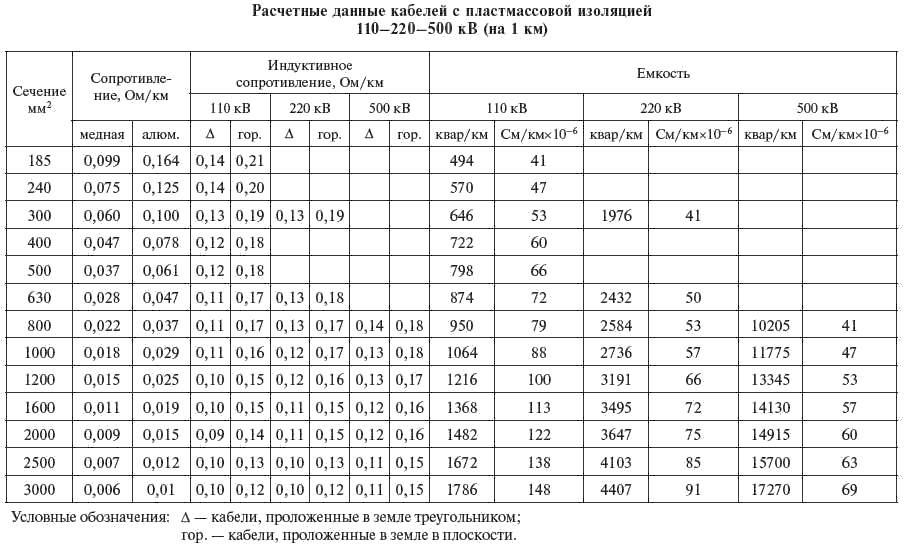

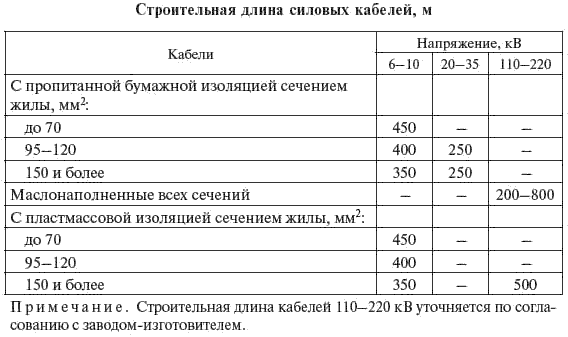

Максимальные строительные длины силовых кабелей приведены в табл. 3.28. Для маслонаполненных кабелей 110 кВ и выше стандартная строительная длина составляет до 800 м. Завод-изготовитель уточняет строительные длины таких кабелей в соответствии с проектом прокладки линии. Расчетные данные кабелей с бумажной изоляцией до 35 кВ, маслонаполненных кабелей 110 и 220 кВ и кабелей с пластмассовой изоляцией приведены в табл. 3.29—3.31.

Таблица 3.28

Таблица 3.29

Таблица 3.30

Таблица 3.31

3.2.2.

Условия прокладки кабельных линий

Кабельные линии находят преимущественное применение в условиях промышленной и городской застройки, т. е. в районах, где прокладка ВЛ встречает большие затруднения. В городах и промышленных зонах КЛ прокладывают, как правило, в земле (траншеях) по непроезжей части улиц (под тротуарами) и по техническим полосам (газоны с кустарниковой посадкой). На территориях, насыщенных подземными коммуникациями, прокладку КЛ выполняют в коллекторах и туннелях. При пересечении проезжей части улиц КЛ прокладывают в блоках или трубах.

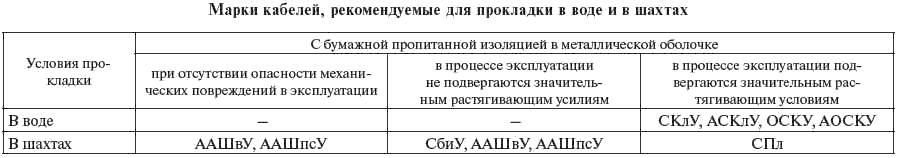

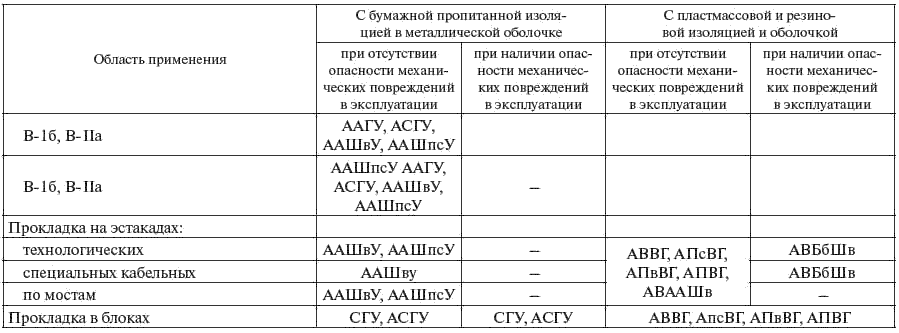

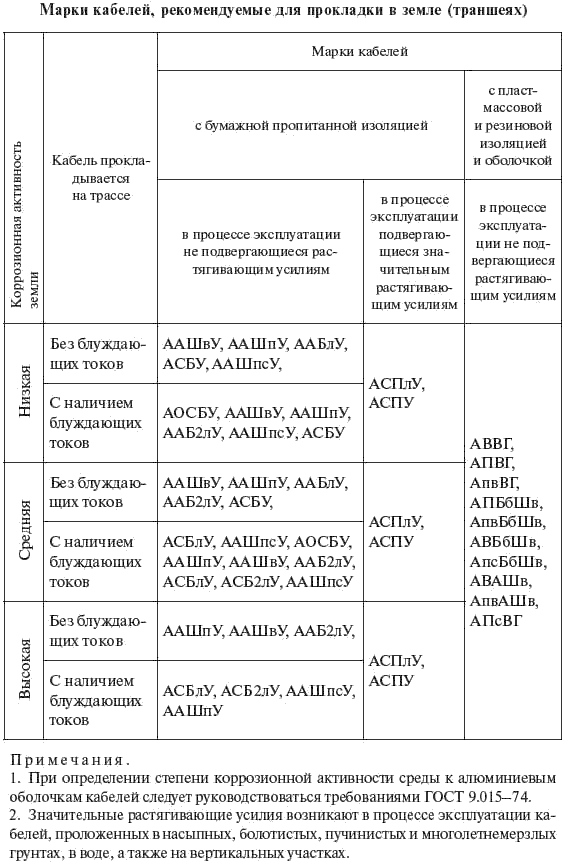

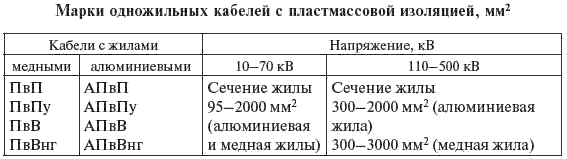

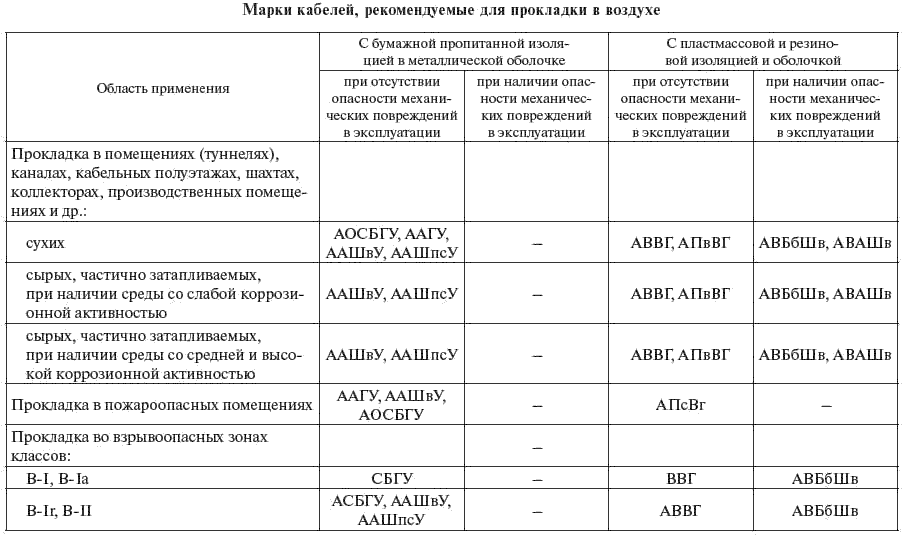

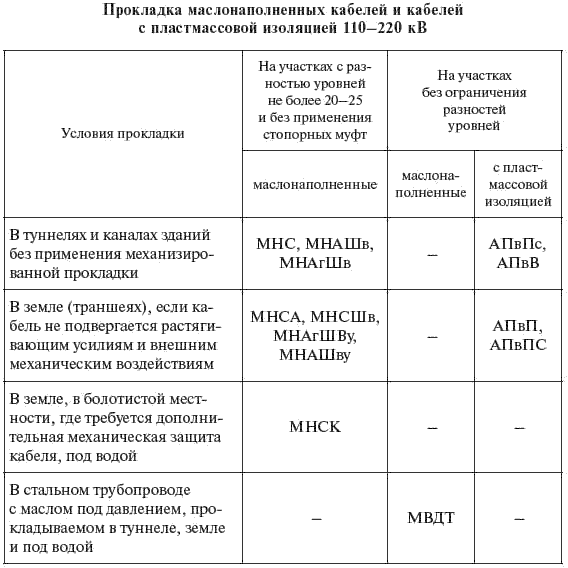

Марки кабелей, рекомендуемые для прокладки в земле (траншее), в воздухе и воде приведены в табл. 3.32-3.35.

Таблица 3.32

Таблица 3.33

Таблица 3.34

Окончание табл. 3.34

Таблица 3.35

3.2.3. Выбор сечения. Токовые нагрузки кабелей

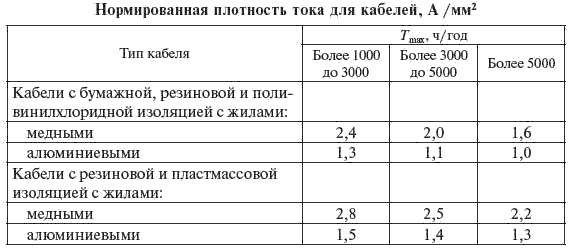

Выбор сечения КЛ выполняется по нормативной плотности тока, установленной в зависимости от конструкции кабеля и числа часов использования максимальной нагрузки (табл. 3.36).

Таблица 3.36

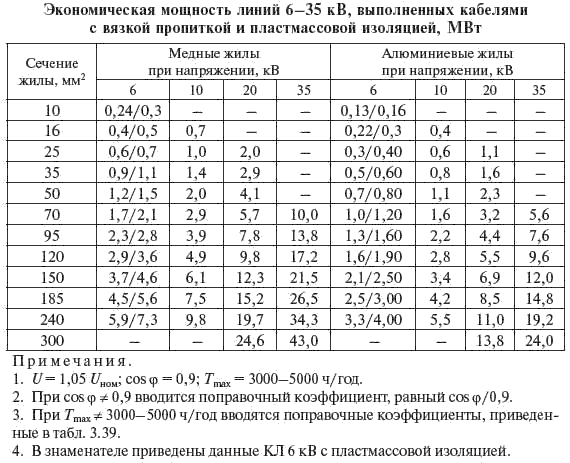

Экономическая мощность КЛ, рассчитанная по нормированной плотности тока, приведена в табл. 3.37 и 3.38.

Таблица 3.37

Таблица 3.38

Таблица 3.39

Сечение жил кабеля, выбранное по нормированным значениям плотности тока, должно удовлетворять условиям допустимого нагрева в нормальных и послеаварийных режимах работы.

В ряде случаев (например, при прокладке в воздухе) сечение кабеля определяется допустимой длительной нагрузкой,

которая (особенно для маслонаполненных кабелей) ниже экономической. Значение допустимого длительного тока для кабелей зависит от конструкции кабеля, условий прокладки, количества параллельно проложенных кабелей и расстояния между ними.

Для каждой КЛ должны быть установлены наибольшие допустимые токовые нагрузки, определяемые по участку трассы с наихудшими тепловыми условиями при длине участка не менее 10 м.

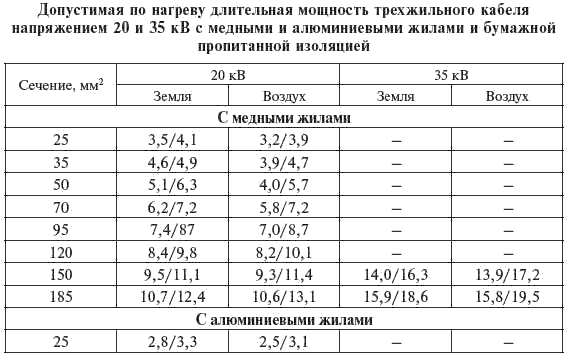

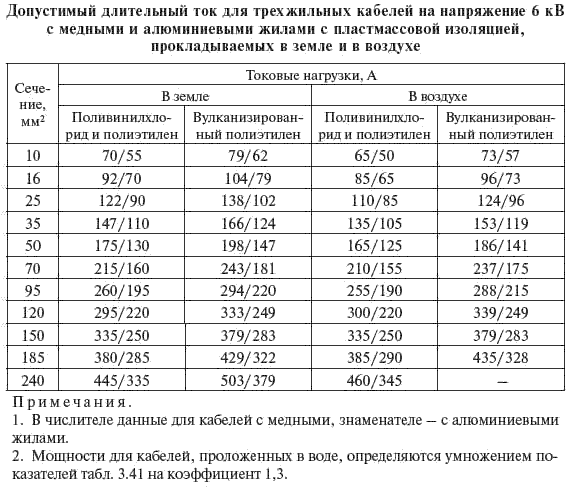

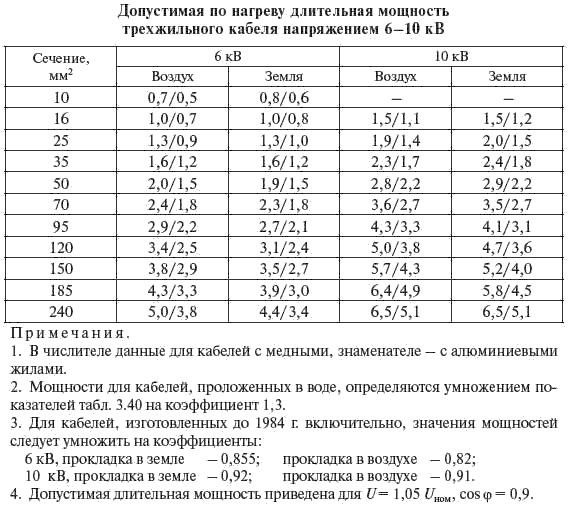

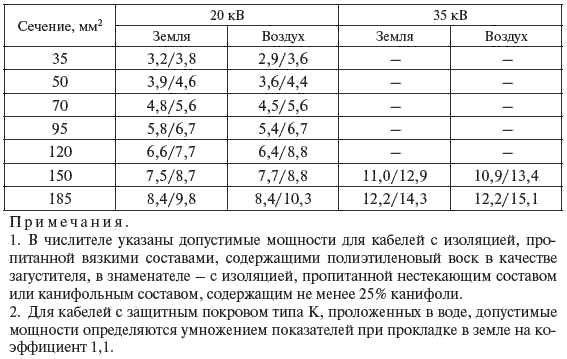

Длительно допустимые токовые нагрузки для разных марок кабелей напряжением до 35 кВ при различных условиях прокладки принимаются в соответствии с ПУЭ. В табл. 3.40-3.42 приведены допустимые длительные мощности КЛ, рассчитанные при среднем эксплуатационном напряжении (1,05 U_ном).

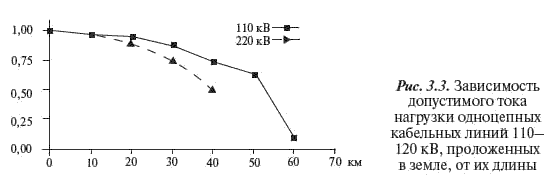

Допустимые нагрузки для маслонаполненных кабелей в большой степени зависят от условий прокладки. Данные табл. 3.38 приведены для среднерасчетных условий и конструкций отечественных кабелей переменного тока. Приведенные значения соответствуют длинам, не превышающим 8-10 км. Для КЛ длиной более 10 км определение передаваемой мощности производится специальным расчетом или ориентировочно по данным рис. 3.3.

Допустимые длительные мощности соответствуют условию прокладки в земле одного кабеля. При прокладке нескольких кабелей вводятся поправочные коэффициенты: 0,9 — для двух кабелей, 0,77 — для четырех, 0,72 — для шести кабелей. При прокладке в воздухе и воде допустимые длительные мощности соответствуют любому количеству кабелей.

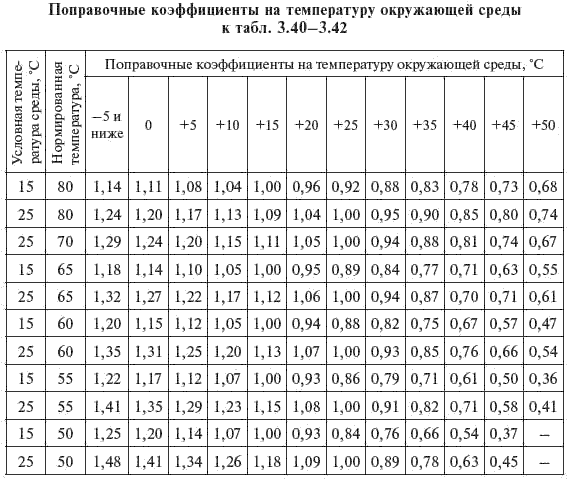

Данные табл. 3.40-3.42 определены исходя из температуры окружающей среды: при прокладке кабеля в земле +15 °C и при прокладке в воздухе (туннеле) +25 °C. При другой температуре окружающей среды данные умножают на коэффициенты, приведенные в табл. 3.43.

Таблица 3.40

Таблица 3.41

Таблица 3.42

Окончание табл. 3.42

Таблица 3.43

Для кабелей с бумажной пропитанной изоляцией напряжением до 10 кВ, несущих нагрузки меньше допустимых, кратковременную перегрузку допускается принимать в соответствии с таблицей 3.44.

Таблица 3.44

На период ликвидации послеаварийного режима для кабелей с изоляцией из сшитого полиэтилена допускается перегрузка до 17 % номинальной при их прокладке в земле и до 20 % при прокладке в воздухе, а для кабелей из поливинилхлоридного пластика и полиэтилена — до 10 % при их прокладке в земле и в воздухе на время максимума нагрузки, если его продолжительность не превышает 8 ч в сутки, а нагрузка в остальные периоды времени не превышает 1000 ч за срок службы кабелей.

Для кабелей, находящихся в эксплуатации более 15 лет, перегрузка по току не должна превышать 10 %.

Допустимый ток нагрузки одноцепных и двухцепных КЛ 110–220 кВ, проложенных в земле и воздухе, приведен в табл. 3.45—3.51. В случае двухцепных линий ток приведен для одной цепи.

В табл. 3.49-3.50 указан допустимый ток нагрузки одноцепных и двухцепных линий 110 и 220 кВ, проложенных в земле кабелем марки МВДТ.

Расстояние между центрами параллельных линий высокого давления, проложенных в земле, при расчете взаимного теплового влияния принято равным 800 мм. Допустимые нагрузки линий высокого давления, проложенных в земле, даны для случаев как естественного, так и искусственного охлаждения кабелей с помощью продольной циркуляции масла со скоростью 0,1 м/с, осуществляемой на участках различной длины.
