Справочник по проектированию электрических сетей

Файбисович Д. Л.

сводные данные по намеченному объему развития электрической сети, натуральные и стоимостные показатели, очередность развития.

В соответствии с заданием содержание «Схем…» может уточняться заказчиком за счет включения (или исключения) дополнительных вопросов.

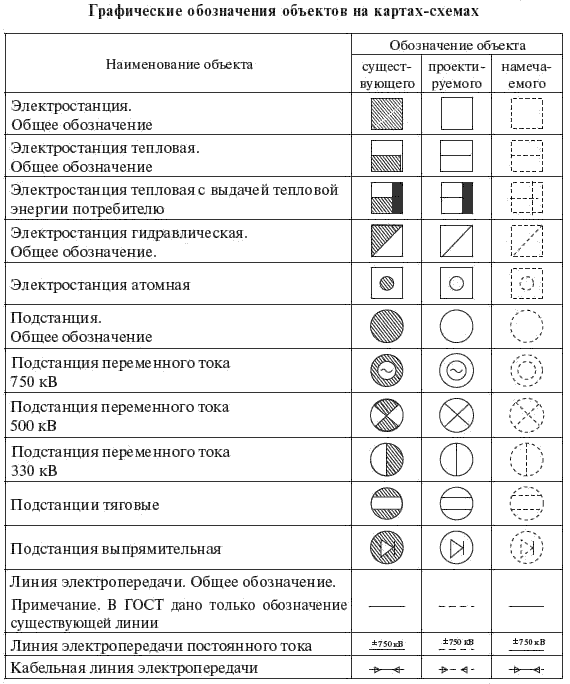

При нанесении элементов электроэнергетической системы на картографической основе (карта-схема сети) используются условные графические обозначения (табл. 1.8). При этом рекомендуется линии разных номинальных напряжений и ПС 110–220 кВ различать по толщине линии и размеру круга. На демонстрационных картах-схемах дополнительно рекомендуется обозначать сети различных номинальных напряжений разным

цветом.

Таблица 1.8

Раздел 2

Потребление электроэнергии и электрические нагрузки

2.1. Анализ динамики электропотребления

Народное хозяйство России в период после 1991 г. переживает сложный переходный этап развития, характеризующийся реформированием хозяйственного механизма и преобразованием форм собственности. Критическим годом социально-экономического кризиса России явился 1998 г., когда все отрасли промышленности достигли наименьшего уровня объема выпускаемой продукции. Исключение составили ориентированные на экспорт сырьевые отрасли. Последующий период характеризуется положительными тенденциями развития экономики (табл. 2.1.).

Абсолютные и удельные показатели ВВП России характеризуют социально-экономический уровень ее развития.

С 2000 по 2004 г. ВВП в России вырос на 26,3 %, а с 2005 по 2008 г. — на 22,9%

В 2002 г. по общей величине ВВП Россия занимала девятое место в мире ($ 1235 млрд по ППС [1] ), уступая США ($ 8869 млрд), Китаю ($ 5930 млрд), Японии ($ 3045 млрд), Индии ($ 2670 млрд), Германии ($ 1923 млрд), Франции ($ 1376 млрд), Великобритании ($ 1327 млрд) и Италии ($ 1305 млрд).

1

Паритет покупательной способности.

По сравнению с развитыми странами структура ВВП по России отличается более низкой долей сферы услуг 35–38 % против 75–80 %, более высокой долей производства товаров (62–65 % против 20–25 %) и более низкой долей расходов в домашнем хозяйстве (50 % против 55–70 %).

Численность занятых в экономике России за период 2005–2009 гг. медленно увеличивалась, в основном, за счет сферы услуг, так как в промышленности и в сельском хозяйстве она снижалась.

Производительность труда в экономике России по ВВП увеличивалась несколько медленнее, чем росли величины абсолютного объема ВВП.

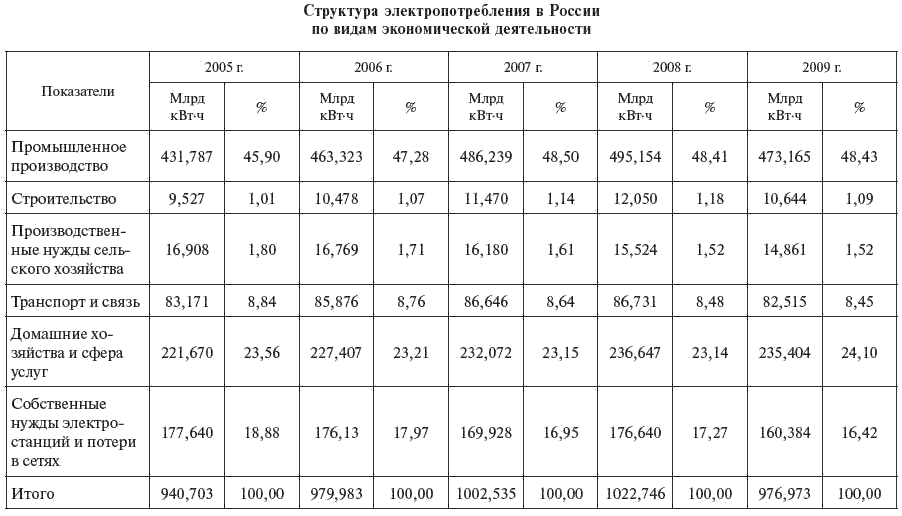

Структура электропотребления по видам экономической деятельности и динамика изменения указанных показателей за период 2005–2009 гг. приведена в табл. 2.2 (по зоне централизованного электроснабжения).

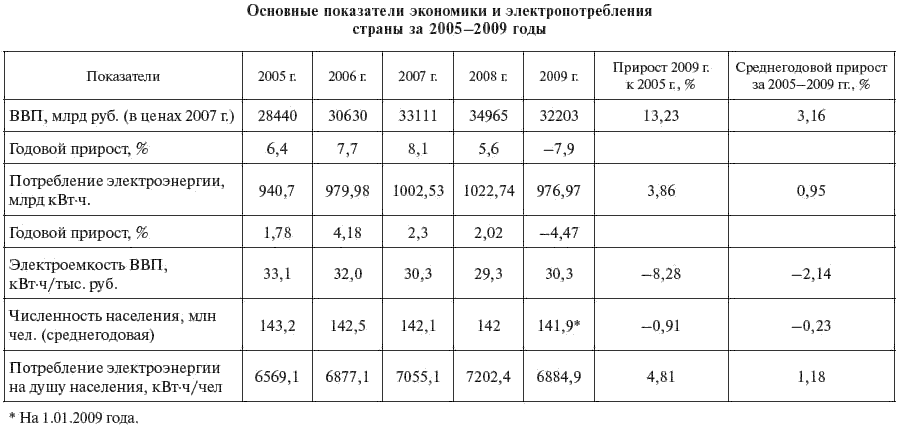

Таблица 2.1

В целом в текущем десятилетии на долю промышленного производства приходится 46–47 % общего потребления электроэнергии, в том числе:

добыча полезных ископаемых — 9,5-10,5 %;

обрабатывающие производства — 33,5-33,8 %;

производство и распределение газа, пара и воды — 3,0–3,5 %.

Крупной

составляющей в структуре потребления электроэнергии является коммунально-бытовое потребление и сфера услуг, на долю которых приходится 22,8-23,2 % общего потребления электроэнергии.

Потребность отрасли «электроэнергетика» (собственные нужды электростанций и потери в сетях) составила в отдельные годы рассматриваемого периода около 18–19 % общего потребления.

Объем сельскохозяйственного производства в период кризиса 1998 г. сократился весьма значительно. По отношению к уровню 1990 г. объем продукции этой отрасли снизился на 44 %.

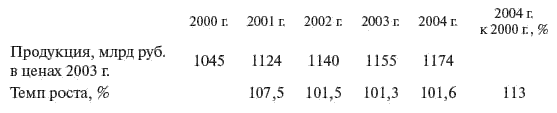

Подъем отрасли начался в 1998 г. и продолжался в рассматриваемый период. Динамика роста продукции сельского хозяйства составила:

В 2004 г. уровень производства продукции сельского хозяйства России составил 85 % от показателя 1990 г.

Принятый в 2009 г. Федеральный закон «Об энергосбережении и о повышении энергетической эффективности» (ноябрь 2009 г.) направлен на стимулирование энергосбережения (постепенное ограничение и запрет на изготовление ламп накаливания, расширение области применения приборов учета расхода энергоресурсов и др.). Полагают, что реализация закона обеспечит существенное сокращение расхода электроэнергии и прежде всего — в коммунально-бытовом секторе.

Таблица 2.2

2.2. Методы расчета электропотребления и электрических нагрузок

Определение перспективной потребности в электроэнергии производится с целью составления балансов электроэнергии по энергосистеме и выявления необходимости ввода новых энергоисточников. Определение электрических нагрузок необходимо для решения большинства вопросов, возникающих при проектировании развития энергосистемы, в том числе выбора объема и структуры генерирующих мощностей, напряжения и схемы электрической сети, основного оборудования, расчетов режимов работы сетей.

Основными потребителями электроэнергии, вырабатываемой на электростанциях системы, являются промышленность и строительство, сельскохозяйственное производство, электрифицированный транспорт, потребители быта и сферы обслуживания в городах и сельской местности.

Электроэнергию, расходуемую непосредственно на нужды производства и быта (т. е. полученную потребителем), принято называть полезно расходуемой электроэнергией. Часть вырабатываемой на электростанциях энергии расходуется на СН электростанций и на транспорт по электрическим сетям при передаче электроэнергии от генераторов электростанций к электроприемникам.

При формировании общего уровня спроса на электроэнергию учитывается возможность и эффективность осуществления в перспективе энергосберегающих мероприятий, а также эффективность внедрения новых технологий.

Основным методом оценки электропотребления на перспективу является метод прямого счета, основанный на применении укрупненных удельных норм или обобщенных показателей расхода электроэнергии и плановых или прогнозных данных по объемам производства или развития отраслей народного хозяйства.
