Механическая разрушающая сила – наименьшее значение силы, приложенной к изолятору в определенных условиях, при которой он разрушается.
Электромеханическая разрушающая сила – наименьшее значение силы, приложенной к изолятору в определенных условиях, находящемуся под действием разности электрических потенциалов, при которой он разрушается.
Длина пути утечки изолятора – это кратчайшее расстояние или сумма кратчайших расстояний по контуру наружной изоляционной поверхности между частями, находящимися под разными электрическими потенциалами. От этой величины зависит надежность работы изолятора при загрязнении и увлажнении.
Хранение изоляторов на площадке должно осуществляться под

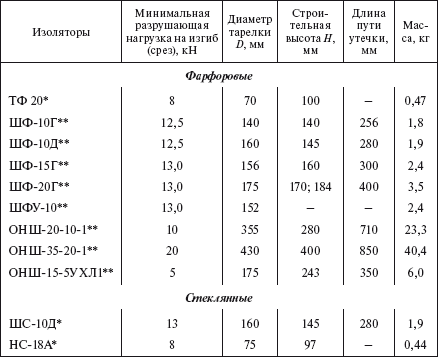

Таблица 1.69
Штыревые изоляторы (см. рис. 1.3)
* На напряжение до 1 кВ. * * На напряжение свыше 1 кВ.

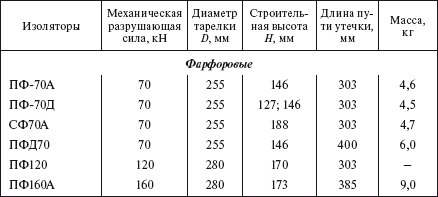

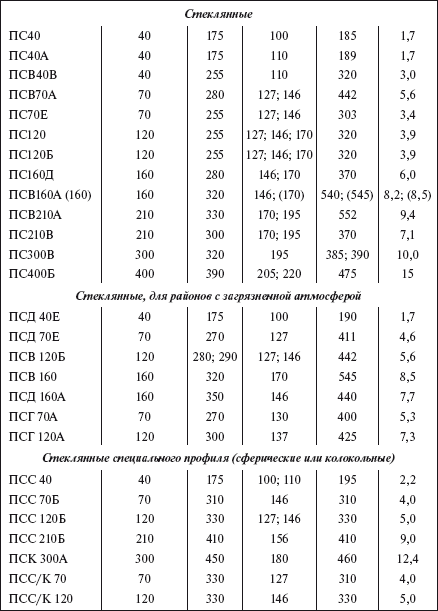

Таблица 1.70

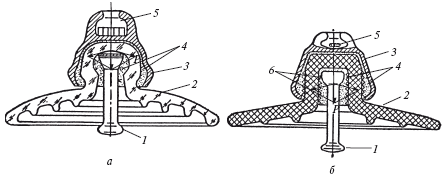

Подвесные тарельчатые высоковольтные изоляторы (см. рис. 1.4)

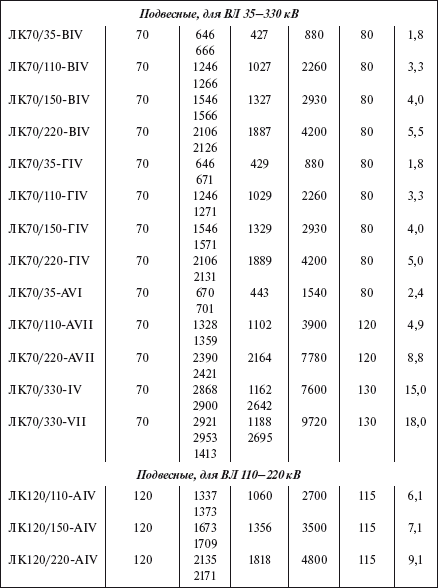

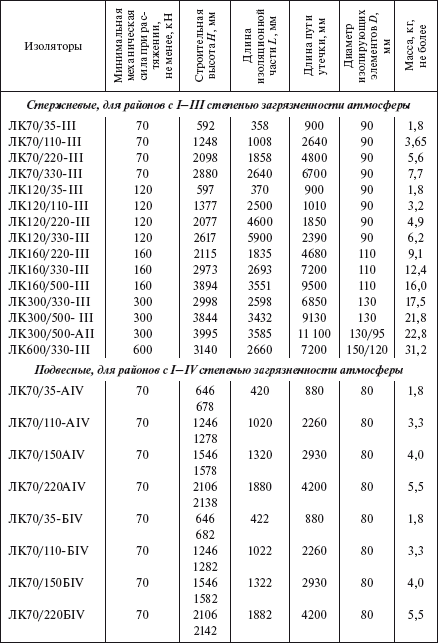

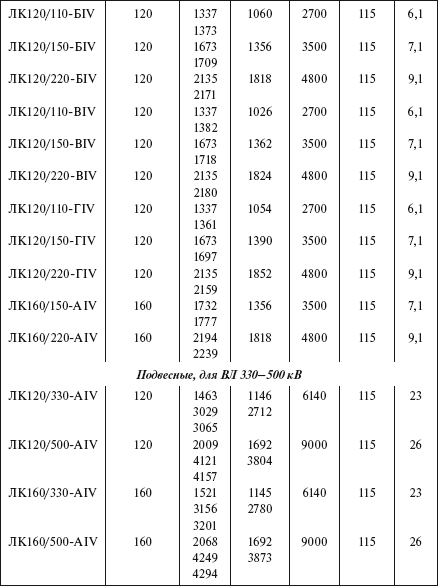

Таблица 1.71

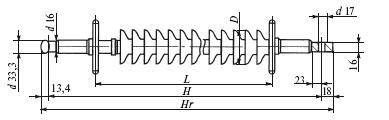

Полимерные линейные изоляторы для воздушных линий электропередачи (см. рис. 1.5)
При сооружении линий электропередачи с применением проводов SAX используются изоляторы финского производства типа SDI (табл. 1.72).

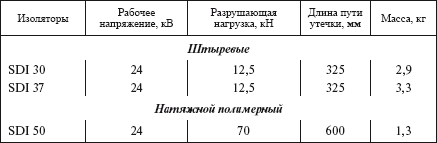

Таблица 1.72
Изоляторы типа SDI
1.6. АРМАТУРА
Арматура применяется на строительстве воздушных линий электропередачи, открытых распределительных устройств подстанций. Она используется для комплектования изолирующих подвесок проводов и грозозащитных тросов, соединений проводов и тросов в пролетах и шлейфах, присоединения проводов к выводам электрических аппаратов, фиксирования расщепленных проводов в фазах, защиты проводов от воздействия вибрации и других колебаний.
Арматура должна удовлетворять следующим основным требованиям: обладать достаточной механической прочностью, высококоррозионной стойкостью, минимальными потерями на перемагничивание при прохождении переменного тока и по возможности не иметь источников стриммерных разрядов. Токоведущая арматура не должна обладать электрическим сопротивлением протеканию тока, превышающим сопротивление провода той же длины.
Все типы линейной арматуры и арматуры открытых распределительных устройств подстанций изготовляются для эксплуатации в умеренно холодном и тропическом климате. Арматура изготавливается в климатическом исполнении УХЛ категории I по ГОСТ 15150—69*.
Для районов прохождения ВЛ в атмосфере промышленных загрязнений с повышенной химической активностью среды, а также районов солончаков и морского побережья применяется арматура в тропическом исполнении с обязательным нанесением защитной смазки ЗЭС (ТУ 38 101474—74) в процессе монтажа линии.
Арматура используется с проводами, изготовленными по ГОСТ 839-80*, и канатами стальными (ГОСТ 3062-80*, ГОСТ 3063-80*, ГОСТ 3064-80*).
1.6.1. Соединения линейной
В основу стандартизации линейной арматуры положен ГОСТ 11359-75*, который распространяется на линейную арматуру с разрушающими нагрузками, соответствующими следующим значениям, кН, не менее: 20; 40; 70; 100; 120; 160; 210; 250; 300; 350; 400; 450; 530; 600; 750; 900; 1100; 1200; 1350; 1600; 1800; 2400; 2700; 3600.
Все типы соединительной арматуры крепятся подвижно шарнирами трех видов:
шарнир «палец-проушина»;
цепное соединение;
сферический шарнир.
Соединения типа «палец-проушина» и цепное соединение с разрушающими нагрузками от 20 до 3600 кН должны соответствовать значениям, указанным в табл. 1.73 (рис. 1.6).

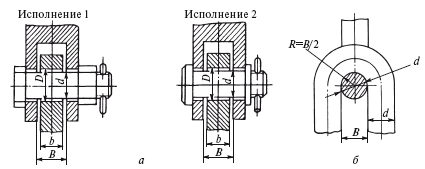

Рис. 1.6. Сопряжение арматуры:
а – шарнирное «палец-проушина»; б – цепное

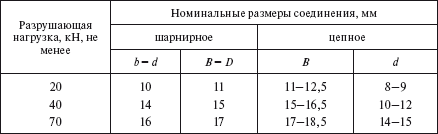

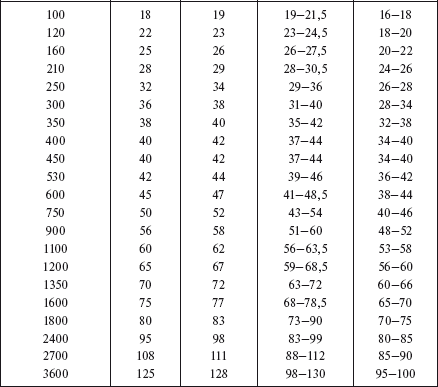

Таблица 1.73
Шарнирные соединения «палец-проушина» и цепного типа
Цепное соединение является наиболее рациональным для соединения элементов в гирлянде. Шарнир такого типа в цепи гирлянды обеспечивает отклонение элементов в двух взаимно перпендикулярных плоскостях и имеет некоторую, хотя и ограниченную, свободу при скручивании элементов (кручение вокруг оси гирлянды).
Шарнир сферического типа применяется чаще всего в соединении изоляторов и в значительно меньшей степени – в цепи гирлянды для соединения ее элементов. Недостатком его является ограниченная возможность отклонения, что связано с особенностью его конструкции.
Соединение типа сферический шарнир и его функциональные размеры указаны в табл. 1.74 (рис. 1.7).
Рис. 1.7. Сферическое шарнирное соединение:
d1 – диаметр пестика; D1 – диаметр гнезда; Р – зазор между пестиком и днищем гнезда; S – размер, определяющий надежность фиксации пестика в гнезде; Т – номинальная высота замка
Таблица 1.74
Сферические шарнирные соединения
Для предотвращения расцепления сферического соединения линейной арматуры устанавливаются V-образные и W-образные замки (рис. 1.8). Марки замков соответствуют условным размерам сферических шарнирных соединений (табл. 1.75).
Рис. 1.8. Замки для запирания сферических шарнирных соединений (СШС) изоляторов: а – W-образные; б – V-образные
