Средний танк Т-34-85
Шрифт:
Боевое отделение занимало среднюю часть корпуса за отделением управления и в башне.
В последней размещались вооружение танка, прицельные приспособления, приборы наблюдения, механизм поворота и стопор башни, часть боекомплекта, радиостанция, аппараты ТПУ, сиденья командира танка, наводчика и заряжающего.
Основная часть боекомплекта находилась в боевом отделении на днище и около бортов. За съемными бортовыми наклонными листами размещались четыре топливных бака.
Силовое отделение располагалось за боевым и отделялось от него съемной перегородкой.
В передней части силового отделения на постаменте устанавливался двигатель. По обеим сторонам от него размещались водяные

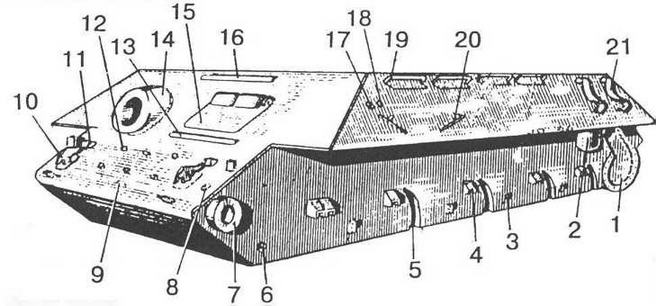

Корпус танка:
1 — картер бортовой передачи; 2 — отбойный кулак пальцев гусеницы; 3 — стойка ограничителя балансира; 4 — кронштейн упора балансира; 5 — вырез для цапфы балансира; 6 — отверстие для оси балансира; 7 — кронштейн кривошипа направляющего колеса; 8 — броневая пробка над хвостовиком червяка механизма натяжения гусеницы; 9 — балка носовой части корпуса; 10 — буксирный крюк; 11 —защелка буксирного крюка; 12 — бонки для крепления запасных траков; 13,16 — защитные планки; 14 — броневая защита пулемета; 15 — крышка люка механика-водителя; 17 — кронштейн фары; 18 — кронштейн сигнала; 19 — поручень; 20 — кронштейн пилы; 21 — кронштейны наружного топливного бака.

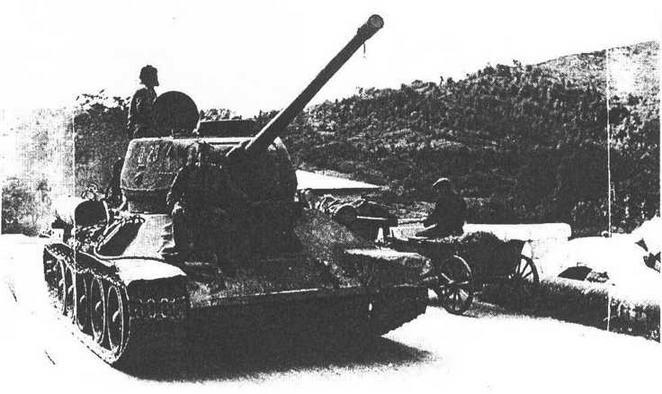

Советские танки в горах Трансильвании. 2-й Украинский фронт, Румыния, 1944 год.
В кормовой части силового отделения за вентиляторной перегородкой размещались главный фрикцион с вентилятором, коробка передач, бортовые фрикционы с тормозами, электростартер, бортовые передачи, два топливных бака и два воздухоочистителя.
КОРПУС танка принципиальных изменений, по сравнению с Т-34, не претерпел. Все они в основном сводились к упрощению конструкции. Так, из носовой части была изъята передняя балка, а верхний и нижний лобовые листы связывались встык. К верхнему лобовому листу приваривались бонки для крепления запасных траков. Было ликвидировано отверстие для ввода антенны в правом верхнем бортовом листе. В кормовой части верхних бортовых листов приваривались крепления наружных масляного и топливных баков, а к верхним кромкам — защитные планки, предохранявшие погон башни от поражения пулями и осколками снарядов. На верхнем кормовом листе устанавливались кронштейны для крепления дымовых шашек БДШ.
БАШНЯ представляла собой фасонную стальную отливку. В передней ее части имелись амбразуры для установки пушки, спаренного пулемета и прицела. Снаружи к боковым стенкам башни приваривались четыре рыма и три поручня, а на задней стенке — шесть скоб для крепления брезента.
В боковых стенках башни с каждой стороны находилось по одному отверстию для стрельбы из личного оружия, которые закрывались броневыми заглушками и щеколдами. У танков ранних выпусков с пушкой Д-5Т над этими отверстиями имелись смотровые щели, у машин выпуска 1944— 1945 годов сохранилась смотровая щель только в правом борту башни, у места заряжающего. УТ-34-85 послевоенного производства смотровых щелей в башне не было.
В крыше башни с левой стороны устанавливалась литая командирская башенка цилиндрической формы. Для кругового наблюдения в стенках башенки были прорезаны пять смотровых щелей, закрывавшихся защитными стеклами. Во вращавшейся
Справа от башенки располагался круглый люк заряжающего, закрывавшийся крышкой. Кроме того, в крыше башни имелись два отверстия для установки приборов наблюдения МК-4 наводчика и заряжающего и два вентиляционных люка, закрытых приваренными к крыше броневыми колпаками, под которыми устанавливались вентиляторы боевого отделения.
Шариковая (но не шаровая, как иногда пишут) опора башни представляла собой радиально-упорный шарикоподшипник, кольцами его являлись погоны башни. При вращении башни верхний погон перекатывался на шариках по нижнему погону. С внутренней стороны нижнего погона нарезались зубья, с которыми находилась в зацеплении шестерня механизма поворота башни. 11 захватов, прикрепленных к верхнему погону болтами, заходили выступами за кромку нижнего погона, предохраняя башню от опрокидывания.

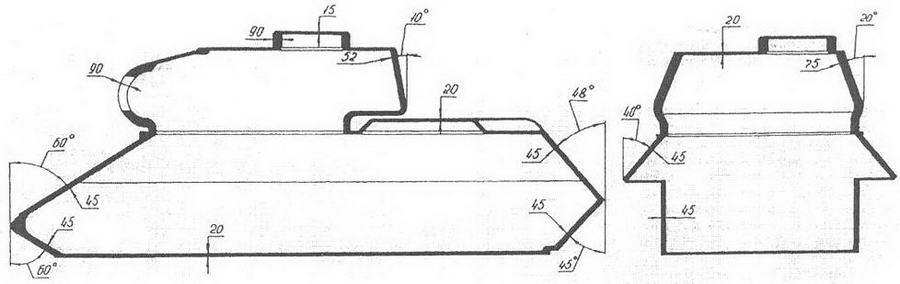

Схема бронирования танка Т-34-85.

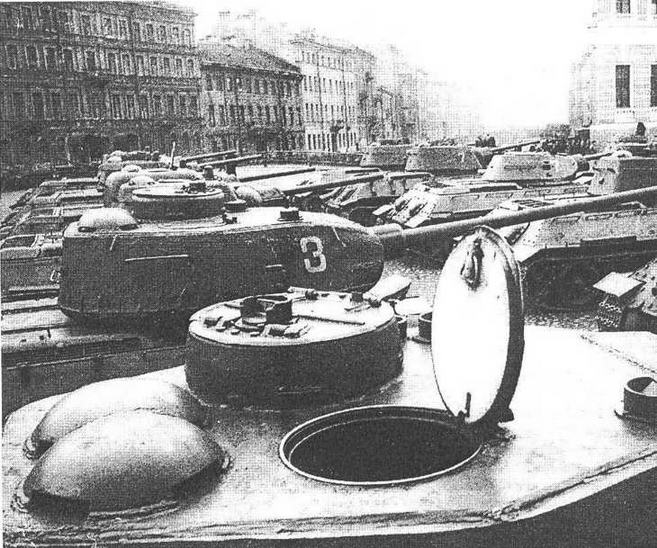

Танки Т-34 и Т-34-85 перед парадом в Ленинграде, 1945 год. На переднем плане башня танка 1944 года выпуска, о чем говорят двухстворчатый люк командирской башенки, приборы наблюдения МК-4 без броневых крышек и хорошо видная бронемаска пушки С-53. Вторая машина в этом ряду — выпуска 1945 года.
Башня приводилась во вращение электрическим поворотным механизмом или вручную. При работе электропривода максимальная скорость поворота башни достигала 4,2 об/мин.
ВООРУЖЕНИЕ. На танках ранних выпусков устанавливалась 85-мм пушка Д-5Т (или Д-5-Т85) с длиной ствола 48,8 калибра (по другим данным — 52 калибра). Масса пушки 1530 кг. Предельная длина отката 320 мм. Пушка имела клиновой затвор, аналогичный по устройству затвору пушки Ф-34, и полуавтоматику копирного типа. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались над стволом: с правой стороны — накатник, с левой — тормоз отката.
С марта 1944 года на танк Т-34-85 устанавливалась 85-мм пушка С-53 (а затем ЗИС-С-53) обр.1944 года с длиной ствола 54,6 калибра. Масса качающейся части пушки без бронировки 1150 кг. Предельная длина отката 330 мм. Вертикальная наводка от — 5° до +22°. Затвор пушки — вертикально-клиновой с полуавтоматикой копирного типа.
Спусковой механизм пушки состоял из электрического и механического (ручного) спусков. Рычаг электроспуска располагался на рукоятке маховика подъемного механизма, а рычаг ручного спуска — на левом щите ограждения пушки.
В танке устанавливались два 7,62-мм пулемета ДТ, из них один был спарен с пушкой, а другой смонтирован в шаровой установке в лобовом листе корпуса.
Для стрельбы прямой наводкой из пушки Д-5Т использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушки С-53 — телескопический прицел ТШ-16.
Для стрельбы из 85-мм танковых пушек служили штатные боеприпасы от 85-мм зенитной пушки обр.1939 года:
— унитарный патрон с бронебойнотрассирующим тупоголовым снарядом (БР-365) с баллистическим наконечником с взрывателями МД-5 и МД-7;
