20–21-й ряды – кладка ведется таким образом, чтобы остался только один квадратный канал. Устанавливается чистка. На верх перекрытой варочной камеры с внутренней стороны печи (кладки) кладут на ребро два кирпича, отступив от задней стенки на 40 мм, а от передней – на 110 мм.
22–23-й ряды – кладка ведется таким образом, чтобы с правой стороны печи образовались два канала квадратного сечения. Внутри печи кирпичи укладываются на ребро, при этом должны остаться три продольных канала: два крайних шириной по 110 мм и средний шириной 50 мм.
24–25-й ряды – выкладываются с перевязкой швов так, чтобы
26-й ряд – выкладывается аналогично 22-му ряду.
27–28-й ряды – кладка ведется таким образом, чтобы с правой стороны остался только один квадратный канал размером 130 х 130 мм. Внутри печи кирпичи следует ставить на ребро и располагать на одинаковом расстоянии от стенок печи и друг от друга.
29-й ряд – выкладывается так, что с правой стороны остается один канал квадратного сечения. Со стороны передней и задней стенок укладывается по два кирпича, выходящих внутрь наполовину их длины.
30-й ряд – выполняется перекрытие тепловой камеры. Устанавливается задвижка для закрывания всей печи в целом.
31–32-й ряды – выкладываются с соблюдением перевязки швов. В конце кладки над тепловой камерой, у потолка, должно быть три ряда кладки, что соответствует требованиям противопожарной безопасности.
Далее с учетом перевязки швов выкладывается труба, сечение дымового канала которой составляет 130 х 130 мм.
Отопительно-варочная печь «Шведка»
Печь «Шведка» (рис. 71)обычно выкладывается в небольших домах, площадь которых не превышает 30 м2. Располагаться печь должна следующим образом: лицевая сторона с топкой и плитой выходит на кухню, а задняя стена – в комнату. Важными преимуществами отопительно-варочной печи «Шведка» являются ее малые габариты и экономичность. Для топки печи на весь отопительный сезон потребуется примерно 1,5 т угля. Топить печь можно и дровами. При кладке печи необходимо учесть, что при использовании в качестве топлива дров топочную дверку придется опустить на один ряд, также следует уложить более длинные колосниковые решетки. Размеры печи таковы: длина – 1010 мм, ширина – 880 мм и высота – 2170 мм.

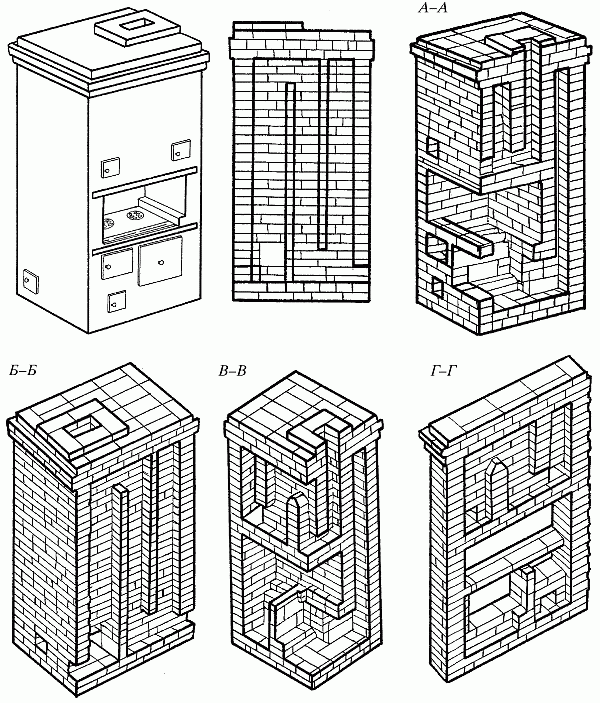

Рис. 71. Отопительно-варочная печь «Шведка»

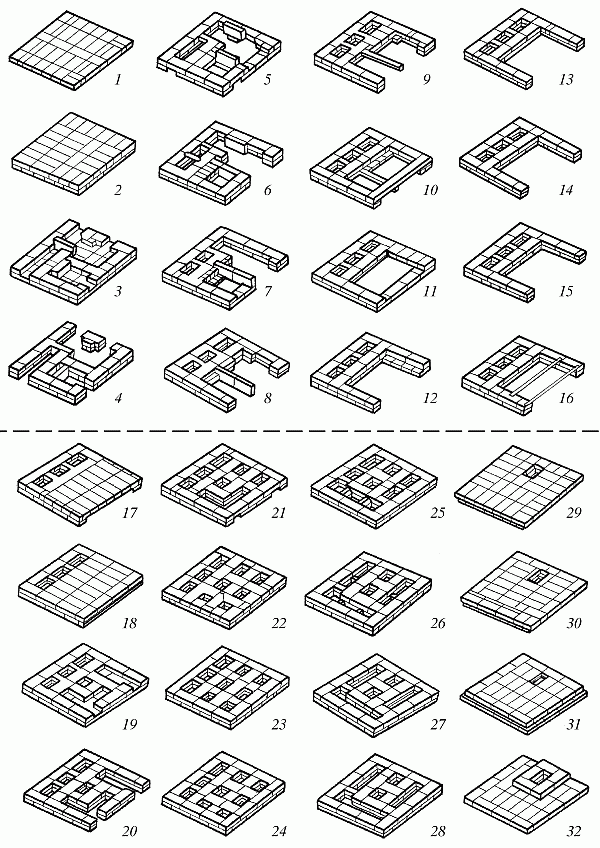

Рис. 71 (продолжение). Последовательность кладки

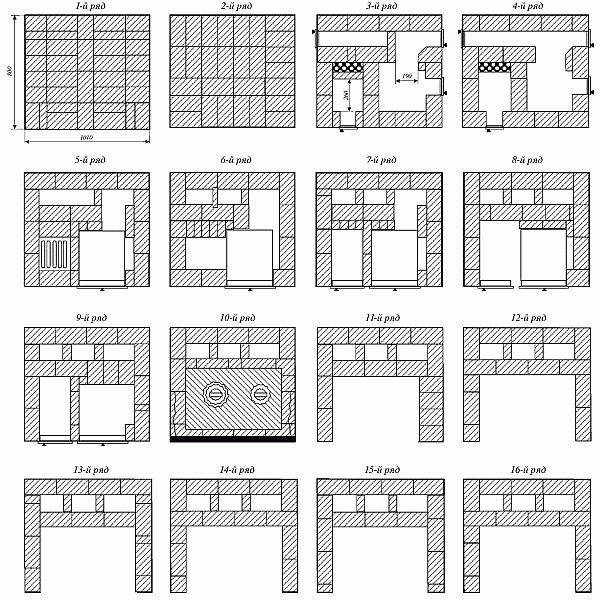

Рис. 71 (продолжение). Последовательность кладки

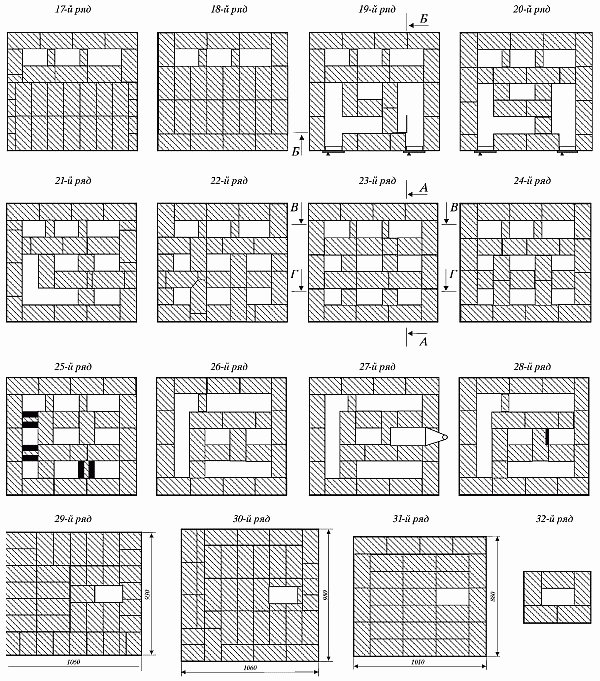

Рис. 71 (продолжение). Последовательность кладки
Материалы для кладки печи:
– кирпич, включая огнеупорный, – 680 шт.;
– дверка топочная 210 х 250 мм – 1 шт.;
– дверка поддувальная 140
– дверка чистки 140 х 140 мм – 5 шт.;
– плита чугунная 410 х 710 мм – 1 шт.;
– духовка 450 х 360 х 300 мм – 1 шт.;
– колосники штучные (длина 300 мм) – 10 шт.;
– сталь угловая 40 х 40 х 4 мм – 2 м;
– сталь листовая – 2 м;
– лист предтопочный 500 х 700 мм – 1 шт.
Последовательность кладки
1–2-й ряды – кирпич укладывается плашмя с соблюдением размеров и прямоугольной формы основания.
3-й ряд – формирование зольниковой камеры и установка поддувальной и трех прочистных дверок.
4-й ряд – выкладывается аналогично 3-му ряду с соблюдением перевязки швов.
5-й ряд – установка колосниковой решетки и духовки, перекрытие поддувальной дверки и трех дверок чистки.
6-й ряд – формирование топочной камеры. Между топкой и духовкой огнеупорный кирпич следует класть на ребро.
7-й ряд – формирование газоходов задней стенки.
8-й ряд – перекрытие газохода между задней стенкой духовки и вертикальными каналами отопительного щита в соответствии с порядовкой.
9-й ряд – окончательное перекрытие газохода между задней стенкой духовки и вертикальными каналами отопительного щита.
10-й ряд – перекрытие топочной дверки и духовки. После завершения кладки 10-го ряда по углу лицевой стороны укладываются чугунная плита и угловая сталь, размеры которой составляют 1000 х 40 х 40 мм. На верх духовки предварительно наносится слой глинопесчаного раствора толщиной 10–20 мм. Перегородку между духовкой и топочной камерой также следует поднять на 10–20 мм и сравнять со слоем раствора. Угловая сталь крепится с помощью стальной пережженной проволоки.
11-й ряд – устройство полного перекрытия канала между плитой и боковой правой стенкой.
12–16-й ряды – формирование варочной камеры и трех вертикальных газоходов в соответствии с порядовкой.
17–18-й ряды – по предварительно уложенной полосовой стали и стальному уголку перекрывается варочная камера.
19–20-й ряды – установка двух чисток газоходов лицевой стороны печи.
21–28-й ряды – формирование газоходов в соответствии с порядовкой. На 27-м ряду следует установить дымовую задвижку.
29-й ряд – перекрытие верхних газоходов с расширением кладки на 50 мм как по длине, так и по ширине, которое образует выступ-карниз.
30-й ряд – второй ряд перекрытия с увеличением длины и ширины кладки еще на 50 мм.
31-й ряд – ширина и длина перекрытия доводится до размеров 27-го ряда.
32-й ряд – выкладывается основание насадной трубы в пять кирпичей.
Треугольная отопительная печь
Треугольная отопительная печь (рис. 72)может равномерно обогревать сразу три комнаты, потому что все ее три стороны обладают одинаковой теплоотдачей, тогда как в прямоугольных печах основное количество тепла поступает в помещение от боковых стенок, та же часть помещения, которая располагается с топочной стороны, обогревается недостаточно. Кроме того, конструкция треугольной печи допускает возможность присоединения с одной ее стороны углового камина.
