– кирпич огнеупорный – 65 шт.;
– глина обыкновенная – 0,05 м3;
– глина огнеупорная – 11 кг;
– песок – 0,03 м3;
– дверка топочная 210 х 250 мм – 1 шт.;
– решетка колосниковая 180 х 250 мм – 1 шт.;
– дверка поддувальная 130 х 140 мм – 1 шт.;
– дверка прочистная 130 х 140 мм – 2 шт.;
– задвижка вьюшечная 130 х 130 мм – 2 шт.;
– сталь кровельная для футляра – 6,5 м2;
– рубероид для устройства гидроизоляции 750 х 750 мм – 2 листа.
Последовательность кладки
На
Сначала устанавливают первую царгу футляра на подготовленное основание. При помощи отвеса тщательно выверяют ее вертикальность, затем заполняют глиняным раствором швы между основанием и царгой.
Завершив эту операцию, приступают к выполнению кирпичной кладки в соответствии с порядовкой, показанной на рис. 64.

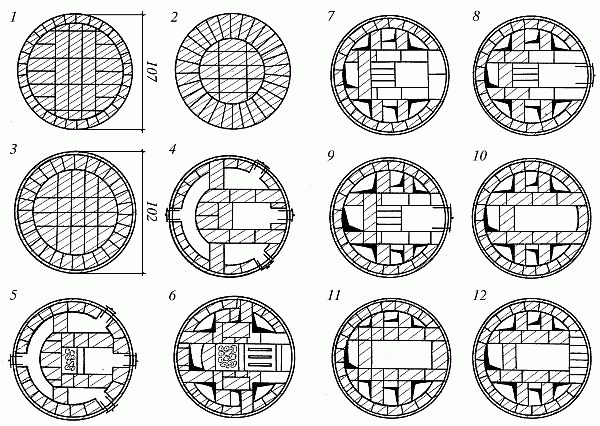

Рис. 64. Круглая печь в металлическом футляре. Последовательность кладки

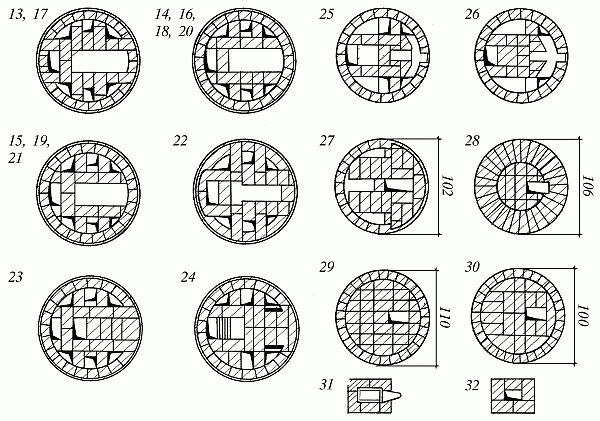

Рис. 64 (продолжение). Последовательность кладки
Прямоугольная бесканальная отопительная печь
Несомненным преимуществом прямоугольной бесканальной отопительной печи (рис. 65)являются ее малые габариты и простота в исполнении. К тому же ее кладка потребует небольшого количества материала. Чистка печи упрощена: можно прочищать перекидной рукав, или боров, который соединяет печь со стенным дымоходом или коренной трубой. Задвижка устанавливается на границе между перекидным рукавом и дымоходом.

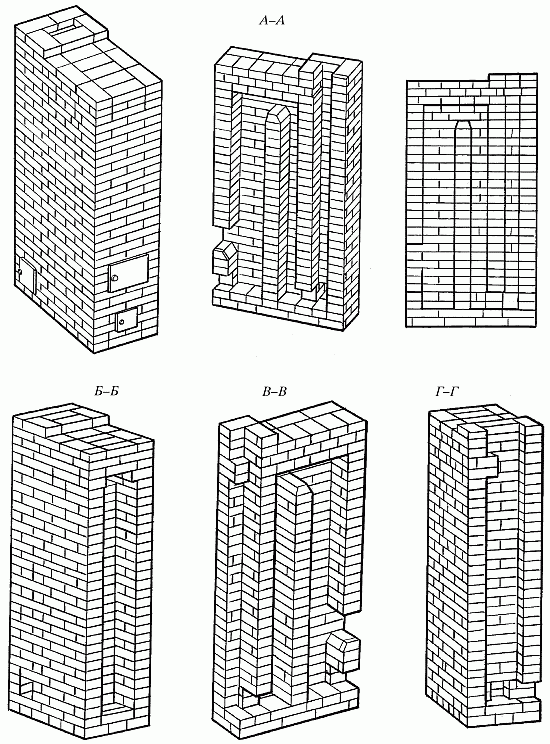

Рис. 65. Прямоугольная бесканальная отопительная печь

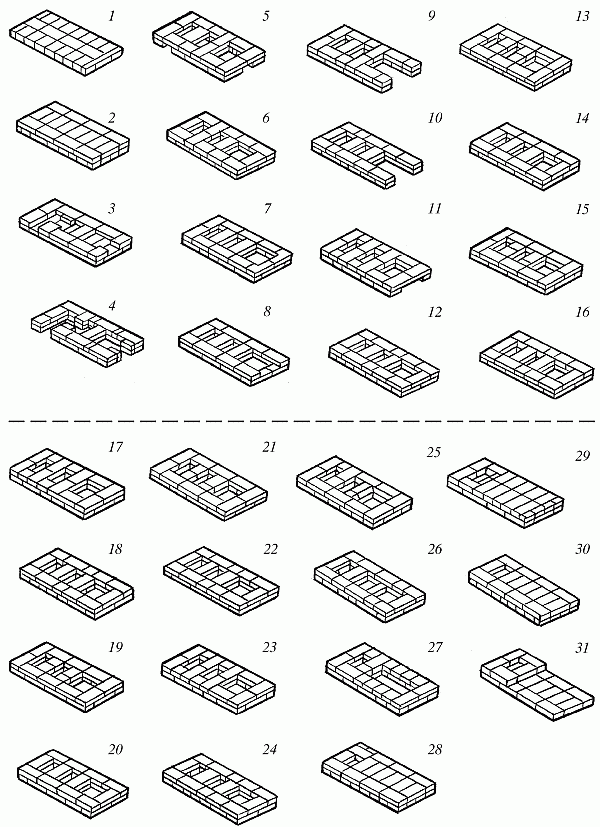

Рис. 65 (продолжение). Последовательность кладки

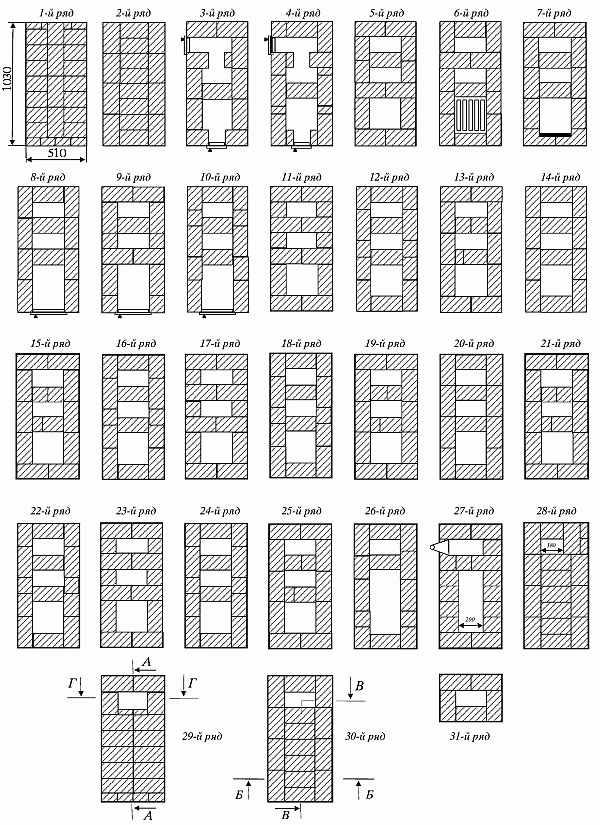

Рис. 65 (продолжение). Последовательность кладки
Материалы для кладки печи:
– кирпич, включая огнеупорный, – 250 шт.;
– дверка топочная 250 х 210 мм – 1 шт.;
– дверка поддувальная 140 х 140 мм – 1 шт.;
– дверка чистки 140 х 140 мм – 1 шт.;
– решетка колосниковая 250 х 250 мм – 1 шт.;
– лист предтопочный 500 х 500 мм – 1 шт.;
– лист асбестовый (при установке печи на деревянном полу) 500 х 600 мм – 1 шт.;
– уголок металлический 50 х 50 мм – 2 шт.
Последовательность кладки
1–2-й ряды – кладка основания печи
3-й ряд – установка поддувальной дверки.
4-й ряд – формирование топочной камеры (кирпич перед задней стенкой сдвигается в сторону поддувальной дверки по размеру имеющихся колосников).
5-й ряд – установка колосниковой решетки, перекрывающей топочную дверку.
6-й ряд – формирование топочной камеры из огнеупорного кирпича.
7-й ряд – установка топочной дверки.
8–9-й ряды – продолжение формирования топочной камеры из огнеупорного кирпича.
10-й ряд – перекрытие топочной дверки.
11–17-й ряды – кладка колодца прямоугольной формы с соблюдением перевязки швов между четными и нечетными рядами.
18-й ряд – установка металлических уголков или стальных полос. Кирпичную кладку расширяют в сторону перекидного рукава.
19-й ряд – устройство основания для установки чистки и перевальной стенки к малому верхнему газоходу.
20-й ряд – установка прочистной дверки.
21-й ряд – формирование прочистного канала и верхней части длинного газохода.
22-й ряд – перекрытие дверки чистки.
23–27-й ряды – выкладываются в соответствии с порядовкой.
28–30-й ряды – кладка перекрыши печи.
Прямоугольная отопительная печь с тремя вертикальными каналами
Преимуществом этой печи (рис. 66)перед другими конструкциями является простота в исполнении. С ее кладкой вполне может справиться даже начинающий печник. Существенный недостаток печи – ее неравномерный прогрев: сверху печка прогревается сильнее, чем внизу.

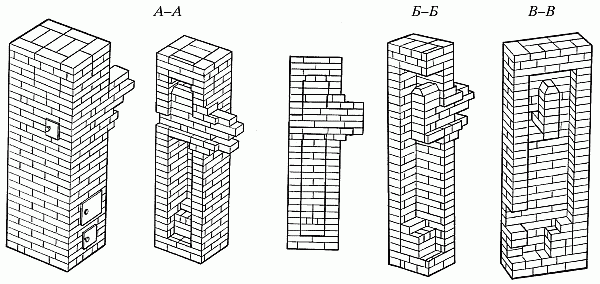

Рис. 66. Прямоугольная отопительная печь с тремя вертикальными каналами

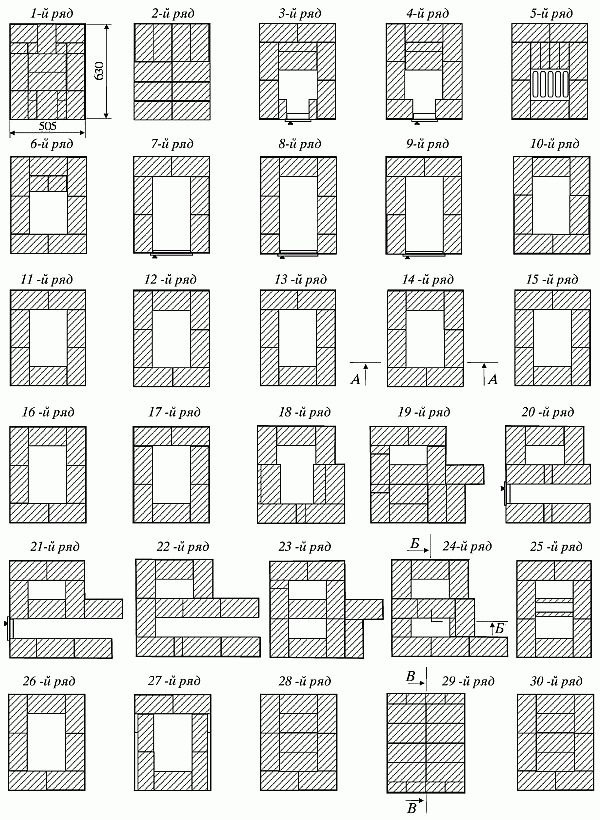

Рис. 66 (продолжение). Последовательность кладки

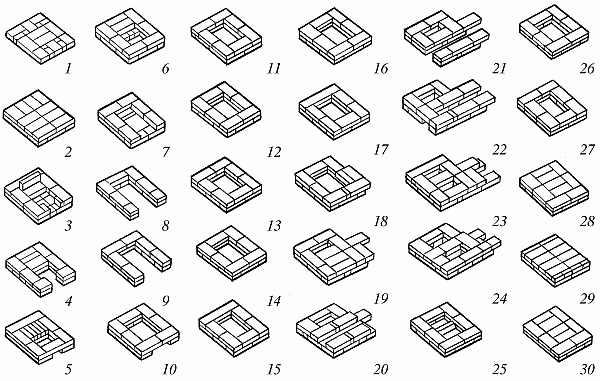

Рис. 66 (продолжение). Последовательность кладки
Материалы для кладки печи:
– кирпич, включая огнеупорный, – 390 шт.;
– дверка топочная 210 х 150 мм – 1 шт.;
– дверка поддувальная 140 х 140 мм – 1 шт.;
– дверка чистки 140 х 140 мм – 1 шт.;
– задвижка 130 х 130 мм – 1 шт.;
– лист предтопочный 500 х 700 мм – 1 шт.;
– сталь кровельная 1000 х 500 мм – 1 шт.;
– лист асбестовый 1000 х 500 мм – 1 шт.
Последовательность кладки(ведется в 1/2 кирпича).
1–2-й ряды – кладка из целого кирпича с соблюдением перевязки швов. Важно придерживаться установленных размеров и выдержать прямоугольную форму основания.
