3-й ряд – установка поддувальной дверки и дверки чистки между двумя вертикальными каналами.
4-й ряд – формирование зольниковой камеры и переходной части между последним и предпоследним дымовым каналом.
5-й ряд – поддувальная дверка и дверка чистки перекрываются таким образом, чтобы образовалось два дымовых канала и топочная камера, совмещенная с первым дымовым каналом.
6-й ряд – установка колосниковой решетки.
7-й ряд – выкладывается аналогично 6-му ряду с перевязкой швов.
8-й ряд – установка топочной дверки.
9–10-й
11-й ряд – перекрытие топочной дверки.
12–25-й ряды – кладка трех вертикальных дымовых каналов с соблюдением перевязки швов.
26–27-й ряды – формирование верхнего горизонтального канала. В 27-м ряду устанавливается задвижка.
28–30-й ряды – кладка перекрыши печи.
31-й ряд – первый ряд формирования дымовой трубы.
Прямоугольная толстостенная отопительная печь, отштукатуренная (ОПТ-3)
Конструкция печи ОПТ-3 (рис. 67)предусматривает наличие комбинированной системы дымоходов и насадной трубы. Перекрытие топливника выполняется Г-образно, что дает возможность полностью выкладывать его из огнеупорного кирпича. Для топки печи можно использовать любое твердое топливо. ОПТ-3 прекрасно прогревается в своей нижней части. Как правило, ее размещают в стенных проемах, чтобы обеспечить отопление сразу двух смежных комнат. Топочную дверку необходимо располагать таким образом, чтобы производить топку из коридора или другой части дома.
В четырехкомнатном доме общей площадью 70–80 м2 достаточно установить две печи ОПТ-3. Размеры печи составляют 1150 х 510 мм, высота – 2150 мм, а теплопроизводительность – 2670 Вт.

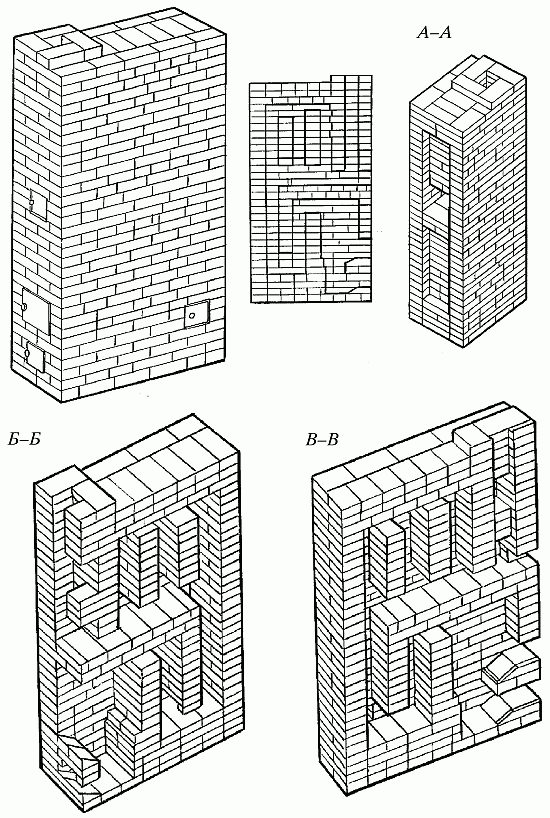

Рис. 67. Печь ОПТ-3

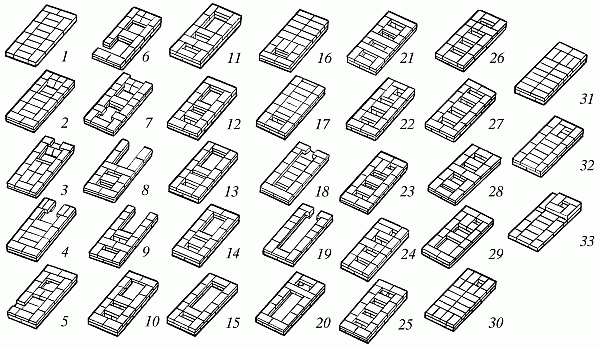

Рис. 67 (продолжение). Последовательность кладки

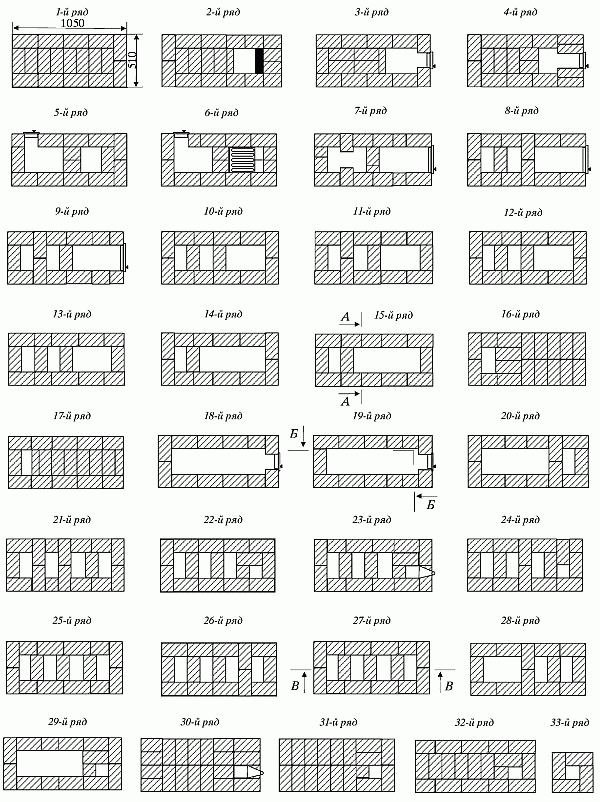

Рис. 67 (продолжение). Последовательность кладки
Материалы для кладки печи:
– кирпич обыкновенный – 300 шт.;
– кирпич огнеупорный – 160 шт.;
– решетка колосниковая 252 х 300 мм – 1 шт.;
– дверка топочная 250 х 205 мм – 1 шт.;
– дверка прочистная 130 х 140 мм – 2 шт.;
– дверка поддувальная 130 х 140 мм – 1 шт.;
– задвижка 130 х 240 мм – 2 шт.;
– лист предтопочный 500 х 700 мм – 1 шт.
Последовательность кладки печи
1-й ряд – выкладывается из целого кирпича.
2-й ряд – выполняется перевязка кладки 1-го ряда. Кирпич перед поддувальной дверкой следует стесать.
3–4-й ряды – установка поддувальной дверки и формирование
5-й ряд – начиная с этого ряда, кладка ведется из огнеупорного шамотного кирпича.
6-й ряд – установка колосниковой решетки. Кирпич между топочной дверкой и колосниковой решеткой следует стесать под углом в сторону решетки.
7-й ряд – установка топочной дверки.
8-й ряд – формирование топочного пространства и двух нижних вертикальных каналов.
9-й ряд – кладка ведется аналогично 8-му ряду с соблюдением перевязки швов.
10-й ряд – перекрытие топочной дверки.
11–13-й ряды – кладка топки и двух нижних вертикальных каналов.
14–15-й ряды – завершение устройства переходного горизонтального канала между двумя нижними вертикальными газоходами.
16–17-й ряды – перекрытие топочного пространства и ближнего к топке вертикального газохода.
18–19-й ряды – установка дверки чистки горизонтального канала.
20-й ряд – начало формирования выходного газохода, в котором впоследствии будут установлены две задвижки.
21–27-й ряды – формирование наружных стенок печи и трех перегородок верхних вертикальных каналов. На 23-м ряду производят установку задвижки.
28–29-й ряды – формирование перевального газохода между верхними перегородками, подготовка места для установки задвижки.
30-й ряд – установка задвижки.
31–32-й ряды – завершение перекрытия печи.
33-й ряд – начало формирования дымовой трубы в четыре кирпича.
Прямоугольная толстостенная отопительная печь (ОПТ-11)
Печь ОПТ-11 (рис. 68)обладает одним из наиболее высоких показателей по теплопроизводительности – 4900 Вт. Боковины топливника и двух первых каналов футерируются огнеупорным кирпичом. Футеровка производится на четверть кирпича. Горячие газы поднимаются из топки под перекрытие, расположенное на 16-м ряду кладки, и, ударяясь об него, по двум каналам опускаются. Благодаря такому движению газов нижняя часть печи хорошо прогревается. Дымовые газы проходят через нижнюю зону, поднимаются в верхний колпак, разделенный четырьмя перегородками, отдают тепло перекрыше и перегородкам, опускаются и выходят через дымовую трубу. В том случае, если топочные и поддувальные дверки закрываются герметично, в дымовой трубе можно установить одну задвижку.
При футеровке топливника и опускных каналов следует учесть, что верхняя часть дымовой трубы не должна соприкасаться с кладкой перекрытия, потому что при нагревании кирпичная кладка будет расширяться, в результате чего горизонтальный шов между ее рядами может раскрыться. Кроме того, не рекомендуется перевязывать между собой кирпичи стенок топливника и футеровки.
Поскольку топливник расположен в торце печи, ее можно устанавливать в перегородках между двумя смежными комнатами. Топка печи производится из коридора или другой части дома.
